一、教学目的

1、理解单片机的存储器概念及组织；

2、了解单片机的特殊功能寄存器；

3、理解单片机数据存储器与程序存储器。

二、教学重点及难点

1、单片机的数据存储器；

2、单片机的程序存储器。

                     新课内容

1.单片机存储器概念与组织结构

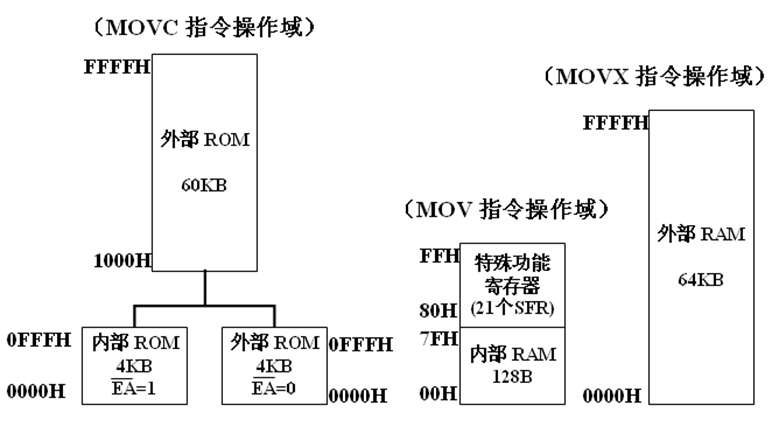

              程序存储器地址空间                              数据存储器地址空间

1）工作寄存器区

低端32个字节分成4个工作寄存器组，每组8个单元。当前工作寄存器组的机制便于快速现场保护。

PSW的RS1、RS0 决定当前工作寄存器组号

•  寄存器0组 ：地址00H~07H；

•  寄存器1组 ：地址08H~0FH；

•  寄存器2组 ：地址10H~17H；

•  寄存器3组 ：地址18H~1FH。

2）位寻址区  20H-2FH

3）用户RAM区

位寻址区之后的30H至7FH共80个字节为通用RAM区。这些单元可以作为数据缓冲器使用。这一区域的操作指令非常丰富，数据处理方便灵活。

在实际应用中，常需在RAM区设置堆栈。80C51的堆栈一般设在30H～7FH的范围内。栈顶的位置由SP寄存器指示。复位时SP的初值为07H，在系统初始化时可以重新设置。

4）特殊功能寄存器

•  累加器A：8位。用于向ALU提供操作数，许多运算的结果也存放在累加器中；

•  寄存器B：8位。主要用于乘、除法运算。也可以作为RAM的1个单元使用；

堆栈指针SP：8位。它总是指向栈顶。

    堆栈操作遵循“后进先出”的原则，入栈操作时，SP先加1，数据再压入SP指向的单元。出栈操作时， 先将SP指向的单元的数据弹出，然后，SP再减1，这时SP指向的单元是新的栈顶。可见，80C51单片机的堆栈区是向地址增大的方向生成的。

数据指针DPTR：16位。用来存放16位的地址。

    它由两个8位的寄存器DPH和DPL组成。间接寻址或变址寻址可访问片外的64KB范围的RAM或ROM数据。

•  程序状态字寄存器PSW：8位。其各位含义为：

  CY：进位、借位标志。有进位、借位时 CY=1，否则CY=0；

  AC：辅助进位、借位标志；

  F0：用户标志位，由用户自己定义；

  RS1、RS0：当前工作寄存器组选择位；

  OV：溢出标志位。有溢出时OV=1，否则OV=0；

  P：奇偶标志位。ACC中结果有奇数个1时P=1，否则   P=0。
