一、教学目的

1、能理解单片机输入/输出端口对应的单片机引脚；

2、能够掌握单片机各并行口的作用；

3、单片机编程语言选择；

二、教学重点及难点

1、各I/O端口的功能；

                        新课内容

1.单片机I/O端口功能

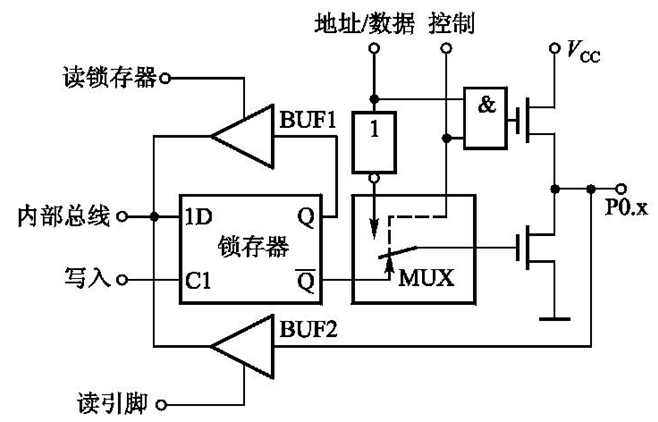

1）P0端口（P0.0～P0.7：双向口）

P0口既可作地址/数据总线使用，又可作通用I/O口用。当P0口作地址／数据总线使用时，就不能再把它当通用I/O口使用了。

作通用输出口时，输出级属漏极开路，在驱动NMOS电路时应外接上拉电阻。

作通用输入口使用时，应区分读引脚和读锁存器。读引脚时，应先向锁存器写“１”，这时输出级２个 FET截止，可用作高阻抗输入。

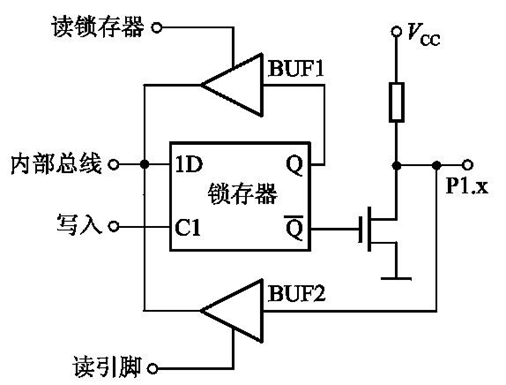

2）P1端口（P1.0～P1.7：单向口）

P1口是1个专用的8位准双向I/O口，只具有通用输入/输出口功能，每1位都能设定为输入或输出。

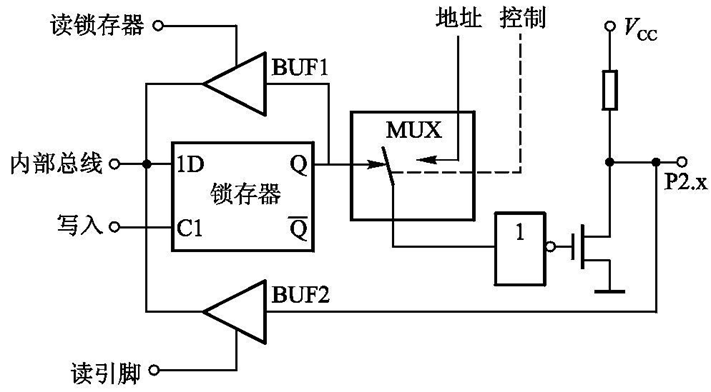

3）P2端口（P2.0～P2.7：双功能口）

P2口是1个8位准双向I/O口，具有两种功能。1是作通用I/O口用，与P1口相同。2是作扩展系统的高8位地址总线。输出高8位地址，与P0口1起组成16位地址总线。

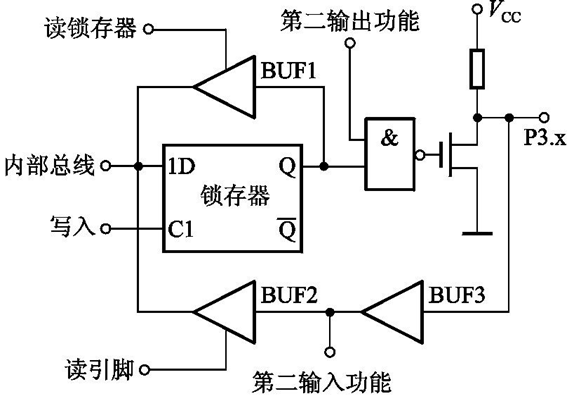

4）P3端口

P3口也是1个8位准双向I/O口，除具有与P1口同样的功能（即可以作通用I/O口使用）外，还具有第2功能。当工作在第2功能时，每位都具有新的功能。



P0～P3口内部结构；P3第二功能。

2. 编程语言

单片机一般采用汇编语言进行编程，因为汇编语言编译效率高，非常适合程序直接控制硬件的场合。
