一、教学目的

1、掌握单片机中断源和中断标志的概念；

2、掌握单片机IE寄存器和IP寄存器功能；

3、掌握单片机中断响应过程；

二、教学重点及难点

1、单片机中断源；

2、单片机中断控制；

3、单片机中断响应；

一、中断源

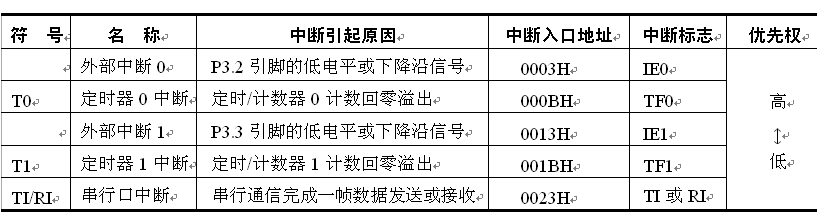

51单片机有5个中断源：两个外部中断源，两个内部定时/计数器溢出中断T0和T1，一个内部串行中断RXD/TXD。

1、外部中断源

8051的两条外部中断请求信号输入线，有低电平或负跳变两种中断触发方式。中断触发方式由定时器控制寄存器TCON中IE0和IE1位的状态设定。

2、定时器溢出中断源

8051内部定时/计数器溢出中断属于内部中断，通常用于进行定时/计数控制。在内部定时脉冲或T0/T1引脚上输入的外部计数脉冲作用下，加1计数的定时/计数器溢出时提出中断请求。

3、串行口中断源

8051内部串行口的发送和接收中断也是内部中断。在串行口进行发送/接收数据时，每发送完一组串行数据时，串行口控制寄存器SCON中的TI中断标志位置“1”，每接收完一组串行数据则使RI置“1”，并都自动向CPU发出串行口中断请求。

二、中断控制

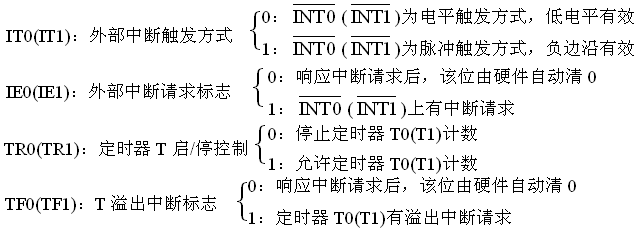

1、定时器控制寄存器TCON

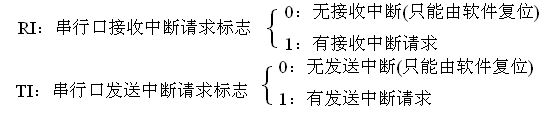

2、串行口控制寄存器SCON

3、中断控制寄存器

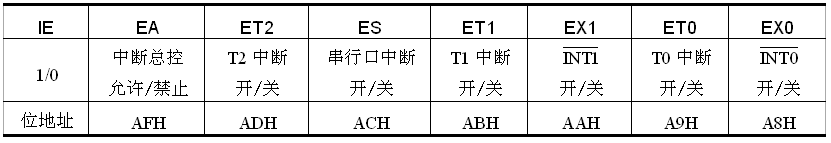

中断允许寄存器IE各位定义

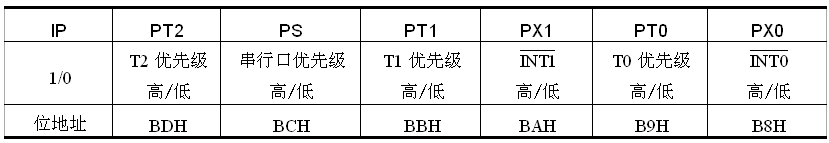

                             中断优先级允许寄存器IP各位定义

三、中断响应

1、中断处理的过程

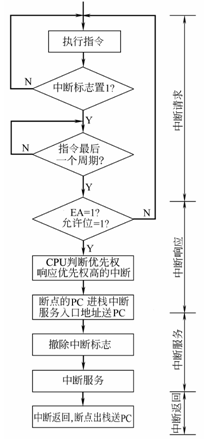

   中断处理过程分为4个阶段，即中断请求、中断响应、中断服务和中断返回。MCS-51系列单片机的中断处理流程如图所示。

2、中断申请的撤除

1) 定时器中断请求的撤除

  对于定时器T0或T1溢出中断，CPU在响应中断后即由硬件自动清除其中断标志位TF0或TF1，无需采取其他措施。

2) 串行口中断请求的撤除

  对于串行口中断，CPU在响应中断后，硬件不能自动清除中断请求标志位TI、RI，必须在中断服务程序中用软件将其清除。

3) 外部中断请求的撤除

    外部中断可分为边沿触发型和电平触发型。

    对于边沿触发的外部中断或，CPU在响应中断后，由硬件自动清除其中断标志位IE0或IE1，无需采取其他措施。

    对于电平触发的外部中断，其中断请求撤除的方法较为复杂，只有通过硬件配合相应软件的方式。
