实验一  逻辑门的电压传输特性及参数测量

实验项目

逻辑门的电压传输特性及参数测量

实验目的

通过对门电路外特性测试,更好地了解TTL和CMOs电路的电气参数和特点。

实验要求

理解门电路参数的基本概念，掌握测试方法。

实验内容

1．用静态测试法测量74Ls04在t/cc=5.25V时的输入短路电流Ⅰis、输入漏电流IiH。

2．低电平输入电流和高电平输入电流

3．电压传输特性

4．扇出系数

5．逻辑功能测试

本实验由教师在课堂介绍数字逻辑实验箱的构造与使用方法，基本数字逻辑芯片插接的方法，因此不录制实验视频。

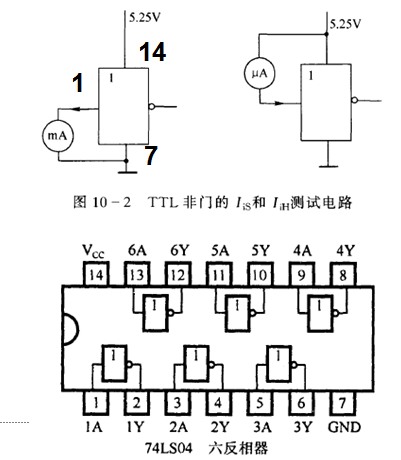

一、短路电流和漏电流测试：

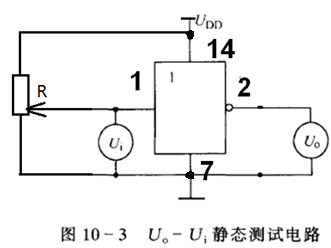

二、输入输出特性曲线测试：
