实验项目

组合逻辑电路的应用(一)

实验目的

1.掌握TTL的SSI和MSI组合逻辑电路的性能和使用方法。

2.掌握组合逻辑电路的设计和测试方法。

实验要求

理解集成译码器、数据选择器的工作原理，掌握其功能及典型应用。

实验内容

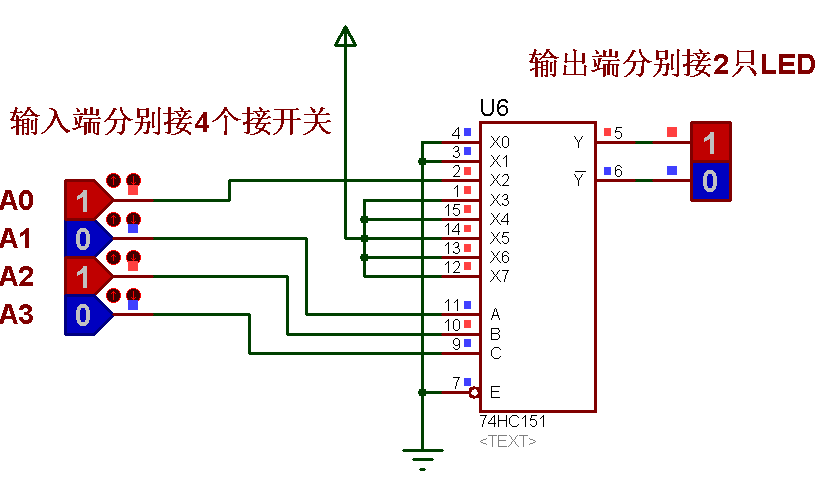

1.用8选1数据选择器74Ls151设计一个四舍五人电路,当输入二进制数的等值十进制数大于5时输出F2=1,否则F2=0。并用动态测试方法检测其逻辑功能。

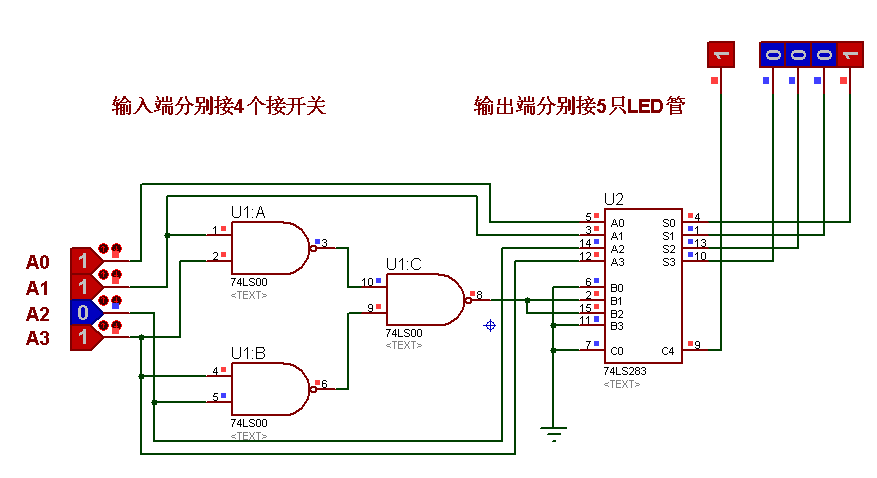

2.用加法器74LS83和与非门电路74LS00设计一个代码转换器,将自然二进制代码转换为8421BCD码。将所设计的电路用实际器件连接起来,并用74LS48和共阴七段数码管组成的译码显示系统,显示其代码转换关系。
