实验项目

可控4位代码转换器

实验目的

1.熟悉QUARTUSⅡ 工具软件的使用方法。

2.学习NIOS-DEII实验板的使用

3．学习在QUARTUSⅡ中基于原理图的EDA设计流程与设计方法

4．学习和掌握在QUARTUSⅡ中设计文件的创建、元件符号的调用、输入波形的编辑等。

实验要求

掌握利用QUARTUSII软件设计的基本方法

实验内容

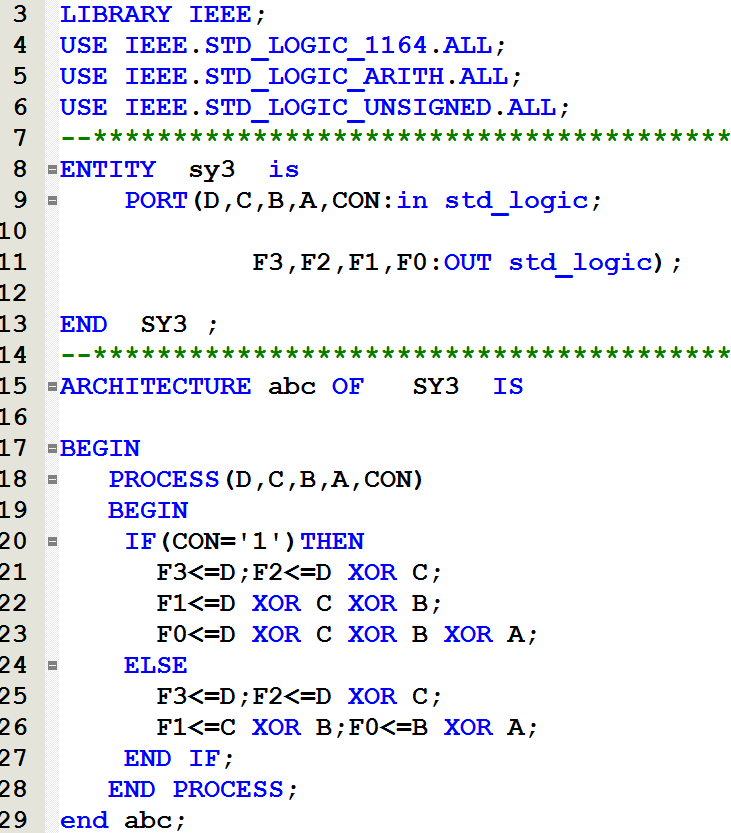

1.用可编程器件设计一个可控4位自然二进制码和4位格雷码相互转换的代码转换器。当C=0时,格雷码转换为自然二进制码;C=1时,自然二进制码转换为格雷码,并用VHDL编写源程序。

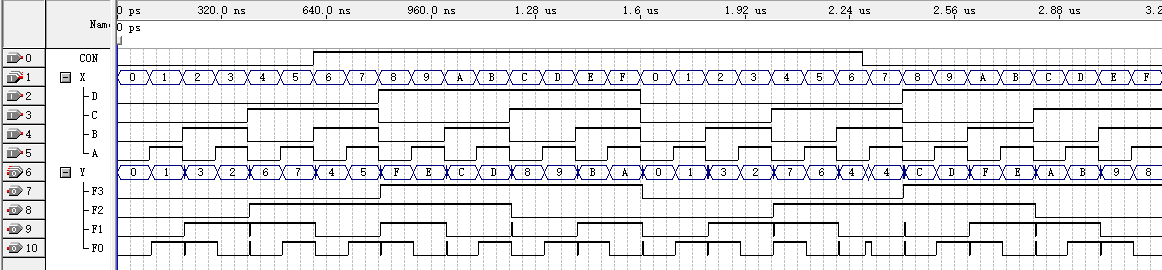

2.对设计电路用QUARTUSⅡ 工具软件进行仿真、下载到可编程器件,并测试其输入、输出的同步波形。
