实验项目

组合逻辑电路的应用(二)

实验目的

1.掌握CMOS电路的应用特点。

2.进一步掌握组合逻辑电路的设计和测试方法。

实验要求

掌握设计组合逻辑电路的基本方法

实验内容

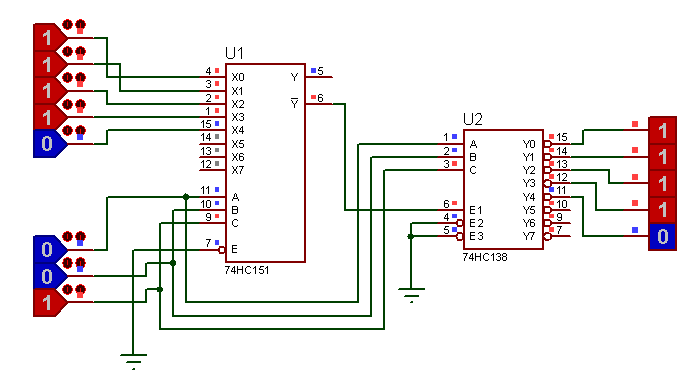

1.用数据选择器74151和译码器74138组成一个5路分时传送系统。测试在相同地址A2A1A0控制下,74HC151的数据输入D4~D0和74HC138的输出Y4~Y0的对应关系。

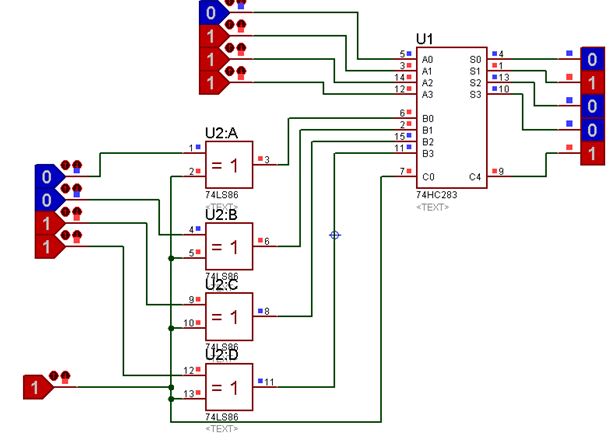

2.用加法器7483和异或门74386组成一个4位二进制数加法/减法器,并用实验的方法检测其逻辑功能。
