实验项目

触发器及移位寄存器的应用(一)

实验目的

１．掌握用或非门组成基本R-S触发器的特征。

２．掌握用D触发器组成计数器及其逻辑功能的测试方法。

实验要求

掌握触发器及移位寄存器的应用

实验内容

1.用J-K触发器74HC112(或74LS112)组成一个同步4进制加法计数器,测试其时钟cp,Q1、Q2的同步波形,以检测电路的逻辑功能是否正确。

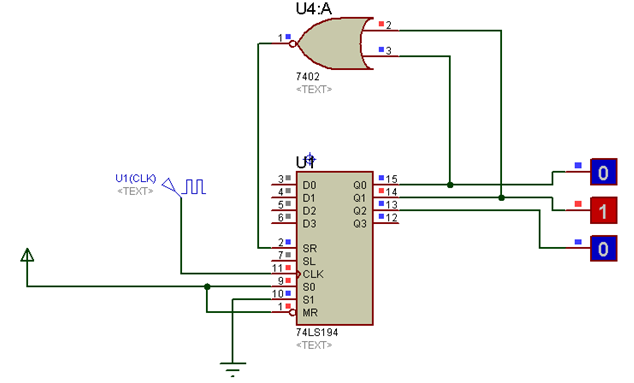

2.用MSI移位寄存器74HC194(或74Ls194)组成一个能自启动的三位环形计数器,并测试其逻辑功能。
