实验项目

MSI计数器的应用（一）

实验目的

1.掌握MSI计数器的逻辑功能和主要应用。

2.熟悉用MSI计数器组成任意进制计数器以及序列信号发生器的方法。

实验要求

掌握MSI计数器的应用

实验内容

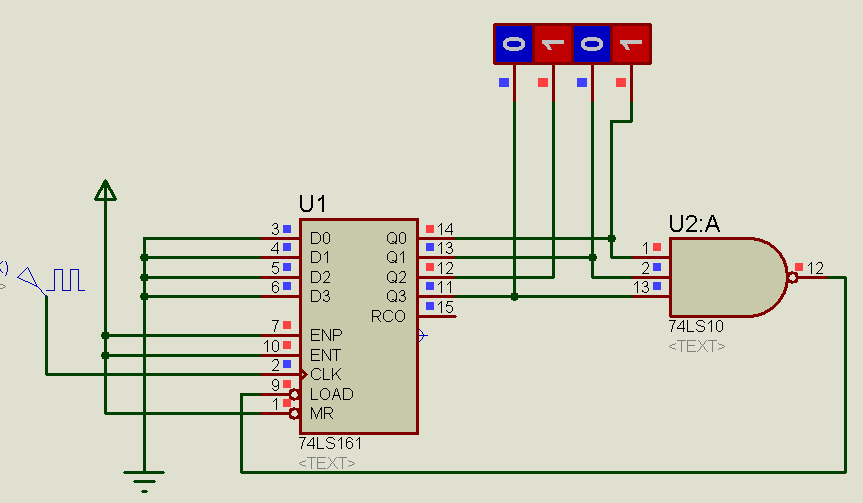

1.用MSI计数器74HC161(或74Ls161)组成一个起始状态为0的12进制加法计数器,并测试其输人和输出的同步波形,以检测电路的逻辑功能是否正确。

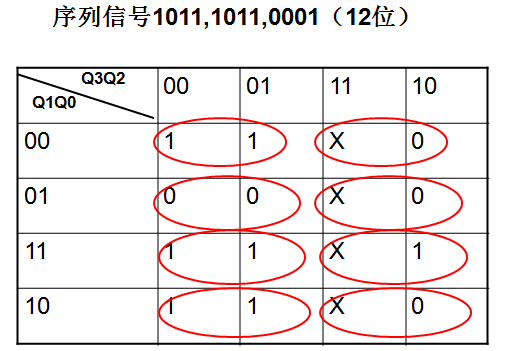

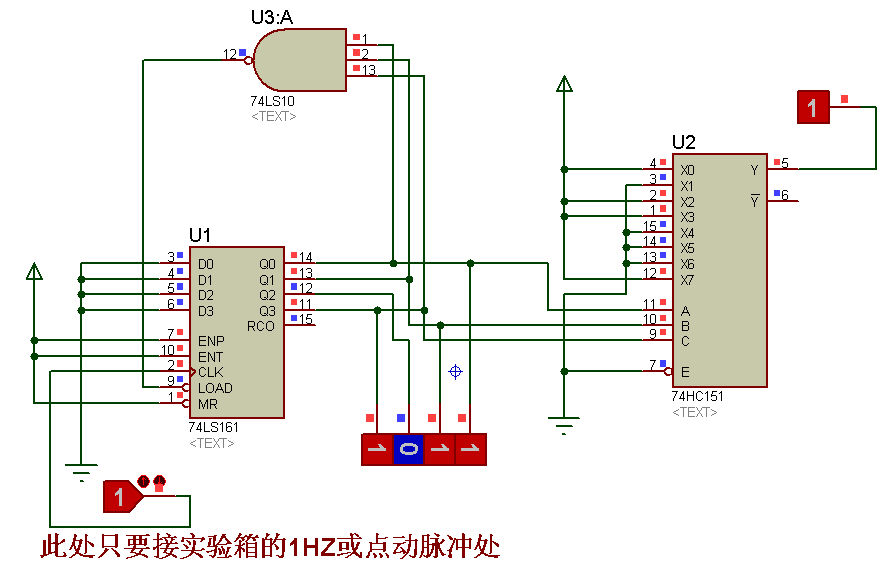

2.用MSI计数器和数据选择器组成一个序列信号发生器,用以产生序列信号10111011OO01,并测试其逻辑功能。
