实验十三 用PLD设计计数器

实验项目

用PLD设计计数器(一)

实验目的

1.掌握用VHDL语言设计计数器的方法。

2.学会用显示译码器、数码管和发光二极管显示十进制数。

实验要求

掌握利用QUARTUSII设计设计计数器电路的基本方法

实验内容

1.用VHDL语言和PLD设计一个具有异步清零端的同步十进加1计数器,测试其输入、输出同步波形。（通信）

2.用VHDL语言和PLD设计一个8421BCD码三十六进加法计数器,并用数码管显示计数器个位计数,用两个发光二极管显示十位计数。

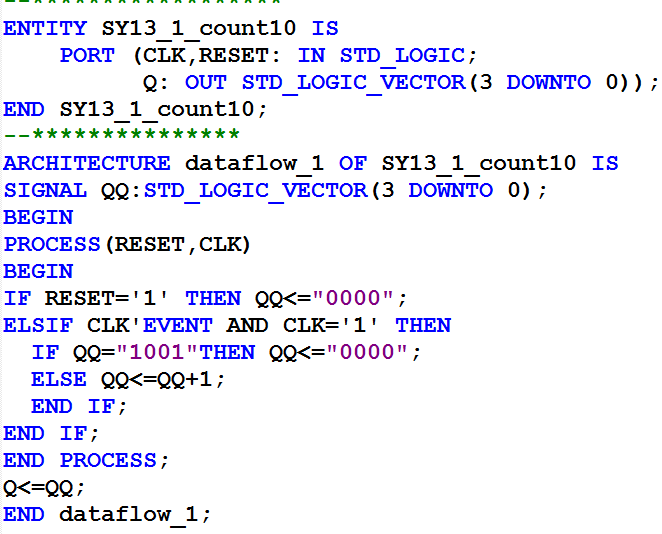

一、具有异步清零端的同步十进加1计数器：

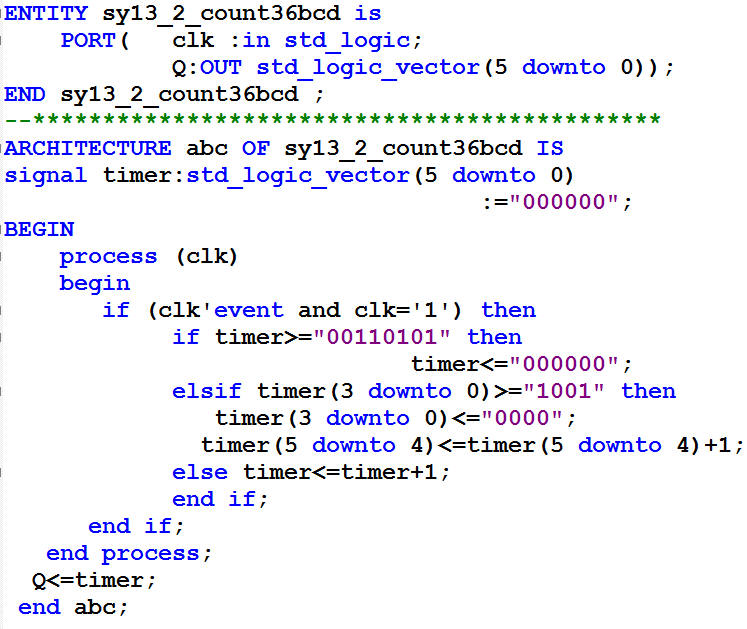

二、8421BCD码三十六进加法计数器：

三、实验视频：
