14.2 基于FPGA的设计-红外通信

红外通信发送的每一帧信号应该有一个识别码，加在一帧红外信号的内部，以下设计没有做这方面的处理，同学们自行添加，建议用学号的后3位作为识别码，加在待发送的红外基带信号的前面。

一、设计要求：

二、设计电路：

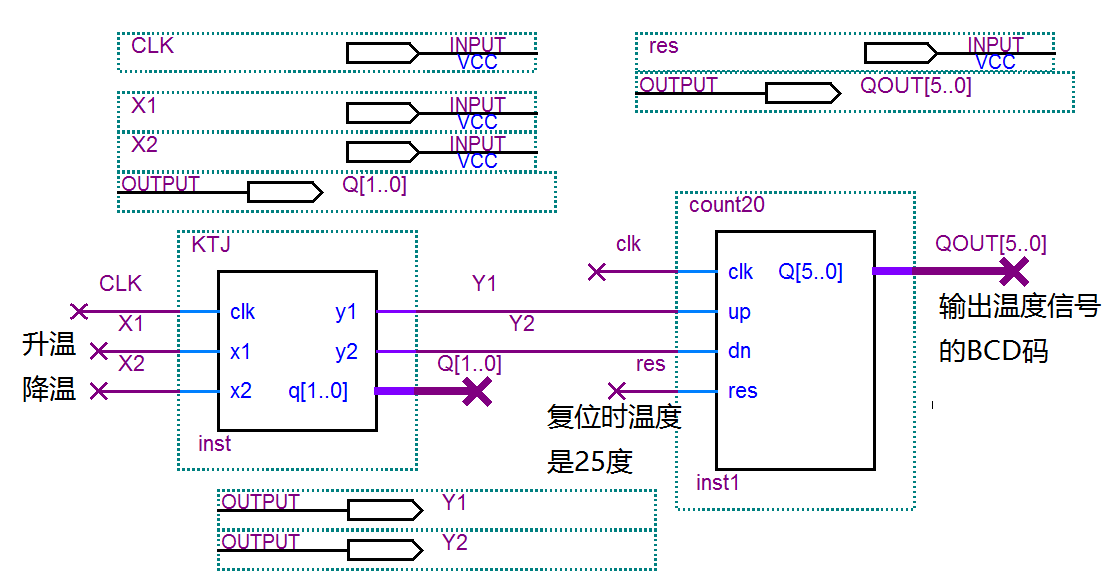

1. 空调机温度控制电路

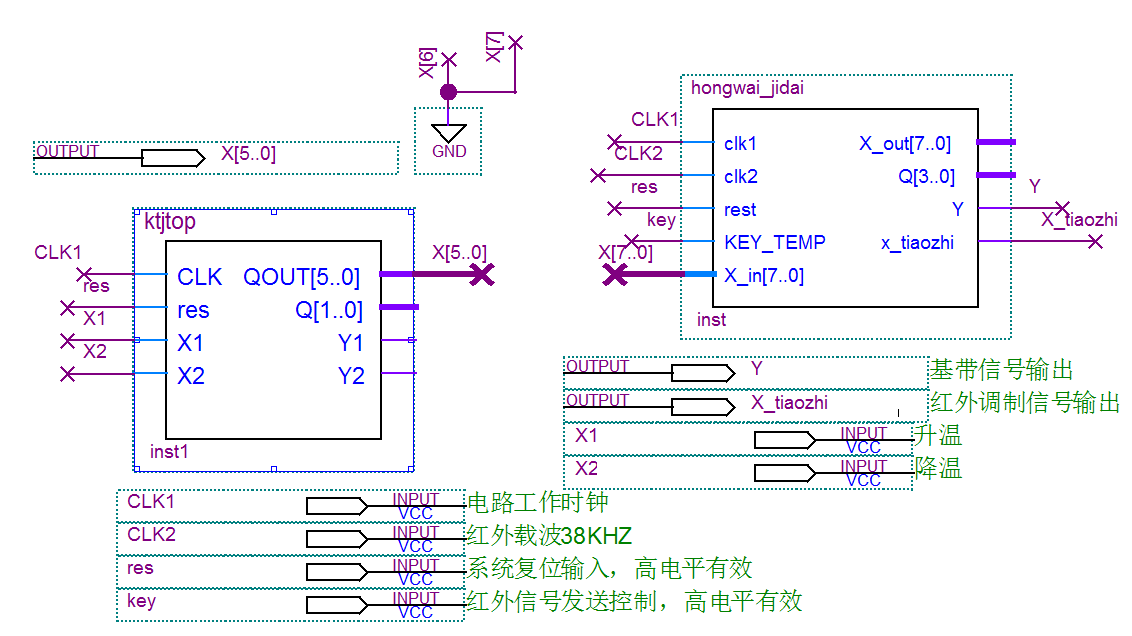

2. 空调机温度信号、基带信号产生及调制信号产生电路

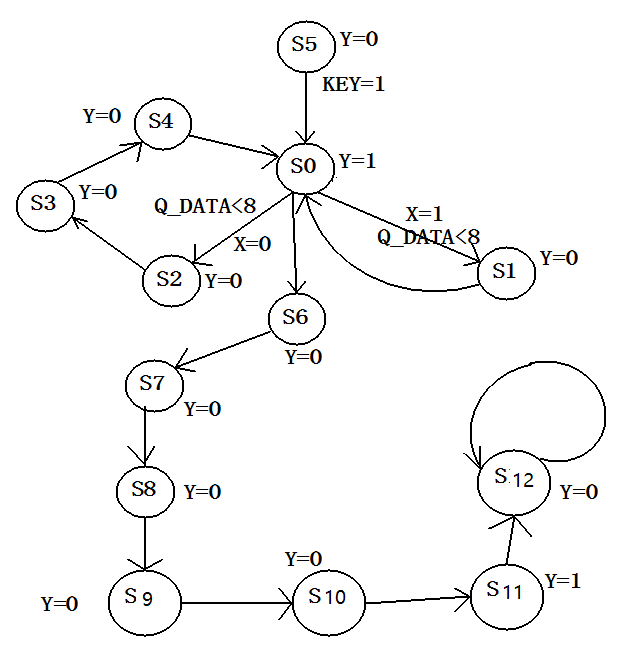

其中基带信号产生电路的设计状态机如下图：

Y：基带输出信号

X：待发送的二进制代码

Q_DATA：待发送的一帧基带信号代码位数

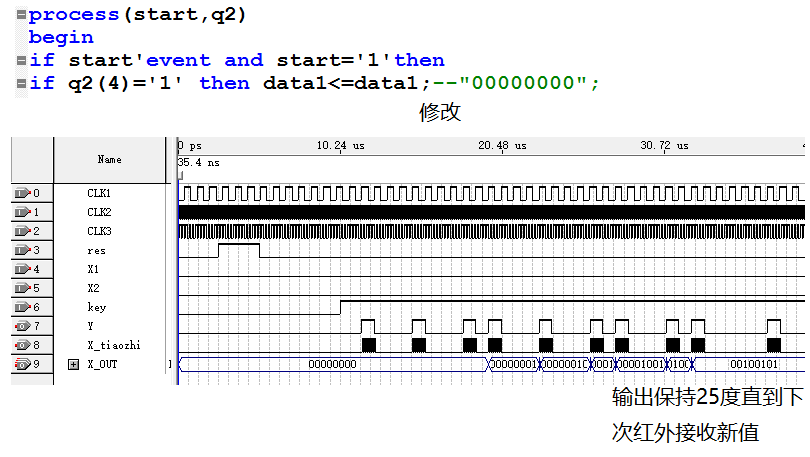

状态机仿真波形：

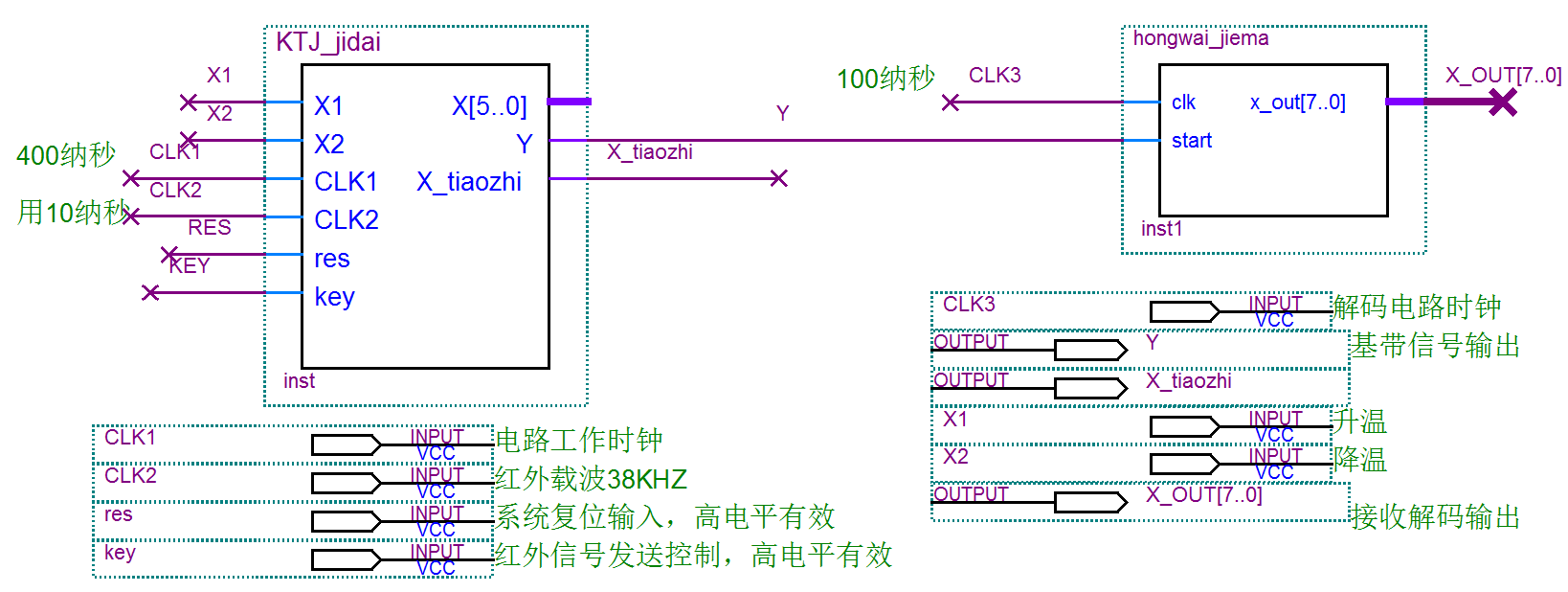

3.空调机设计总电路及接收解码

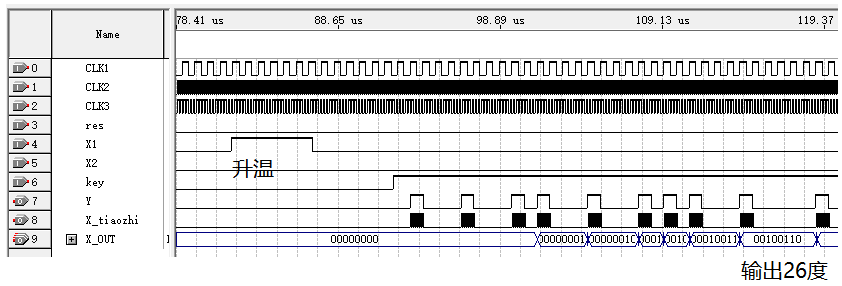

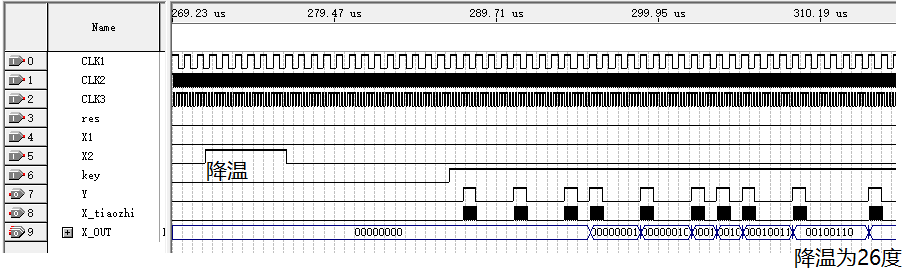

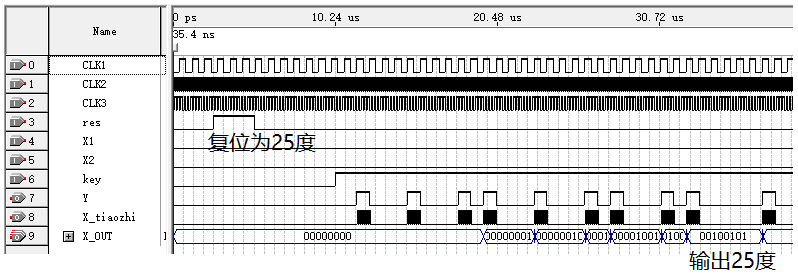

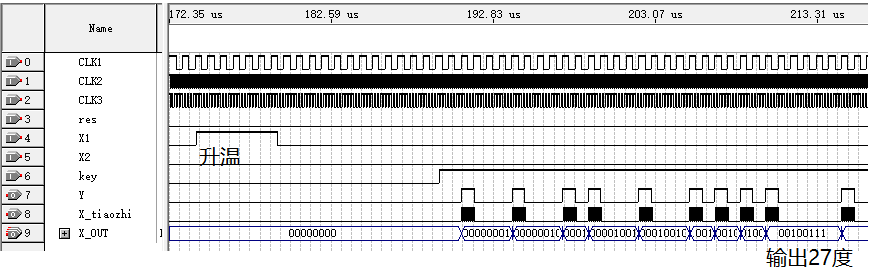

三、仿真波形图：为仿真方便，其中CLK1用400纳秒，CLK3用100纳秒，CLK2用10纳秒。

四、把总电路中的KTJ_jidai和hongwai_jiemal（增加2只7447译码电路）两个电路，分别下载到两块DE2中，用杜邦线连接图中Y的基带通信线路，同时两块DE2共地，调试基带通信的正确性。

1.按照CLK2为38-39KHZ要求，把DE2的50MHZ时钟（引脚分配为PIN_N2）分频。

2.CLK1设置为1/4倍的CLK2，CLK3与CLK2同频率。

3.按照PPT要求焊接红外发射、接收电路，注意红外接收解码后的波形与发射时的基带波形反相，建议在接收电路前端加反相器。

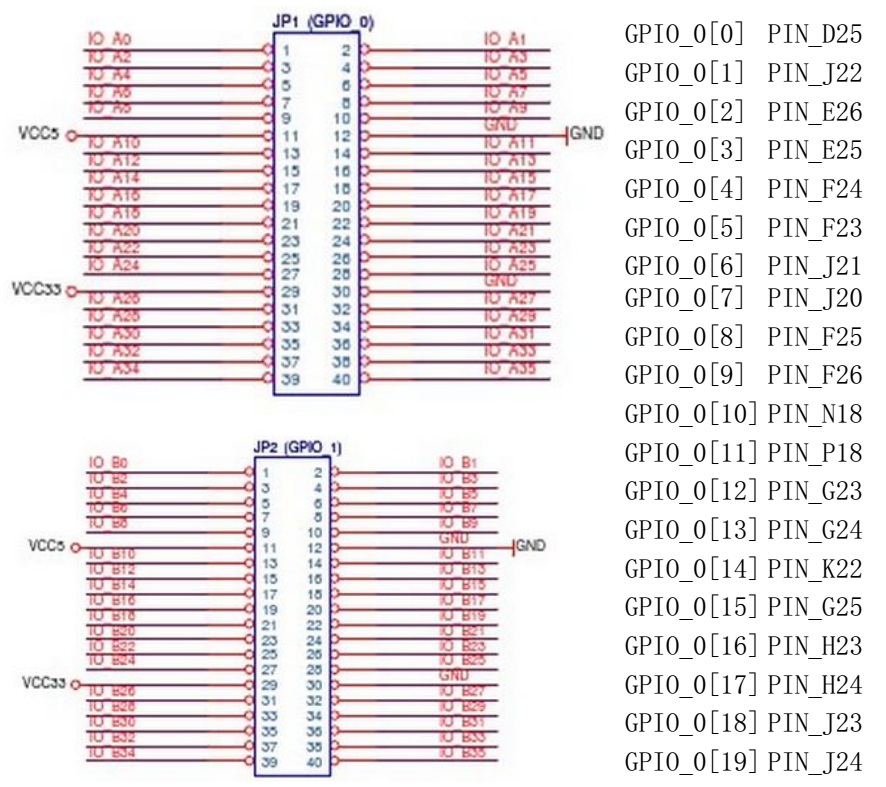

五、DE2开发板上GPIO接口：
