1.2  YL-335B的基本功能

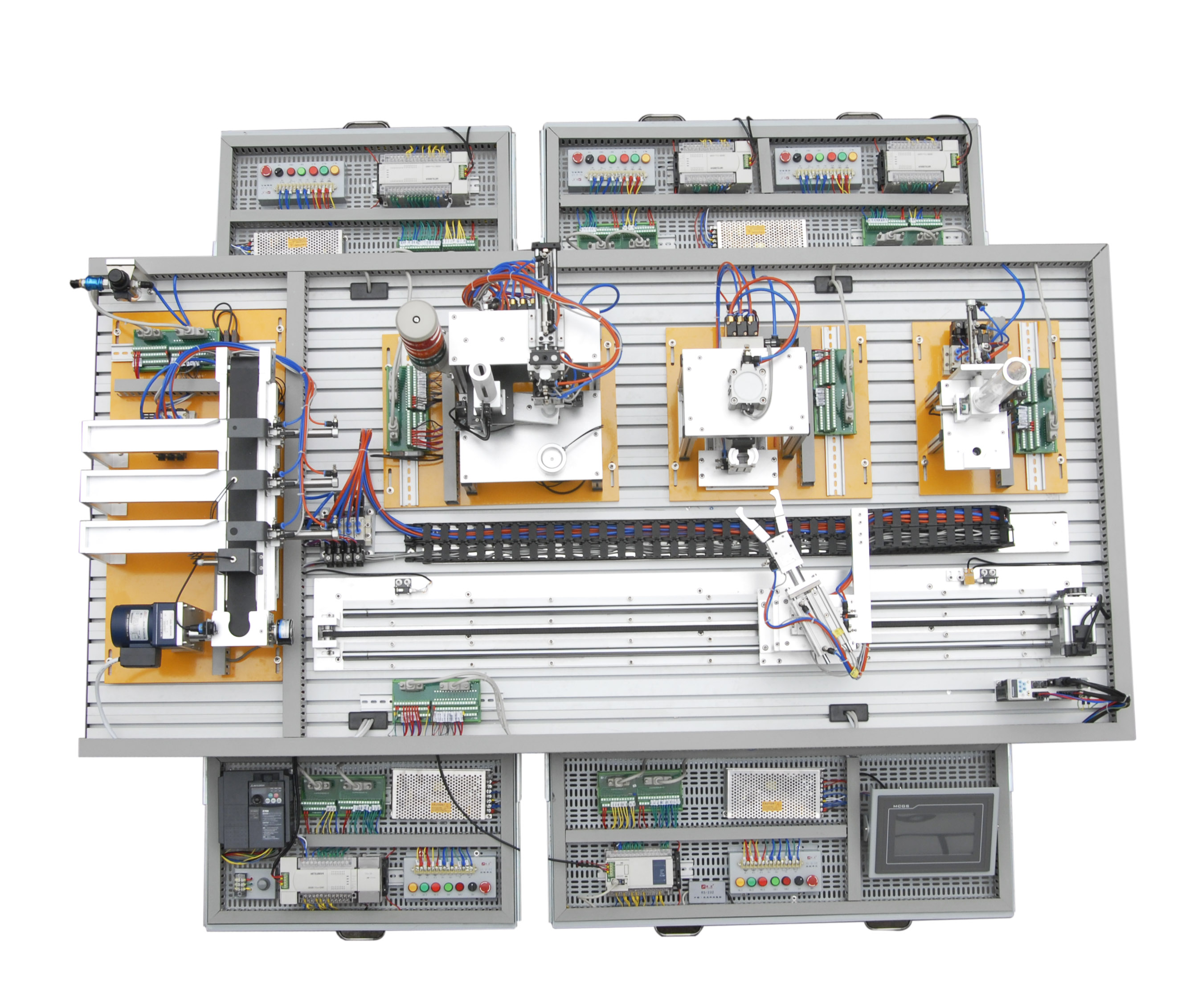

     YL-335B各工作单元在实训台上的分布如图1-2的俯视图所示。

                                     图1-2  YL-335B俯视图

各个单元的基本功能如下：

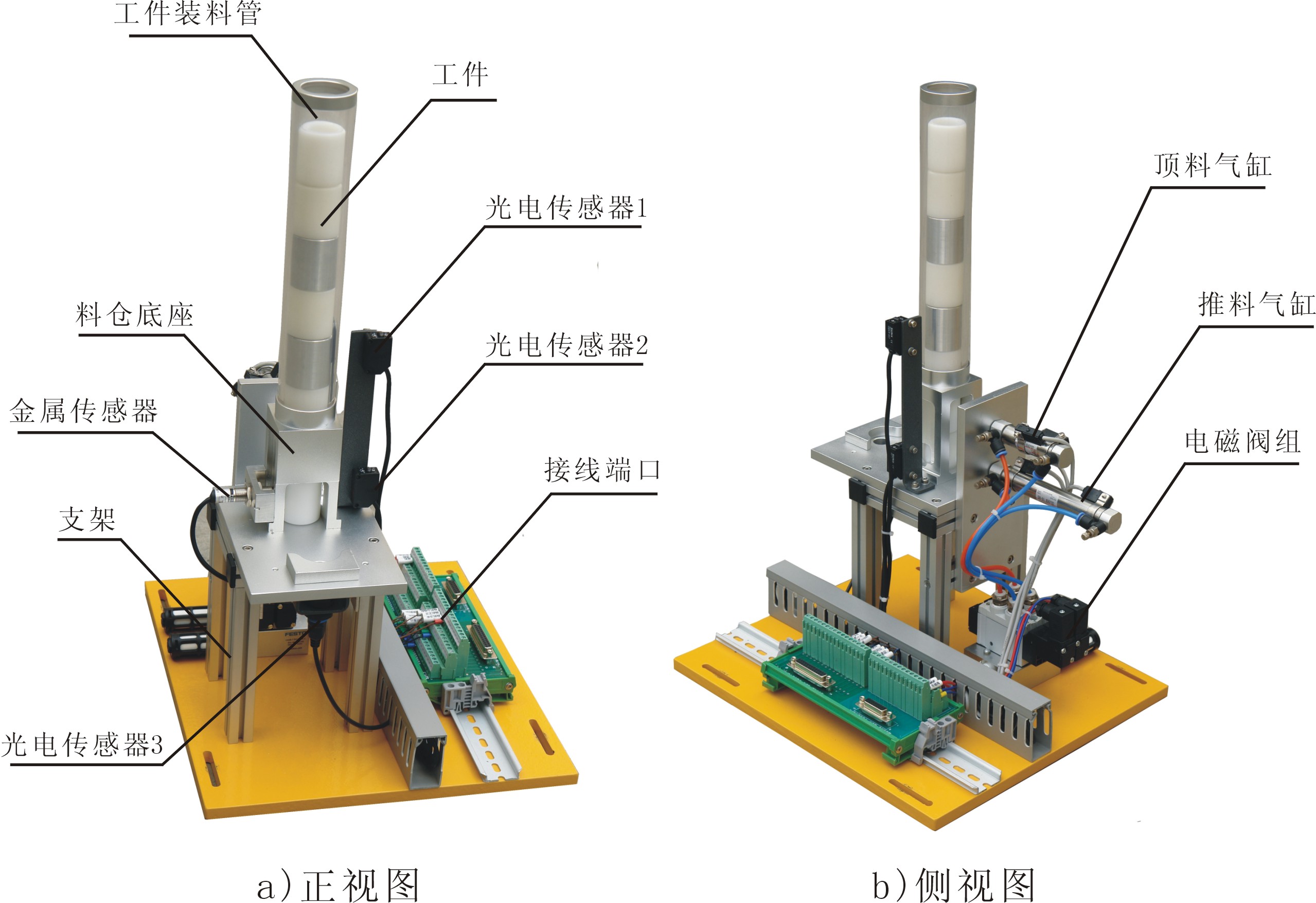

1、供料单元的基本功能：供料单元是YL-335B中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。如图1-3所示为供料单元实物的全貌。

图1-3 供料单元实物的全貌

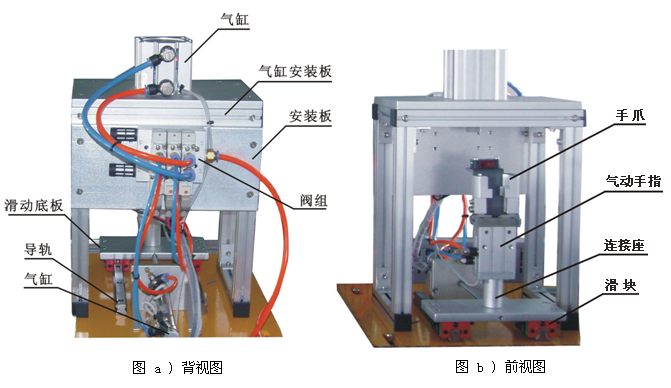

2、加工单元的基本功能：把该单元物料台上的工件（工件由输送单元的抓取机械手装置送来）送到冲压机构下面，完成一次冲压加工动作，然后再送回到物料台上，待输送单元的抓取机械手装置取出。如图1-4所示为加工单元实物的全貌。

图1-4 加工单元实物的全貌

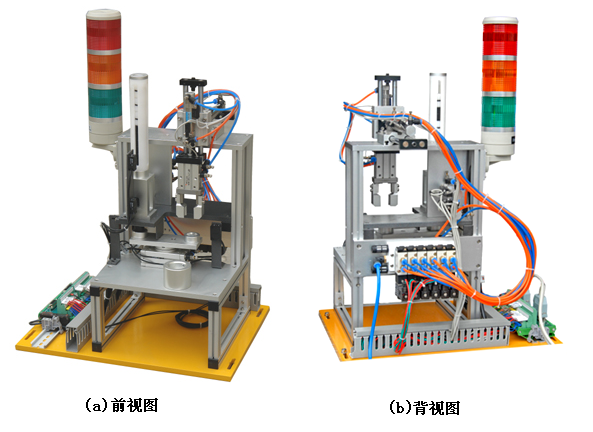

3、装配单元的基本功能：完成将该单元料仓内的黑色或白色小圆柱工件嵌入到已加工的工件中的装配过程。装配单元总装实物图如1-5。

图1-5  装配单元总装实物图

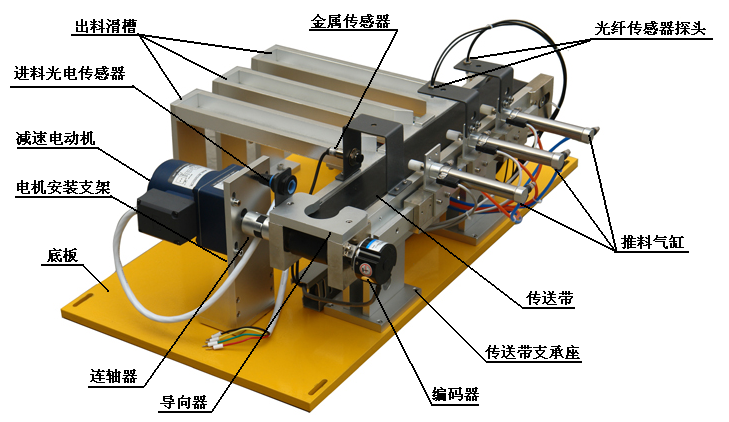

4、分拣单元的基本功能：完成将上一单元送来的已加工、装配的工件进行分拣，使不同颜色的工件从不同的料槽分流的功能。如图1-6所示分拣单元实物的全貌。

图1-6   分拣单元实物的全貌

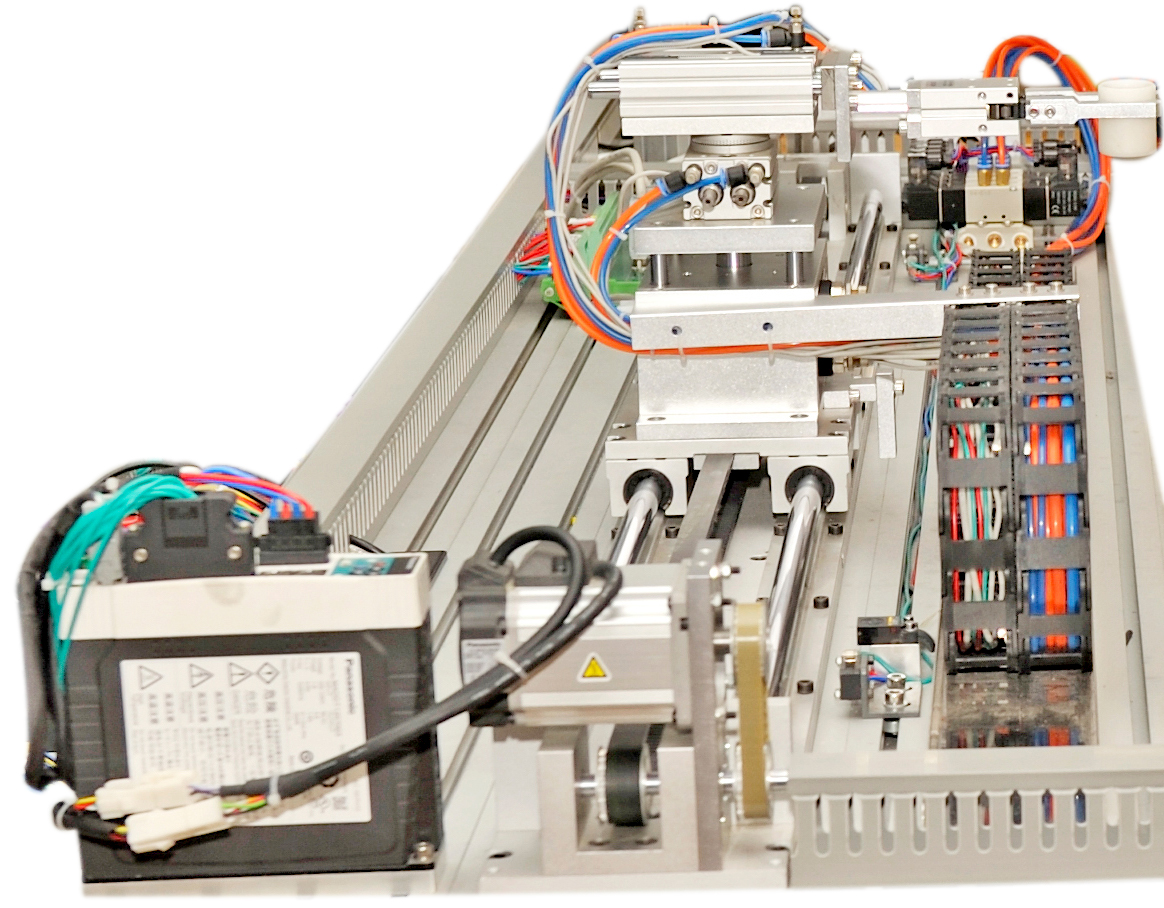

5、输送单元的基本功能：该单元通过直线运动传动机构驱动抓取机械手装置到指定单元的物料台上精确定位，并在该物料台上抓取工件，把抓取到的工件输送到指定地点然后放下，实现传送工件的功能。输送单元的外观如图1-7所示。

                                   图1-7   输送单元外观图

    直线运动传动机构的驱动器可采用伺服电机或步进电机，视实训目的而定。YL-335B的标准配置为伺服电机。
