供电电源

1.4 供电电源

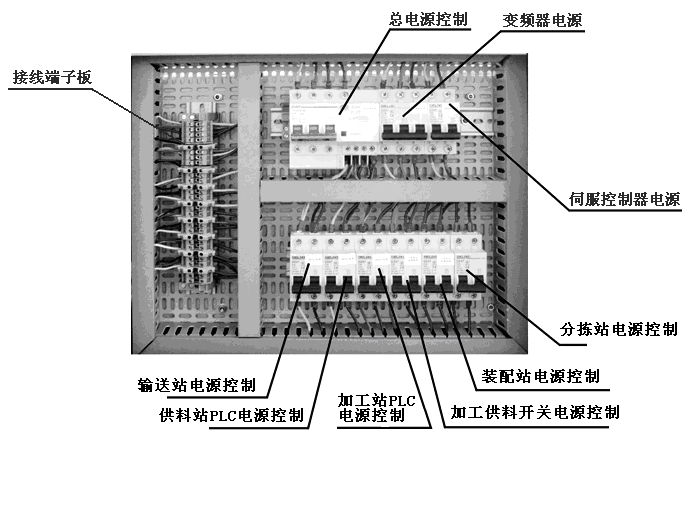

外部供电电源为三相五线制AC 380V/220V，图1-12为供电电源模块一次回路原理图。图中，总电源开关选用DZ47LE-32/C32型三相四线漏电开关。系统各主要负载通过自动开关单独供电。其中，变频器电源通过DZ47C16/3P三相自动开关供电；各工作站PLC均采用DZ47C5/2P单相自动开关供电。此外，系统配置4台DC24V6A开关稳压电源分别用作供料加工、装配、分拣及输送单元的直流电源。

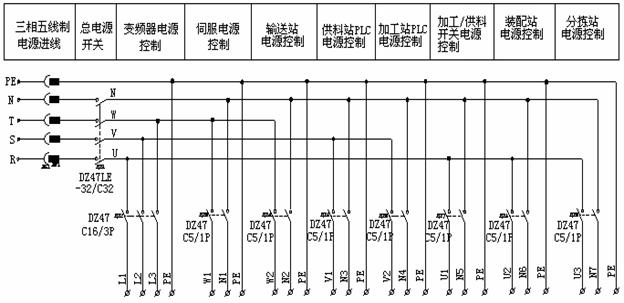

图1-12 供电电源模块一次回路原理图
