1.5  气源处理装置

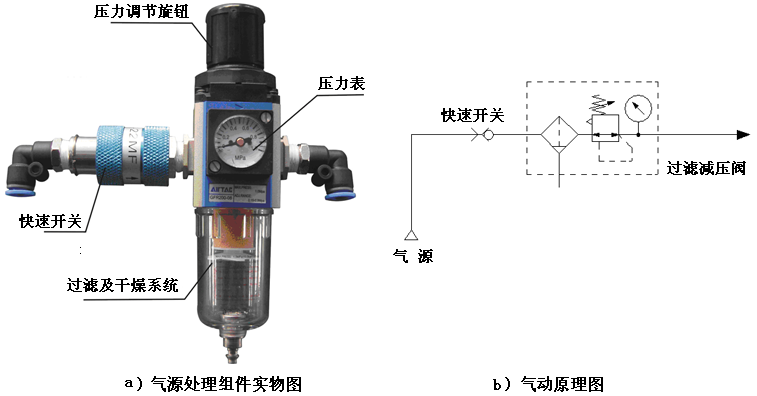

YL-335B的气源处理组件及其回路原理图分别如图1-14所示。气源处理组件是气动控制系统中的基本组成器件，它的作用是除去压缩空气中所含的杂质及凝结水，调节并保持恒定的工作压力。在使用时，应注意经常检查过滤器中凝结水的水位，在超过最高标线以前，必须排放，以免被重新吸入。气源处理组件的气路入口处安装一个快速气路开关，用于启/闭气源，当把气路开关向左拔出时，气路接通气源，反之把气路开关向右推入时气路关闭。

图1-14   气源处理组件

气源处理组件输入气源来自空气压缩机，所提供的压力为0.6～1.0MPa,输出压力为0～0.8MPa可调。输出的压缩空气通过快速三通接头和气管输送到各工作单元。
