2.1  了解供料单元的结构和工作过程

供料单元的主要结构组成为：工件装料管，工件推出装置，支撑架，阀组，端子排组件，PLC，急停按钮和启动/停止按钮，走线槽、底板等。其中，机械部分结构组成如图2-1所示。

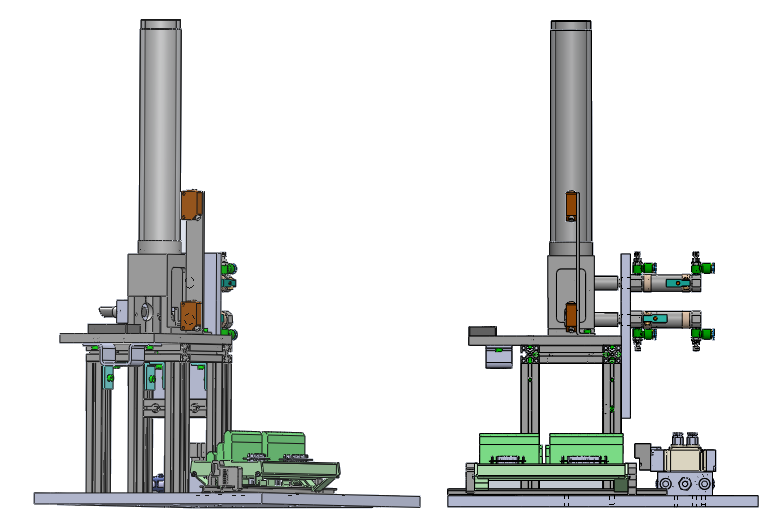

                                     图2-1供料单元的主要结构组成

其中，管形料仓和工件推出装置用于储存工件原料，并在需要时将料仓中最下层的工件推出到出料台上。它主要由管形料仓、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。当活塞杆在退回位置时，它与最下层工件处于同一水平位置，而顶料气缸则与次下层工件处于同一水平位置。在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把最下层工件推到物料台上。在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

 在底座和管形料仓第4层工件位置，分别安装一个漫射式光电开关。它们的功能是检测料仓中有无储料或储料是否足够。若该部分机构内没有工件，则处于底层和第4层位置的两个漫射式光电接近开关均处于常态；若仅在底层起有3个工件，则底层处光电接近开关动作而第4层处光电接近开关常态，表明工件已经快用完了。这样，料仓中有无储料或储料是否足够，就可用这两个光电接近开关的信号状态反映出来。

推料缸把工件推出到出料台上。出料台面开有小孔，出料台下面设有一个圆柱形漫射式光电接近开关，工作时向上发出光线，从而透过小孔检测是否有工件存在，以便向系统提供本单元出料台有无工件的信号。在输送单元的控制程序中，就可以利用该信号状态来判断是否需要驱动机械手装置来抓取此工件。

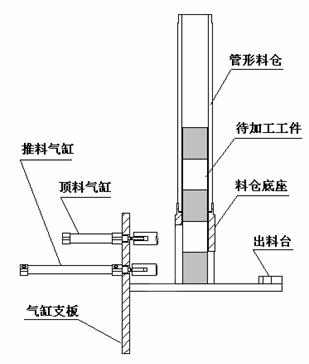

                                   图2-2 供料操作示意图
