3.2 相关的知识点

3.2.1 了解直线导轨

直线导轨是一种滚动导引，它由钢珠在滑块与导轨之间作无限滚动循环，使得负载平台能沿着导轨以高精度作线性运动，其摩擦系数可降至传统滑动导引的1/50，使之能地达到很高的定位精度。在直线传动领域中，直线导轨副一直是关键性的产品，目前已成为各种机床、数控加工中心、精密电子机械中不可缺少的重要功能部件。

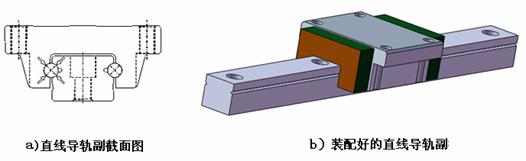

   直线导轨副通常按照滚珠在导轨和滑块之间的接触牙型进行分类，主要有两列式和四列式两种。YL-335B上均选用普通级精度的两列式直线导轨副，其接触角在运动中能保持不变，刚性也比较稳定。图3-4（a）给出导轨副的截面示意图，图（b）装配好的直线导轨副。

                                  图3-4  两列式直线导轨副

安装直线导轨副时应注意：①要小心轻拿轻放，避免磕碰以影响导轨副的直线精度。②不要将滑块拆离导轨或超过行程又推回去。

加工单元移动料台滑动机构由两个直线导轨副和导轨安装构成，安装滑动机构时要注意调整两直线导轨的平行。移动料台及滑动机构组件的安装方法将在后面“加工单元的安装技能训练”任务中讨论。

3.2.2  加工单元的气动元件

加工单元所使用气动执行元件包括标准直线气缸、薄型气缸和气动手指，下面只介绍前面尚未提及的薄型气缸和气动手指。

1、薄型气缸

薄型气缸属于省空间气缸类，即气缸的轴向或径向尺寸比标准气缸有较大减小的气缸。具有结构紧凑、重量轻、占用空间小等优点。图3-5是薄型气缸的一些实例图。

图3-5   薄型气缸的实例图

薄型气缸的特点是：缸筒与无杆侧端盖压铸成一体，杆盖用弹性挡圈固定，缸体为方形。这种气缸通常用于固定夹具和搬运中固定工件等。在YL-335B的加工单元中，薄型气缸用于冲压，这主要是考虑该气缸行程短的特点。

2、气动手指（气爪）

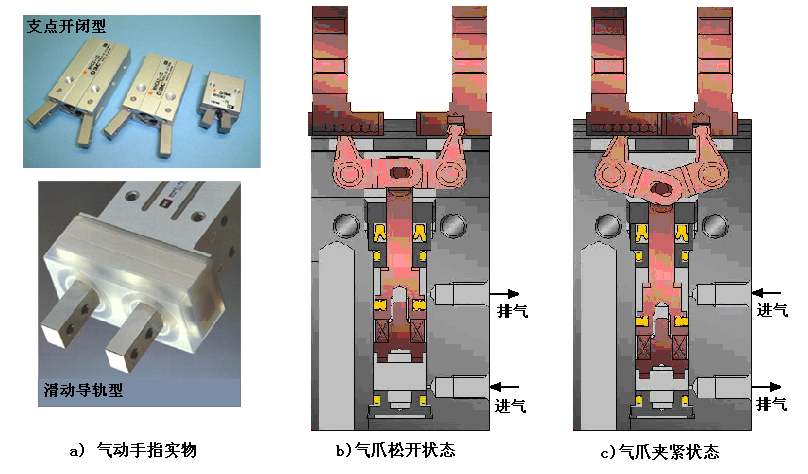

气爪用于抓取、夹紧工件。气爪通常有滑动导轨型、支点开闭型和回转驱动型等工作方式。YL-335B的加工单元所使用的是滑动导轨型气动手指，如图3-6 (a)所示。其工作原理可从其中剖面图(b)和(c)看出。

                            图3-6  气动手指实物和工作原理

3、气动控制回路

加工单元的气动控制元件均采用二位五通单电控电磁换向阀，各电磁阀均带有手动换向和加锁钮。它们集中安装成阀组固定在冲压支撑架后面。

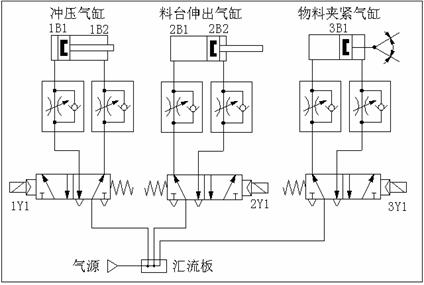

气动控制回路的工作原理如图3-7所示。1B1和1B2为安装在冲压气缸的两个极限工作位置的磁感应接近开关，2B1和2B2为安装在加工台伸缩气缸的两个极限工作位置的磁感应接近开关，3B1为安装在手爪气缸工作位置的磁感应接近开关。1Y1、2Y1和3Y1分别为控制冲压气缸、加工台伸缩气缸和手爪气缸的电磁阀的电磁控制端。

图3-7  加工单元气动控制回路工作原理图
