4.2  相关的知识点

4.2.1  装配单元的气动元件

装配单元所使用气动执行元件包括标准直线气缸、气动手指、气动摆台和导向气缸，前二种气缸在前面的项目实训中已叙述，下面只介绍气动摆台和导向气缸。

    1、气动摆台

回转物料台的主要器件是气动摆台，它是由直线气缸驱动齿轮齿条实现回转运动，回转角度能在0—90度和0—180度之间任意可调，而且可以安装磁性开关，检测旋转到位信号，多用于方向和位置需要变换的机构。如图4-7所示。

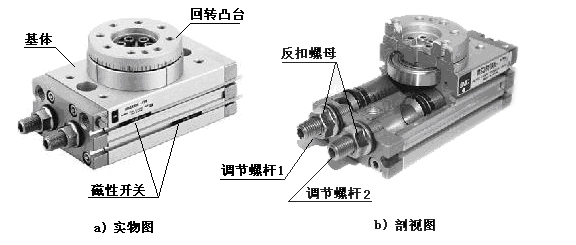

图4-7   气动摆台

气动摆台的摆动回转角度能在0—180度范围任意可调。当需要调节回转角度或调整摆动位置精度时，应首先松开调节螺杆上的反扣螺母，通过旋入和旋出调节螺杆，从而改变回转凸台的回转角度，调节螺杆1和调节螺杆2分别用于左旋和右旋角度的调整。当调整好摆动角度后，应将反扣螺母与基体反扣锁紧，防止调节螺杆松动。造成回转精度降低。

回转到位的信号是通过调整气动摆台滑轨内的2个磁性开关的位置实现的，图4-8是调整磁性开关位置的示意图。磁性开关安装在气缸体的滑轨内，松开磁性开关的紧定螺丝，磁性开关就可以沿着滑轨左右移动。确定开关位置后，旋紧紧定螺丝，即可完成位置的调整。

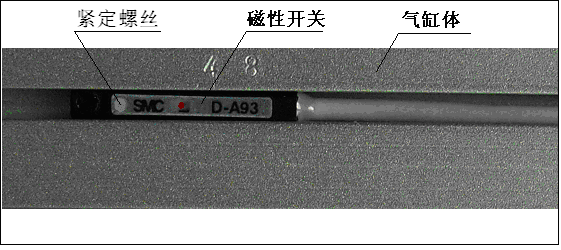

图4-8   磁性开关位置调整示意

 2、导向气缸

导向气缸是指具有导向功能的气缸。一般为标准气缸和导向装置的集合体。导向气缸具有导向精度高，抗扭转力矩、承载能力强、工作平稳等特点。

装配单元用于驱动装配机械手水平方向移动的导向气缸外型如图4-9所示。该气缸由直线运动气缸带双导杆和其它附件组成。

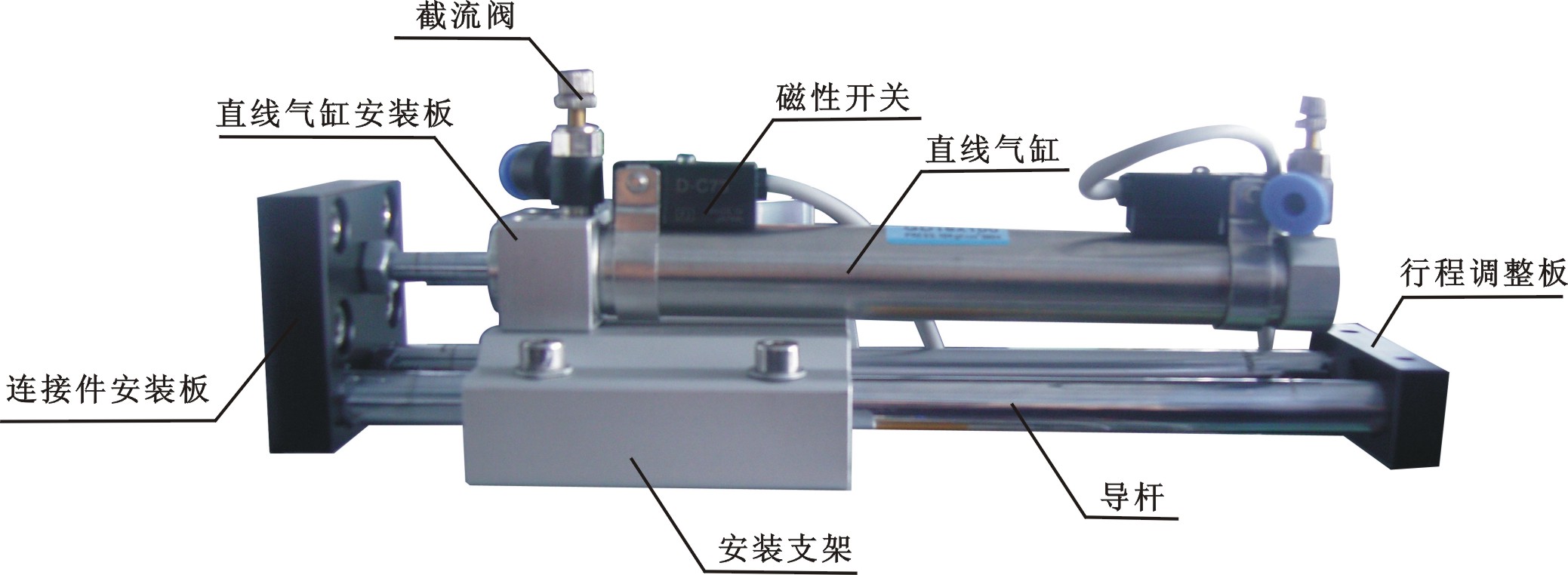

图4-9   导向气缸

安装支架用于导杆导向件的安装和导向气缸整体的固定，连接件安装板用于固定其它需要连接到该导向气缸上的物件，并将两导杆和直线汽缸活塞杆的相对位置固定，当直线气缸的一端接通压缩空气后，活塞被驱动作直线运动，活塞杆也一起移动，被连接件安装板固定到一起的两导杆也随活塞杆伸出或缩回，从而实现导向气缸的整体功能。安装在导杆末端的行程调整板用于调整该导杆气缸的伸出行程。具体调整方法是松开行程调整板上的紧定螺钉，让行程调整板在导杆上移动，当达到理想的伸出距离以后，再完全锁紧紧定螺钉，完成行程的调节。

3、电磁阀组和气动控制回路

装配单元的阀组6个二位五通单电控电磁换向阀组成，如图4-10所示。

                                   图4-10   装配单元的阀组

这些阀分别对供料，位置变换和装配动作气路进行控制，以改变各自的动作状态。气动控制回路图如图4-11所示。

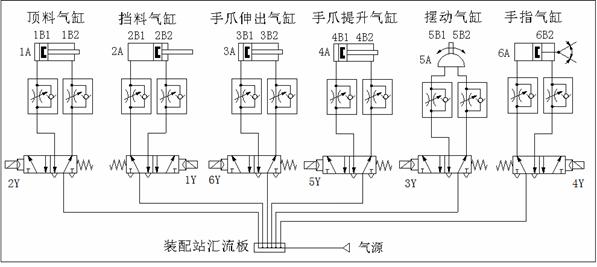

图4-11  装配单元气动控制回路

4.2.2  认知光纤传感器

  光纤型传感器由光纤检测头、光纤放大器两部分组成，放大器和光纤检测头是分离的两个部分，光纤检测头的尾端部分分成两条光纤，使用时分别插入放大器的两个光纤孔。光纤传感器组件如图4-12所示。图4-13是放大器的安装示意图。

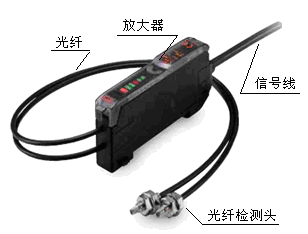

                                  图4-12  光纤传感器组件

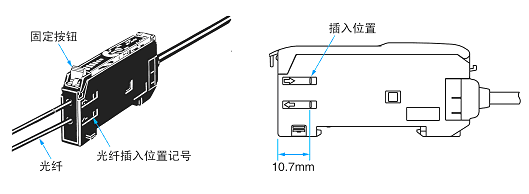

图4-13 光纤传感器组件外形及放大器的安装示意

光纤传感器也是光电传感器的一种。光纤传感器具有下述优点：抗电磁干扰、可工作于恶劣环境，传输距离远，使用寿命长，此外，由于光纤头具有较小的体积，所以可以安装在很小空间的地方。

光纤式光电接近开关的放大器的灵敏度调节范围较大。当光纤传感器灵敏度调得较小时，反射性较差的黑色物体，光电探测器无法接收到反射信号；而反射性较好的白色物体，光电探测器就可以接收到反射信号。反之，若调高光纤传感器灵敏度，则即使对反射性较差的黑色物体，光电探测器也可以接收到反射信号。

图4-15给出了放大器单元的俯视图，调节其中部的8旋转灵敏度高速旋钮就能进行放大器灵敏度调节（顺时针旋转灵敏度增大）。调节时，会看到“入光量显示灯”发光的变化。当探测器检测到物料时，“动作显示灯”会亮，提示检测到物料。

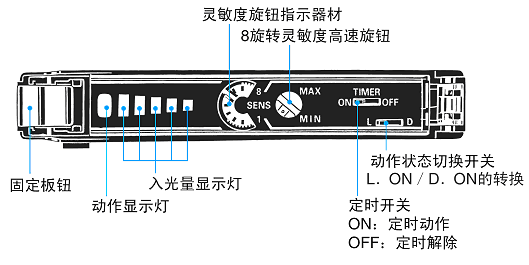

图4-14   光纤传感器放大器单元的俯视图

E3Z-NA11型光纤传感器电路框图如图4-15所示，接线时请注意根据导线颜色判断电源极性和信号输出线，切勿把信号输出线直接连接到电源+24V端。

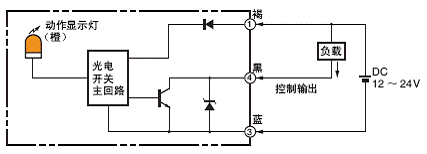

图4-15  E3X-NA11型光纤传感器电路框图
