5.2   分拣单元安装技能训练

1、训练目标

在了解分拣单元结构组成的基础上，将分拣单元的机械部分拆开成组件和零件的形式，然后再组装成原样。要求掌握掌握机械设备的安装、调整方法与技巧。

2、安装步骤和方法

分拣单元机械装配可按如下4个阶段进行：

⑴ 完成传送机构的组装，装配传送带装置及其支座，然后将其安装到底板上。如图5-4所示。

                                     图5-4   传送机构组件安装

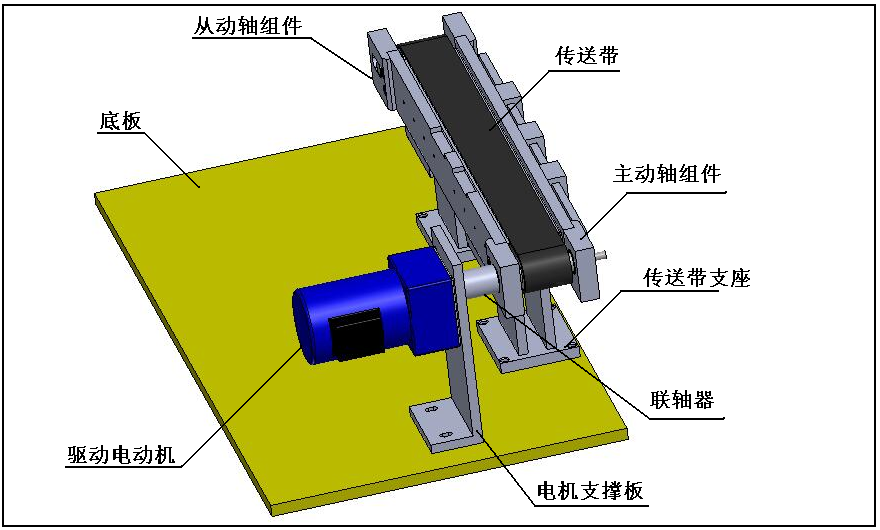

⑵ 完成驱动电机组件装配，进一步装配联轴器，把驱动电机组件与传送机构相连接并固定在底板上，见图5-5。

                               图5-5   驱动电机组件安装

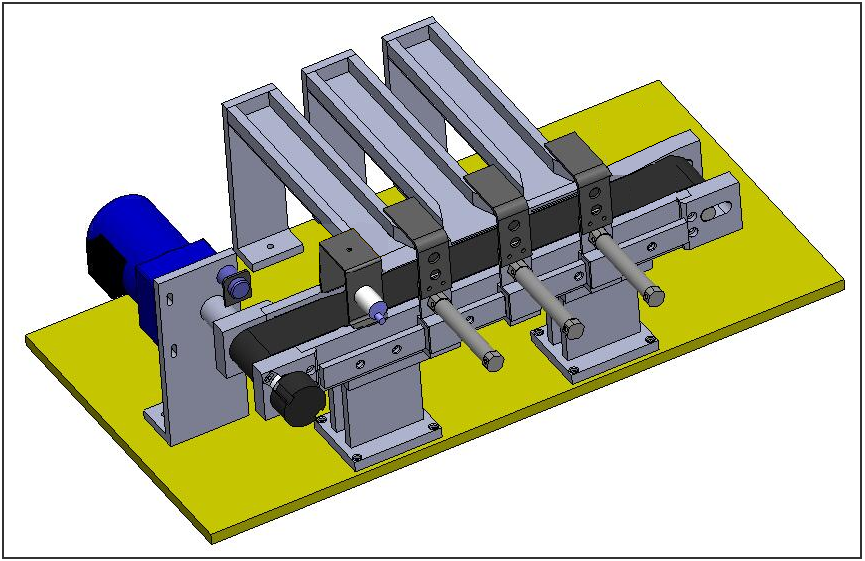

⑶ 继续完成推料气缸支架、推料气缸、传感器支架、出料槽及支撑板等装配，见图5-6。上述三个阶段的详细安装过程，请参阅分拣单元装配幻灯片。

图5-6   机械部件安装完成时的效果图

⑷ 最后完成各传感器、电磁阀组件、装置侧接线端口等装配。

⑸ 安装注意事项：

传送带和的安装应注意：①皮带托板与传送带两侧板的固定位置应调整好，以免皮带安装后凹入侧板表面，造成推料被卡住的现象。②主动轴和从动轴的安装位置不能错，主动轴和从动轴的安装板的位置不能相互调换。③皮带的张紧度应调整适中。④要保证主动轴和从动轴的平行。⑤为了使传动部分平稳可靠，噪音减小，特使用滚动轴承为动力回转件，但滚动轴承及其安装配合零件均为精密结构件，对其拆装需一定的技能和专用的工具，建议不要自行拆卸。
