7.2  输送单元安装技能训练

1、训练目标

将输送单元的机械部分拆开成组件或零件的形式，然后再组装成原样。要求着重掌握机械设备的安装、运动可靠性的调整，以及电气配线的敷设的方法与技巧。

2、机械部分安装步骤和方法

为了提高安装的速度和准确性，对本单元的安装同样遵循先成组件，再进行总装的原则。

⑴ 组装直线运动组件的步骤：

① 在底板上装配直线导轨。直线导轨是精密机械运动部件，其安装、调整都要遵循一定的方法和步骤，而且该单元中使用的导轨的长度较长，要快速准确的调整好两导轨的相互位置，使其运动平稳、受力均匀、运动噪音小。

② 装配大溜板、四个滑块组件：将大溜板与两直线导轨上的四个滑块的位置找准并进行固定，在拧紧固定螺栓的时候，应一边推动大溜板左右运动一边拧紧螺栓。直到滑动顺畅为止。

③ 连接同步带：将连接了四个滑块的大溜板从导轨的一端取出。由于用于滚动的钢球嵌在滑块的橡胶套内，一定要避免橡胶套受到破坏或用力太大致使钢球掉落。将两个同步带固定座安装在大溜板的反面，用于固定同步带的两端。

接下来分别将调整端同步轮安装支架组件、电机侧同步轮安装支架组件上的同步轮，套入同步带的两端，在此过程中应注意电机侧同步轮安装支架组件的安装方向、两组件的相对位置，并将同步带两端分别固定在各自的同步带固定座内，同时也要注意保持连接安装好后的同步带平顺一致。完成以上安装任务后，再将滑块套在柱形导轨上，套入时，一定不能损坏滑块内的滑动滚珠以及滚珠的保持架。

④ 同步轮安装支架组件装配：先将电机侧同步轮安装支架组件用螺栓固定在导轨安装底板上，再将调整端同步轮安装支架组件与底板连接，然后调整好同步带的张紧度，锁紧螺栓。

⑤ 伺服电机安装：将电机安装板固定在电机侧同步轮支架组件的相应位置，将电机与电机安装活动连接，并在主动轴、电机轴上分别套接同步轮，安装好同步带，调整电机位置，锁紧连接螺栓。最后安装左右限位以及原点传感器支架。

注意：在以上各构成零件中，轴承以及轴承座均为精密机械零部件，拆卸以及组装需要较熟练的技能和专用工具，因此，不可轻易对其进行拆卸或修配工作。（具体安装过程请观看安装录像光盘）前面图7-2展示了完成装配的直线运动组件。

⑵ 组装机械手装置。装配步骤如下：

① 提升机构组装如图7-8所示

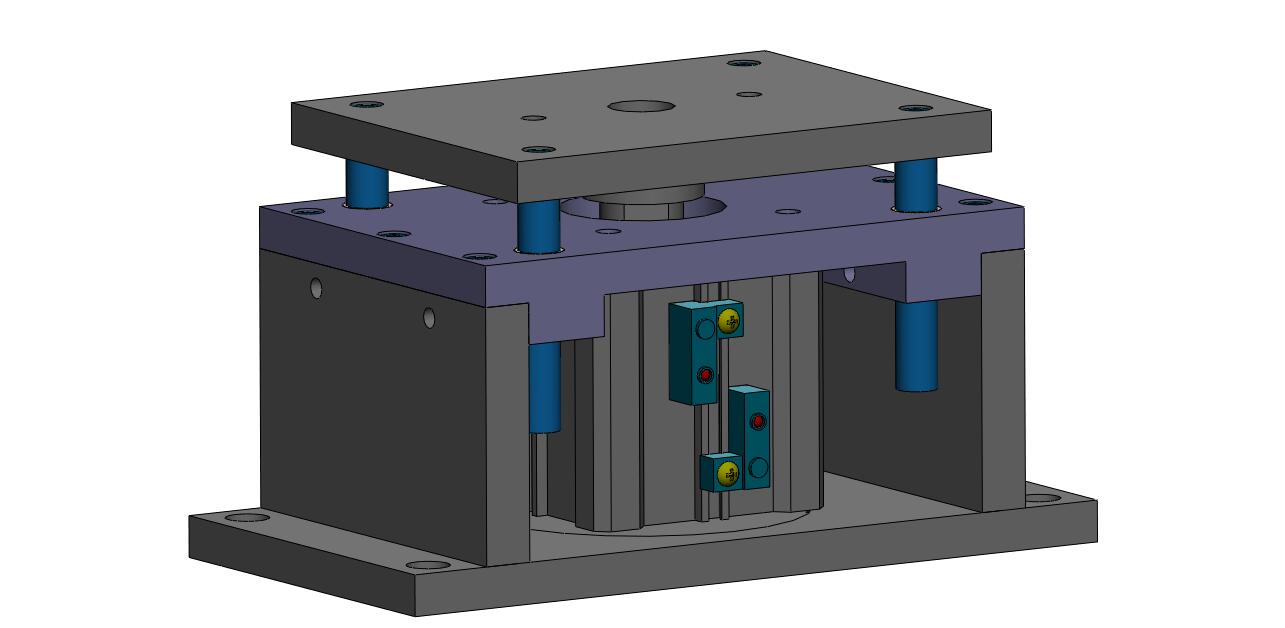

图7-8  提升机构组装

② 把气动摆台固定在组装好的提升机构上，然后在气动摆台上固定导杆气缸安装板，安装时注意要先找好导杆气缸安装板与气动摆台连接的原始位置，以便有足够的回转角度。

③ 连接气动手指和导杆气缸，然后把导杆气缸固定到导杆气缸安装板上。完成抓取机械手装置的装配。

（3）把抓取机械手装置固定到直线运动组件的大溜板，如图7-9所示。最后，检查摆台上的导杆气缸、气动手指组件的回转位置是否满足在其余各工作站上抓取和放下工件的要求，进行适当的调整。

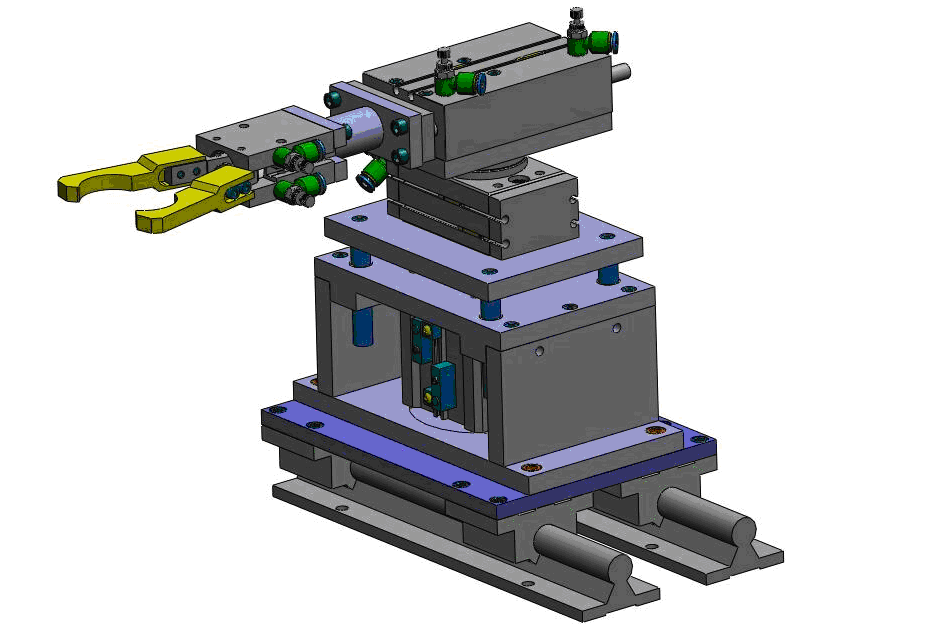

图7-9  装配完成的抓取机械手装置

3、气路连接和电气配线敷设

当抓取机械手装置作往复运动时，连接到机械手装置上的气管和电气连接线也随之运动。确保这些气管和电气连接线运动顺畅，不至在移动过程拉伤或脱落是安装过程中重要的一环。

连接到机械手装置上的管线首先绑扎在拖链安装支架上，然后沿拖链敷设，进入管线线槽中。绑扎管线时要注意管线引出端到绑扎处保持足够长度，以免机构运动时被拉紧造成脱落。沿拖链敷设时注意管线间不要相互交叉。

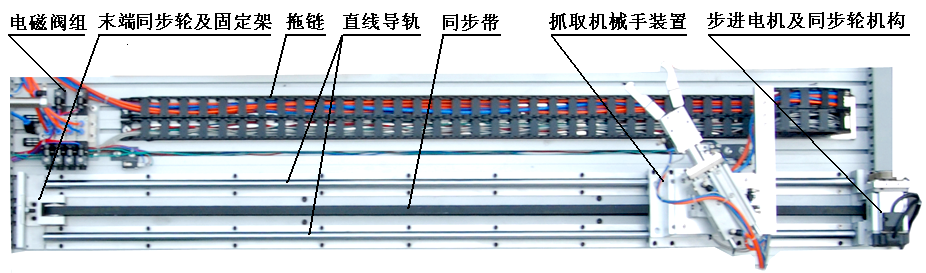

图7-10  装配完成的输送单元装配侧
