【实训任务】

按照图3-47基本链路路由所示，进行110型通信跳线架模块的端接，可以包括6根双绞线端接或1根大对数电缆的端接，这里以1根大对数电缆的链路端接为主，介绍基本实训操作。

实训基本操作路由为：仪器面板110型通信跳线架模块（上排）→仪器面板110型通信跳线架模块（下排）

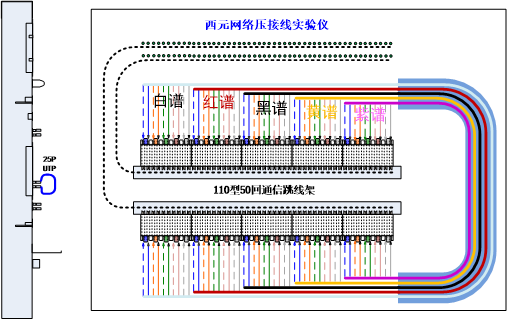

大对数电缆永久链路端接路由及原理示意

【实训步骤】

第一步，打开“西元”网络配线实训装置上的“计算机网络线压接实验装置”电源开关。

第二步，端接110型通信跳线架上排，按照下面步骤端接25对大对数电缆。

1）剥开25对大对数电缆的一端，剥开长度15cm，剪掉撕拉线和塑料包带。

2）分线，按照25对大对数电缆色谱顺序分线，从左到右排列白谱区、红谱区、黑谱区、黄谱区和紫谱区。

3）端接，将每个色谱按照蓝、橙、绿、棕、灰的线序逐一压入网络压接线实验仪110型跳线架上排5对连接块的卡槽内

4）用打线钳垂直插入打线槽，向下用力将线芯压到位，同时打断多余的线头，若线头未打断，可以进行二次打线。

第三步，端接110型通信跳线架下排，按照第二步的方法，完成另一端缆线的端接。第四步，测试，观察实验仪指示灯闪烁顺序，检查链路端接情况。
