发生中断时程序执行的流程示意

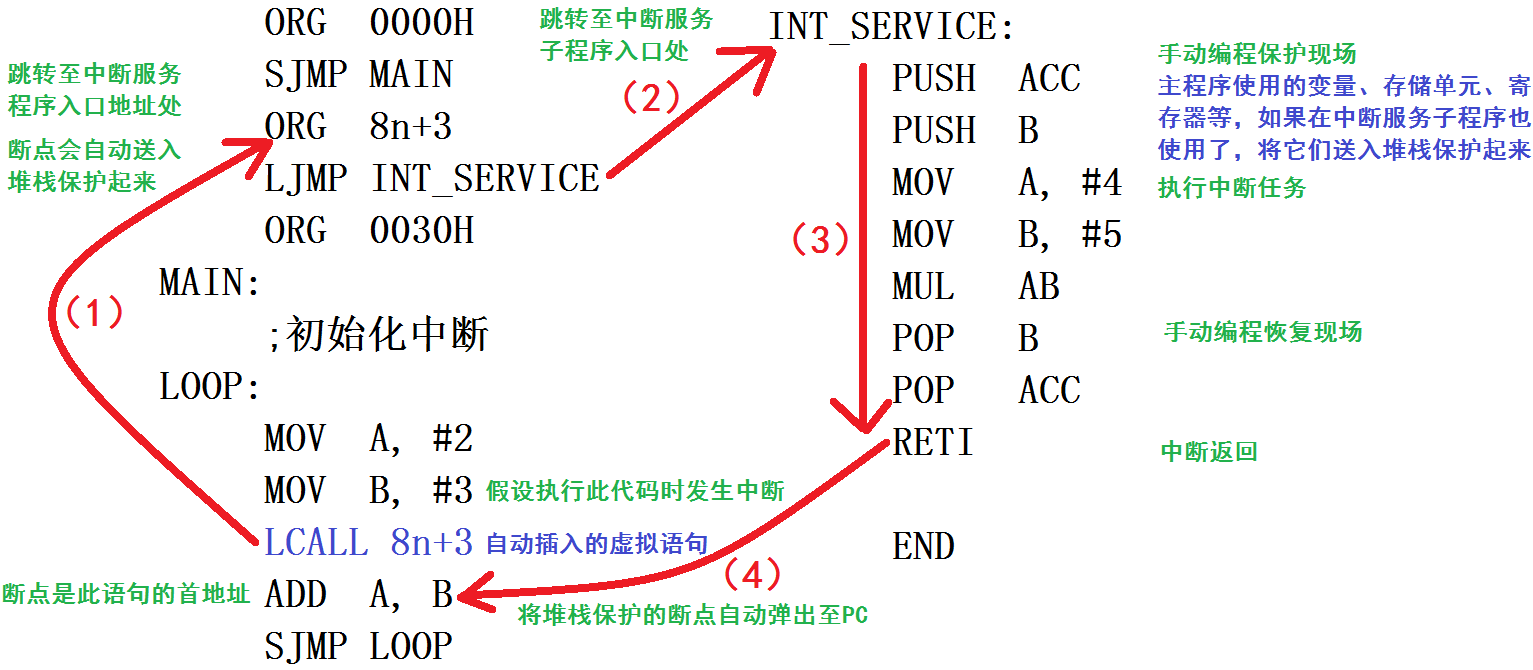

图1是发生中断时程序执行的流程示意。假设在执行主循环LOOP内的MOV  B,#3指令过程中，发生了n号中断。n是中断号，/INT0是0号中断，T0是1号中断，/INT1是2号中断，T1是3号中断，Serial是4号中断。

图1 发生中断时程序执行的流程示意

首先，系统会自动在MOV  B,#3指令的下方插入一条虚拟指令LCALL 8n+3。这条指令不是程序员编写的，实际中并不存在，不占用程序存储器空间。

执行完MOV  B,#3指令，接着执行LCALL 8n+3这条子程序调用指令。执行子程序调用指令时，系统自动将PC（断点的地址，即ADD A,B这条指令的首地址）送入堆栈保护起来。然后，将8n+3（中断入口地址）赋值给PC，程序跳转至8n+3。

因为各中断入口地址之间才差了8个字节，比较小，通常容不下中断服务程序，所以常将中断服务要操作的具体指令放置在另外编写的子程序中。编程时在中断入口地址处放置一条长跳转指令LJMP INT_SERVICE，程序再由8n+3跳转至中断服务子程序入口处，即标号INT_SERVICE的地址。

然后，执行中断服务子程序INT_SERVICE。在中断服务子程序内，首先要手动编程保护现场，接着执行具体的中断任务，然后手动编程恢复现场，最后执行中断服务子程序返回指令RETI。

在执行RETI指令时，系统会自动将前面发生中断，执行LCALL 8n+3指令时放入堆栈保存的断点地址弹出至PC，PC的值就等于ADD A,B这条指令的首地址，程序继续执行该指令（ADD A,B）。

整个中断处理过程至此结束。

关于中断处理的几个问题

（1）什么是断点地址？执行MOV  B,#3指令的过程中来了中断，断点地址不是该指令的地址吗？为什么是下一条指令（ADD  A, B）的首地址？

发生中断时，必须把当前正在执行的指令（MOV  B,#3）执行完毕，才能够响应中断，不能说该指令（MOV  B,#3）执行到一半就走了。断点就是待会中断服务子程序执行完毕回来要继续执行的指令（ADD  A, B）的首地址。

（2）为什么要保护断点？该操作由谁完成？

保护断点，就是要让中断服务子程序执行完毕，从哪里来，回哪里去。

该操作由系统自动完成，不用我们编程，断点地址保存在堆栈里面（片内RAM区）。执行LCALL addr16和ACALL addr11指令，系统会自动保护断点。

（3）为什么要保护现场？该操作由谁完成？

如果有一些关键的特殊功能寄存器、存储单元我们在主函数里面使用了，在中断服务子程序里面又使用了，那么要将它们在堆栈里面保护起来。否则执行完中断服务子程序，回去执行主程序时，会发生错误。

用汇编语言编程时，该操作由程序员编程实现；用C51编程时，编译器会自动帮我们保护现场（包括后面的恢复现场）。

例如，主循环中我们希望程序执行A加B的操作，结果为5。如果将图1中保护现场（PUSH ACC和PUSH B）和恢复现场（POP B和POP ACC）的4条语句删除掉，若如图1所示发生中断，又没有保护现场，执行中断后回去执行A加B的操作，结果是25（为什么？），会发生错误。

（4）保护现场和恢复现场的指令，累加器A能否写成ACC？

不能。写成A是寄存器寻址，写成ACC是直接寻址，堆栈操作必须采用直接寻址。详细解释请参考本平台3.2节“疑难指令”第一点。

（5）中断返回指令RETI能否用RET替代？

不能。详细解释请参考本平台3.2节“疑难指令”第八点。
