疑难指令解析
一、累加器写成A与ACC有何区别？
累加器写成A是寄存器寻址，写成ACC是直接寻址。对于寄存器寻址，操作数隐含在指令机器码中，不独自占有1个字节的存储空间。对于直接寻址，操作数在指令机器码中独自占用1个字节的存储空间。所以，累加器写成A，不增加机器码长度；写成ACC，机器码长度要加1；进位位写成C和CY亦然。B寄存器在MUL AB和DIV AB指令中是寄存器寻址，在其余指令（如MOV B, #1）中是直接寻址。
例如：指令INC A编译后对应的机器码是1个字节：04H（操作数A隐含在指令机器码中），指令INC ACC编译后对应的机器码是2个字节：05H、E0H，其中E0H是累加器A的地址（操作数A在指令机器码中独自占用1个字节）。
有些指令，必须写成A的，就不能写成ACC。例如：MOVX A,@DPTR，ADD A,#data等。
有些指令，必须写成ACC的，就不能写成A。例如：PUSH ACC，POP ACC等。
二、MOVX A, @Ri和MOVX @Ri, A的寻址范围
MOVX A, @Ri和MOVX @Ri, A用寄存器间接寻址方式读、写片外RAM区，Ri只能是R0或R1，取值是0~255。

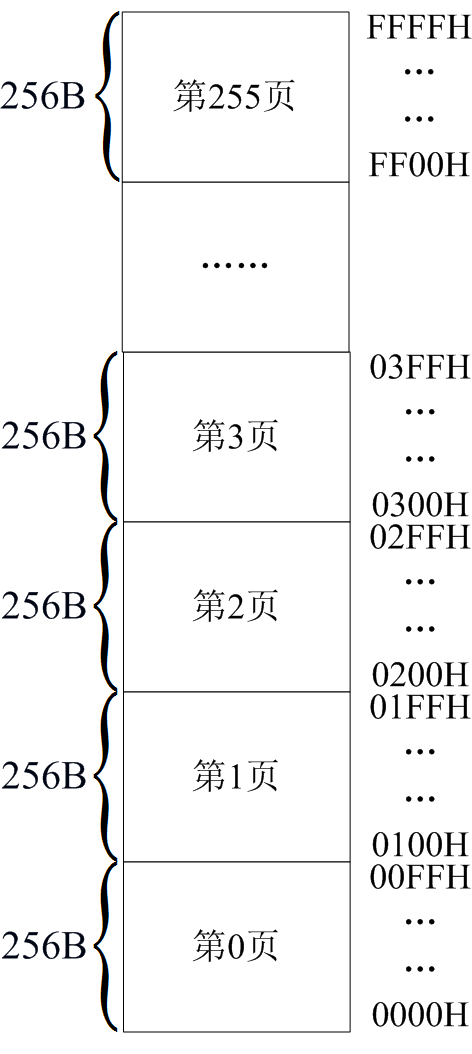

这两条指令访问的是分页寻址的片外RAM。这是什么意思呢？图1是片外RAM区分页示意，将64KB的片外RAM区分成256页，每一页的大小是256B。单片机使用MOVX A, @Ri和MOVX @Ri, A访问片外RAM时，具体访问哪一页，由P2口决定；访问页内的哪个单元，由Ri决定。
例如，（P2）=00H时，MOVX A, @Ri和MOVX @Ri, A访问的是片外RAM区第0页0000H~00FFH这256B单元；（P2）=03H时，MOVX A, @Ri和MOVX @Ri, A访问的是片外RAM区第3页0300H~03FFH这256B单元。
图1 片外RAM区分页示意
三、查表指令MOVC A, @A+PC和MOVC A, @A+DPTR
图1所示访问程序存储器的指令常用于查表操作，其中MOVC A, @A+PC是近程查表指令，MOVC A, @A+DPTR是远程查表指令。近程查表指令，表格离MOVC A, @A+PC语句下一条指令的距离不能太远（不能超过255字节）。近程查表子程序偏移量的计算比较复杂，一般都不使用，而改用远程查表指令。远程查表指令，表格离指令MOVC A, @A+DPTR的距离不受限制，可以放在64KB程序存储器的任意位置。

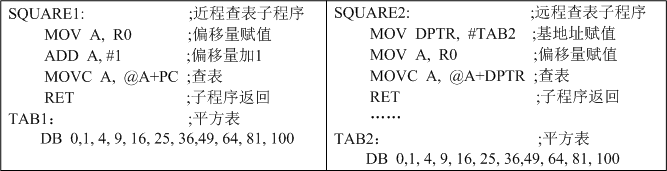

图2所示的求平方数近程查表子程序SQUARE1，执行MOVC A, @A+PC指令时，PC不是指向表首，而是指向下一条指令RET的首地址，RET指令机器码长度为1个字节，因此RET指令首地址距离TAB1表首地址为1，所以子程序SQUARE1要将偏移量加1。同理，如果在RET指令的上一行再加1条NOP指令，则要将偏移量加2。
图2所示的求平方数远程查表子程序SQUARE2，DPTR直接指向TAB2的表首，偏移量的计算比较简单，且表格离指令MOVC A, @A+DPTR的距离不受限制。
图2 查表指令
四、进栈指令PUSH direct和出栈指令POP direct
进栈指令PUSH direct和出栈指令POP direct后面的操作数，必须采用直接寻址。所以，PUSH A和POP A指令，在有的软件（如Keil uVision）中编译是通不过的，必须写成PUSH ACC和POP ACC。Wave（伟福）软件中，PUSH A和POP A指令编译可以通过。
关于出栈操作指令POP direct，很多教材采用图3所示的错误注释。假设执行POP SP指令以前，片内RAM区（30H）=58H，（SP）=30H，如果采用错误注释，执行完POP SP指令，（SP）=57H；如果采用正确注释，（SP）=58H。用Keil uVision软件仿真，结果应该是（SP）=58H。
图3 POP指令注释
五、绝对转移指令AJMP addr11的跳转范围
假设程序存储器容量有64KB，执行AJMP addr11指令时，整个程序存储器空间被分成32页，每页2KB。AJMP指令下一条语句的首地址（即PC+2）落在哪一页，就只能在该页的2KB范围内跳转；其中，PC15~PC11（00000B~11111B）称为页面地址，指令代码中低11位构成目标转移地址，称为页内地址。如果PC刚好在某页区域的边沿，哪怕离另一页咫尺之遥，也不能越雷池半步。例如，假设AJMP指令在第2页，其首地址是1FFEH；那么执行该指令时，（PC）=2000H，PC落在地3页，AJMP只能在第3页的2KB范围内跳转，即跳转范围是2000H~2FFFH；此时尽管它离1FFFH单元只有一步之遥，也不能跳转至该位置。
同理，ACALL addr11只能调用跟PC在同一2KB页内的子函数，与AJMP addr11跳转范围原理类似，不再赘述。

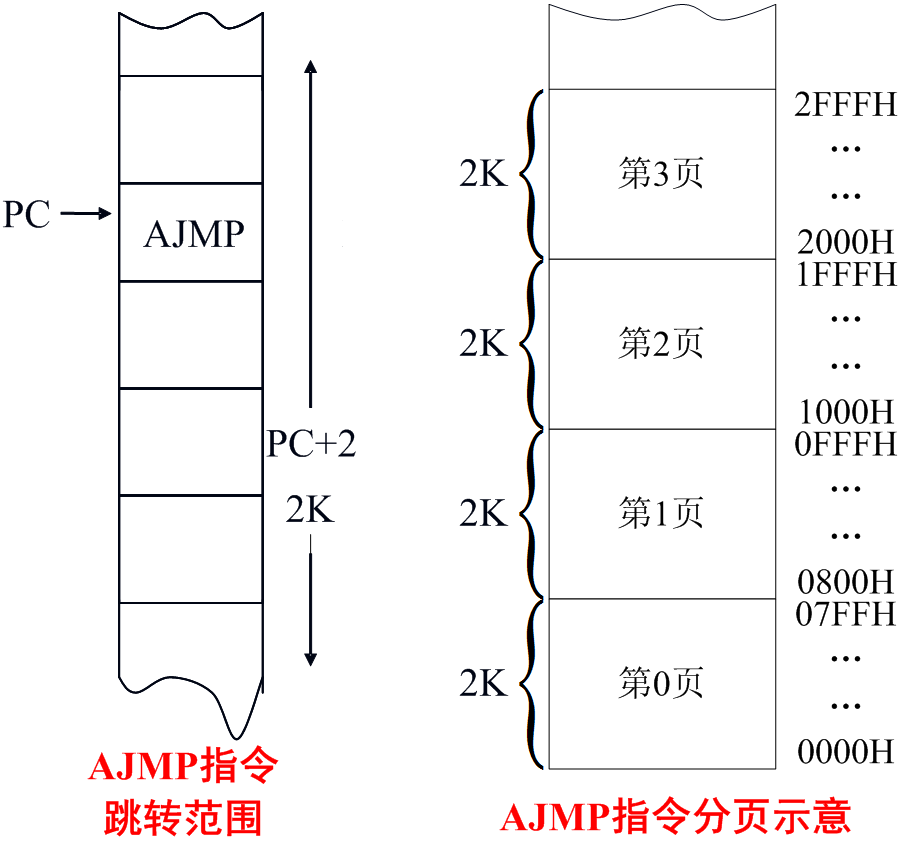

图4 AJMP指令跳转范围
六、LJMP addr16、AJMP addr11和SJMP rel的跳转范围

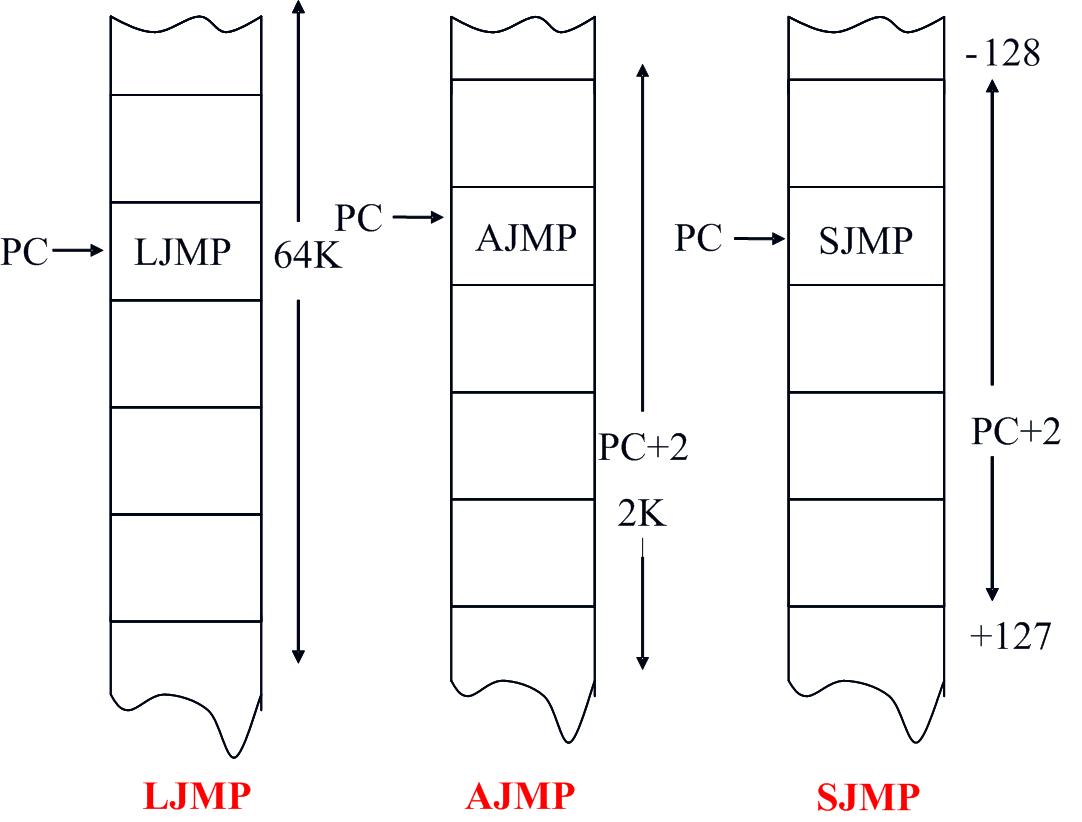

图5是无条件转移指令LJMP addr16、AJMP addr11和SJMP rel的跳转范围示意，它们的区别在于：LJMP跳转范围是64KB（整个程序存储器ROM），AJMP跳转范围是2KB，SJMP跳转范围是256B（8位补码表示的范围是-128~+127，故往前可跳127B，往后可跳128B）。
一般情况下，LJMP可以替代AJMP和SJMP，但AJMP不能替代所有SJMP。在搞不懂的情况下，干脆就使用LJMP。另外，即使错误使用了跳转指令，编译器也会提示出错：Target out of range.（目标超出了范围）。
为什么AJMP不能取代所有的SJMP呢？AJMP的跳转范围是2KB，虽然远大于SJMP的256B，但从图3分析可知，哪怕只有一步之遥，AJMP也不能跨页跳转，而此时用SJMP却不会有错误。所以AJMP能取代大部分SJMP，但不能取代所有SJMP。
图5 无跳转转移指令的跳转范围
七、如何使用CJNE指令比较两个数的大小？

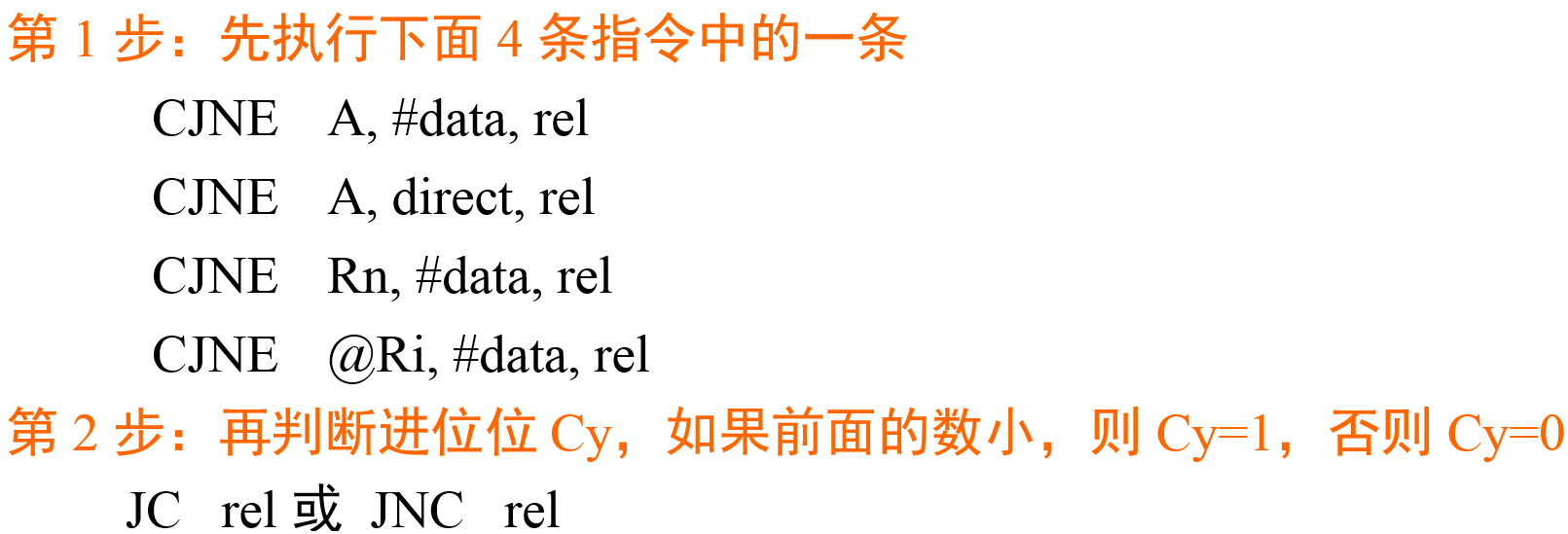

汇编语言里面，没有直接比较两个数大小的指令。但可以通过将CJNE和JC（或JNC）指令配合，比较两个数的大小。因为执行CJNE指令时，前面的数≥后面的数，（C）=0；前面的数<后面的数，（C）=1。

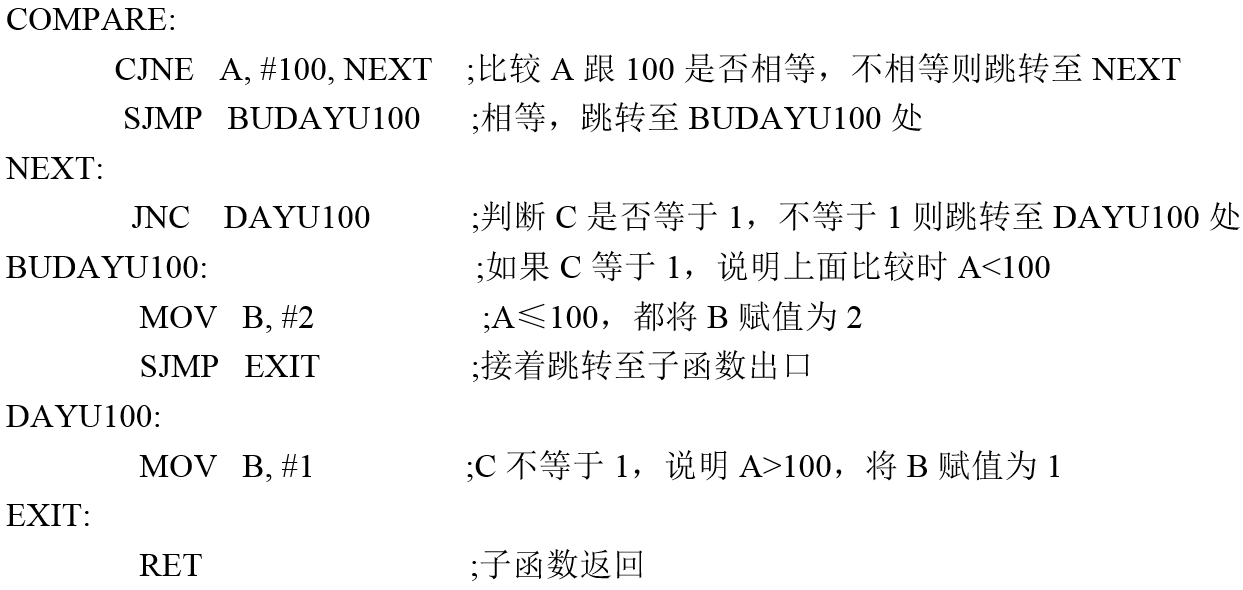

例如：下面的子程序COMPARE，可以实现A>100时，将B赋值为1；A≤100时，将B赋值为2。
八、为什么中断返回指令RETI不能用RET替代？
RET指令是将堆栈栈顶内容（2字节，调用时保存的当前PC值）弹出给PC，实现返回。RETI指令除具有RET指令实现程序返回的功能外，还有对中断优先级状态触发器的清零作用。两者不能互换使用。
原因：CPU响应中断后，由硬件自动根据中断请求源的优先级高低，使相应的优先级状态触发器置1；此时，同级别或者低级别的中断将不能被响应。执行中断返回指令RETI时，将中断优先级状态触发器的清零；此时，同级别或者低级别的中断才能被响应。

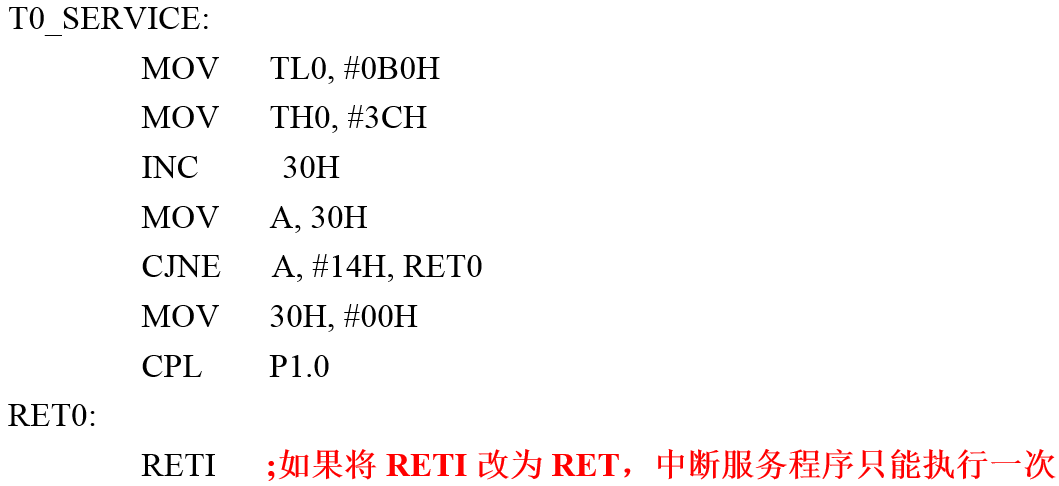

下面的程序代码，如果将RETI用RET替代，中断第一次被响应后可以正常返回，但中断优先级状态触发器不会被清零，此时T0的后续中断将不能被响应。
程序实现的功能：单片机时钟频率fosc=12MHz，T0工作于方式1，产生50ms的定时中断。在中断里面计数20次，就是1s。每隔1s，将P1.0引脚的电平取反一次。
★温馨提示：本部分内容选自《单片机学习与实践教程》，朱向庆编著，北京邮电大学出版社，2018年出版，引用请注明出处。
