本节介绍单片机实验箱的使用注意事项、整体布局与各功能模块、整机电路图等预备知识。

关于实验箱的详细资料，请参考《单片机学习与实践教程》（朱向庆编著，北京邮电大学出版社2018年出版）第3章的内容。

《单片机学习与实践教程》第3章共10个实验项目，其配套的Proteus仿真程序，Keil uVision软件编译生成的*.hex机器码文件，可到本课程的“资料”中下载（《单片机学习与实践教程》配套电子资料.rar）。

图1是实验教学使用的最新版实验箱照片，由朱向庆老师组织学生设计，制作了30个，用于完成单片机课程的实验教学。

图1 多功能微控制器实验箱（V3.0版）照片

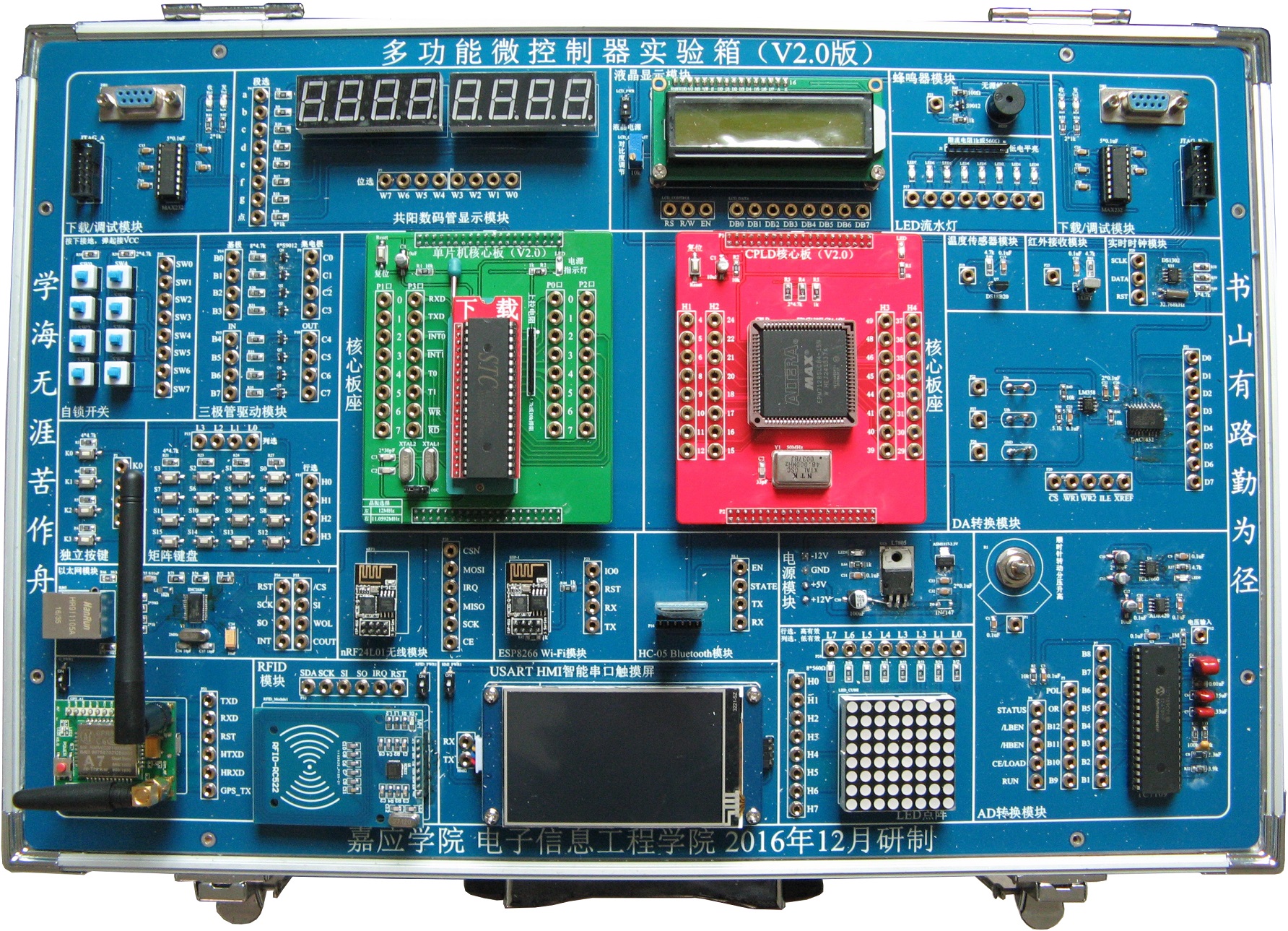

图2 多功能微控制器实验箱（V2.0版）照片

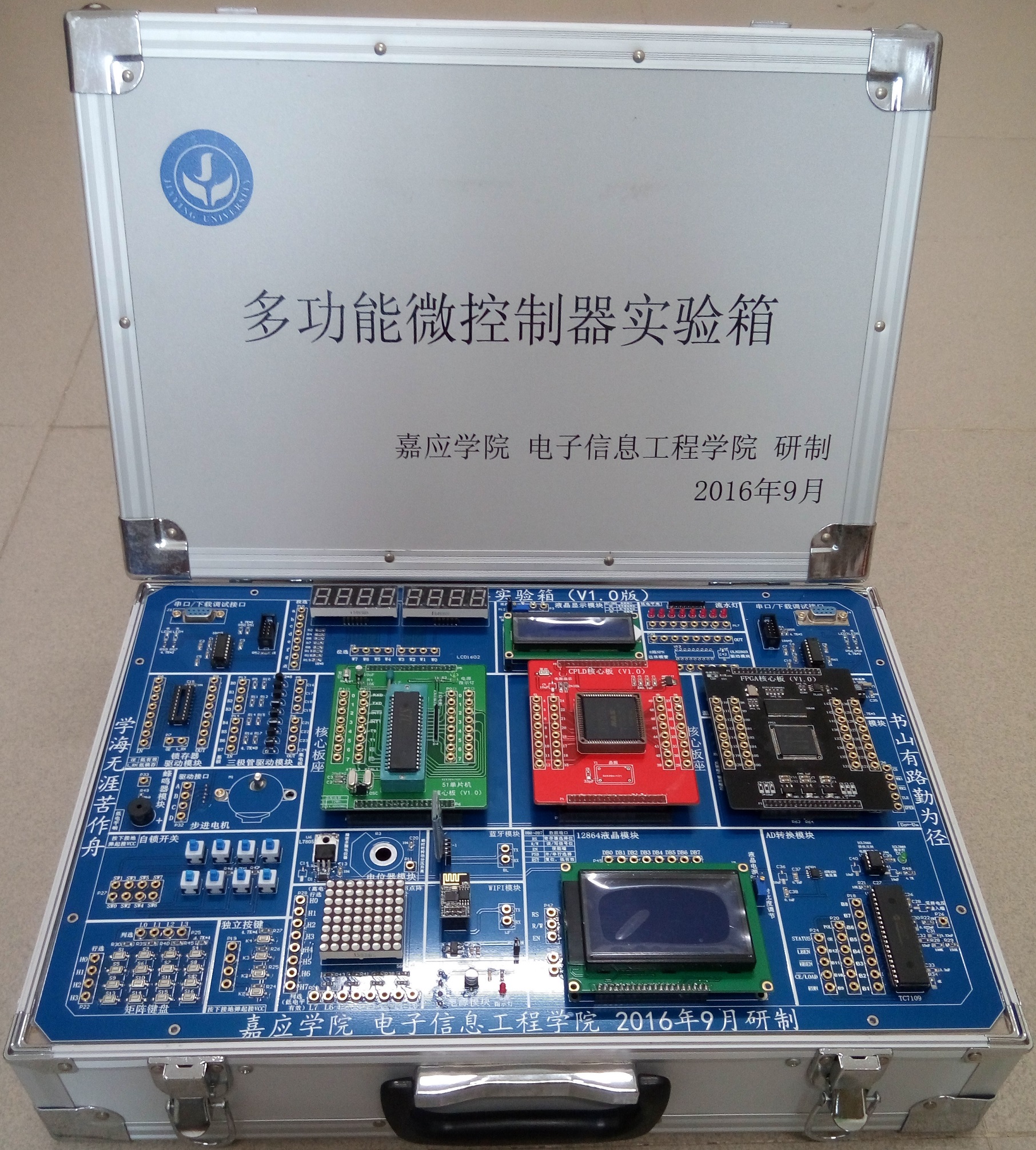

图3 多功能微控制器实验箱（V1.0版）照片

图4 三合一多功能单片机实验箱（V3.0版）照片

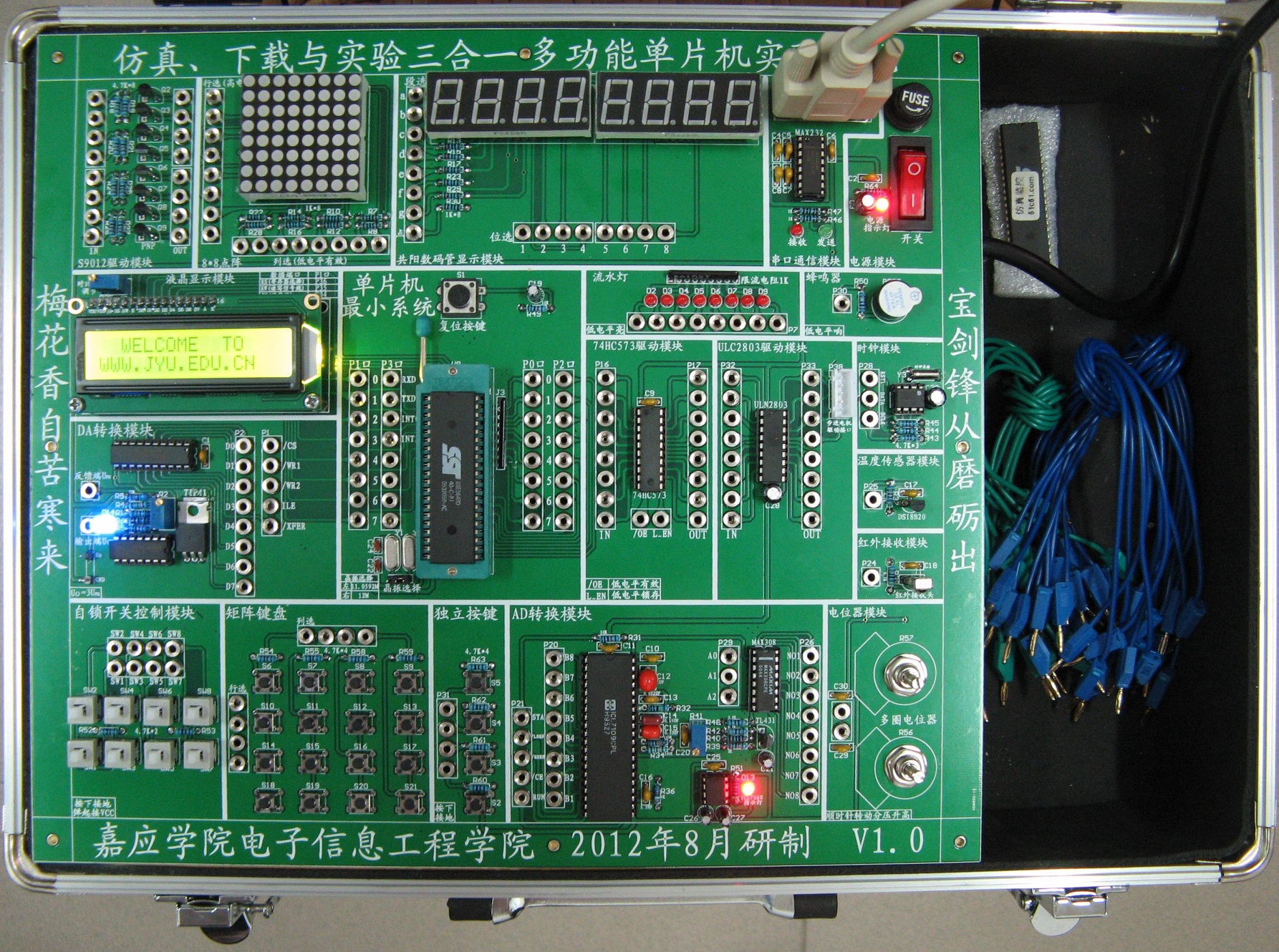

图5 三合一多功能单片机实验箱（V1.0版）照片

多功能微控制器实验箱简介--新版实验箱，要观看

单片机实验箱简介--旧版实验箱，可以不观看

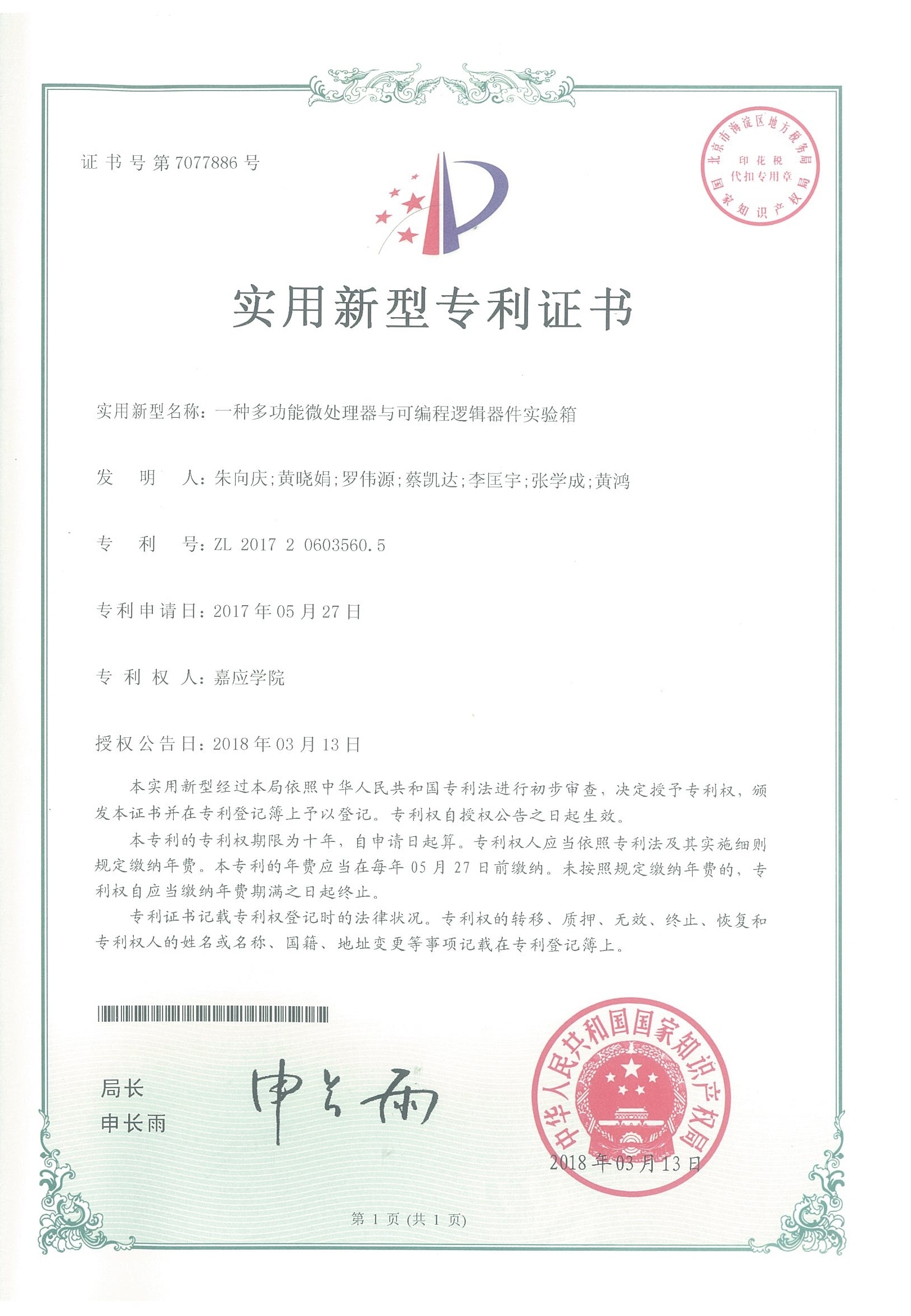

[1] 朱向庆,黄晓娟,罗伟源,等.一种多功能微处理器与可编程逻辑器件实验箱[P].中国:ZL201720603560.5,2018-03-13.

[1]朱向庆,朱万鸿,钟创平,等.多功能微处理器与可编程逻辑器件实验箱设计[J].实验技术与管理,2019,36(9):77-81.【北大中文核心】

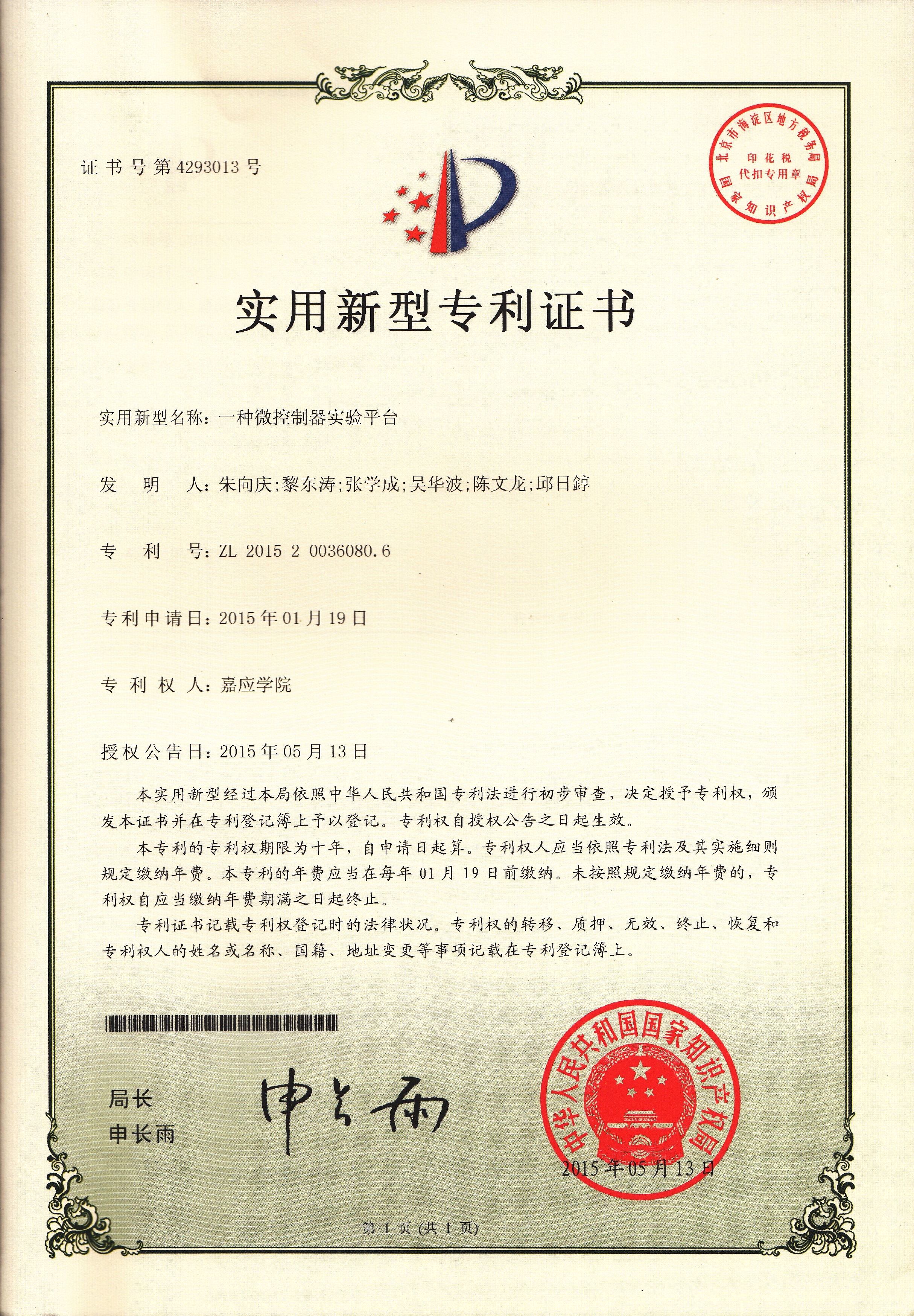

[1] 朱向庆,黎东涛,张学成,等.一种微控制器实验平台[P].中国:ZL201520036080.6,2015-05-13.

[1]朱向庆,黎东涛,苏超益,等.适合于项目教学法的三合一单片机实验箱设计[J].实验技术与管理,2013,30(7):57-61.
