VLAN的划分

VLAN原理与配置2-划分VLAN（辛继胜）

网络视频

1、交换机接口类型

VLAN的划分

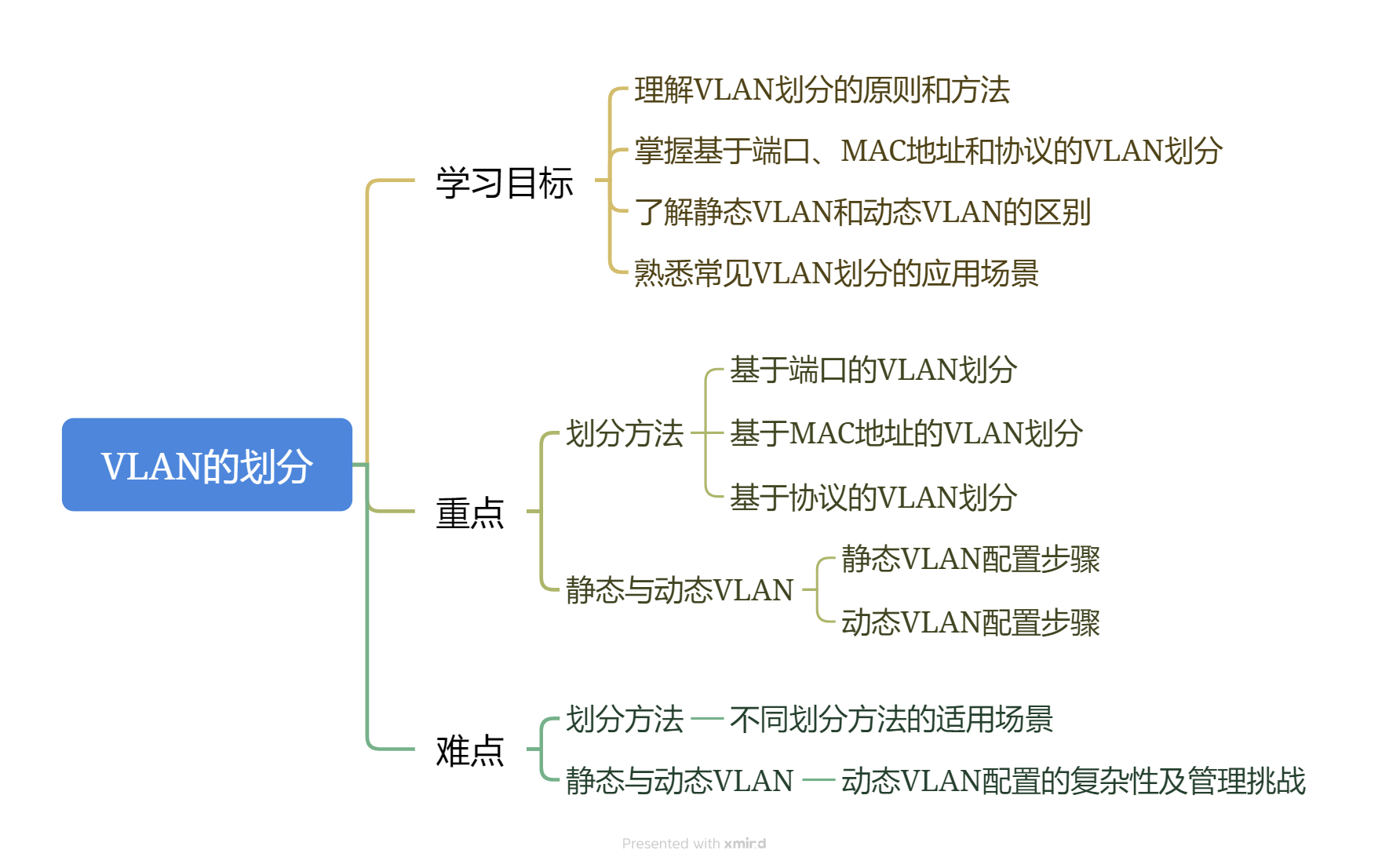

思维导图

课堂笔记

Access端口行为：
    接收数据：
        1、收到untag数据帧，首先用pvid号该数据帧打标签，然后放行。
        2、收到tag数据帧，判断端口的pvid==数据帧tag？
            2.1相同，放行。
            2.2不同，不放行。


    发送数据：
        1、首先比较pvid==tag？
            1.1相同，则放行，同时将数据帧标签tag剥掉，发送出去的数据帧变成一个untag数据帧
            1.2不同，则不放行。


Trunk端口行为：
    接收数据：
        1、如果收到一个untag数据帧，首先用pvid给数据帧打标签，然后判断数据帧的标签在不在allow列表中？
            1.1在allow列表中，放行
            1.2不在allow列表中，不放行
        2、如果收到一个tag数据帧，判断数据帧的标签在不在allow列表中？
            2.1在allow列表中，放行
            2.2不在allow列表中，不放行

    发送数据：
        1、首先判断是否放行，如果数据帧的标签在allow列表中，放行，然后判断数据帧tag==pvid？
            1.1、相等，就把数据帧标签剥掉，再发送出去。
            1.2、不相等，保留数据帧原来的标签发出去。
        2、首先判断是否放行，如果数据帧的标签不在allow列表中，不放行。


Hybrid端口行为：
    接收数据：
        1、当收到一个untag数据帧，首先用端口的pvid号给数据帧打标签，然后用tag列表或者untag列表判断是否放行，
            1.1、如果数据帧标签在tag列表或者untag列表中，就放行，数据帧标签不变。
            1.2、如果数据帧标签不在tag列表或者untag列表中，就不放行。
        2、当收到一个tag数据帧，用tag列表或者untag列表判断是否放行，
            2.1、如果数据帧标签在tag列表或者untag列表中，就放行，数据帧标签不变。
            2.2 如果数据帧标签不在tag列表或者untag列表中，就不放行。

    发送数据：
        1、首先判断是否放行，如果数据帧标签在tag列表或者untag列表中，就放行。
            1.1 如果数据帧标签在tag列表中，放行，保留标签。
            1.2 如果数据帧标签在untag列表中，放行，剥掉标签。
        2、首先判断是否放行，如果数据帧标签不在tag列表或者untag列表中，就不放行。

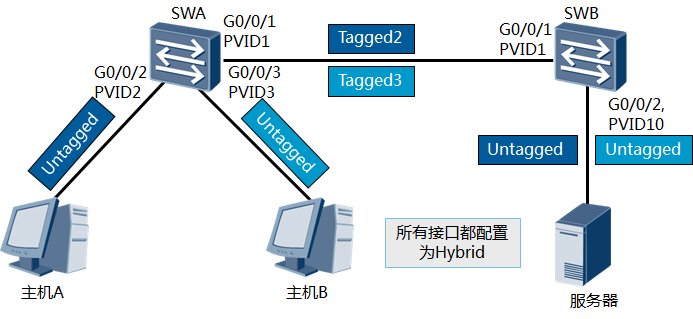

Hybrid端口转发数据示例：

l要求主机A和主机B都能访问服务器，但它们之间不能互相访问。要求交换机连接主机和服务器的端口，以及交换机互连的端口都配置为Hybrid类型。l交换机连接主机A的端口的PVID是2，连接主机B的端口的PVID是3，连接服务器的端口的PVID是10。

SWA
1、G0/0/2 Hybrid,PVID=2,TAG=空  ,UNTAG=2,10

2、G0/0/3 Hybrid,PVID=3,TAG=空  ,UNTAG=3,10

3、G0/0/1 Hybrid,PVID=1,TAG=2,3,10  ,UNTAG=空

SWB
1、G0/0/1 Hybrid,PVID=1,TAG=2,3,10  ,UNTAG=空

2、G0/0/2 Hybrid,PVID=10,TAG=空  ,UNTAG=2,3,10
