工厂的电力负荷及负荷曲线

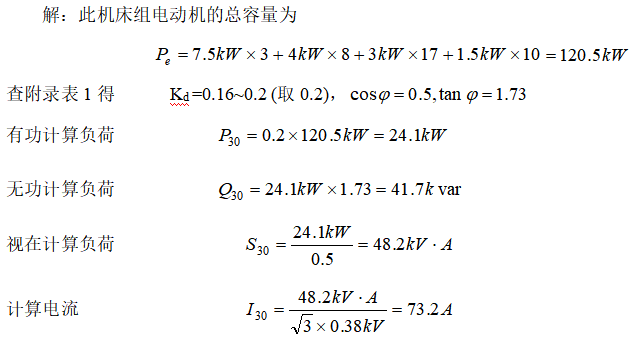

例题 1、已知某机修车间的金属切削机床组，拥有380V的三相电动机7.5kw3台，4kw8台，3kw17台，1.5kw10台。试用需要系数法求其计算负荷。

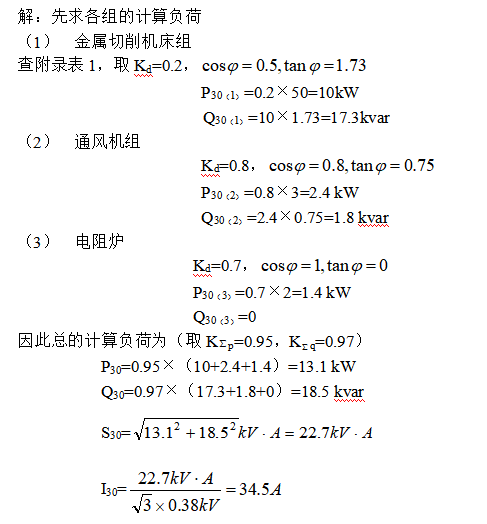

例题 2、某机修车间380V线路上，接有金属切削机床电动机20台共50kW（其中较大容量电动机有7.5kW1台，4Kw3台，2.2Kw7台），通风机2台共3kW，电阻炉1台2kW。试用需要系数法确定此线路上的计算负荷。
