【学习目标】

1.知识目标

  E掌握销轴类零件的加工工艺及程序编制方法

  E掌握FANUC 0I-TD系统简单指令G00/G01、G02/G03。

  E熟悉进给功能F、主轴功能S及刀具功能T指令。

2.技能目标

  E能够分析及编制销轴类零件加工工艺文件

  E能够编制销轴类零件加工程序

  E熟悉德国KELLER软件SYMPLUS车削仿真软件

  E熟悉配备FANUC 0I-TD系统的车床的基本操作，能加工简单零件

  E能正确使用测量工具检查，能分析零件加工质量

  E能对数控车床进行日常保养

【任务导入】

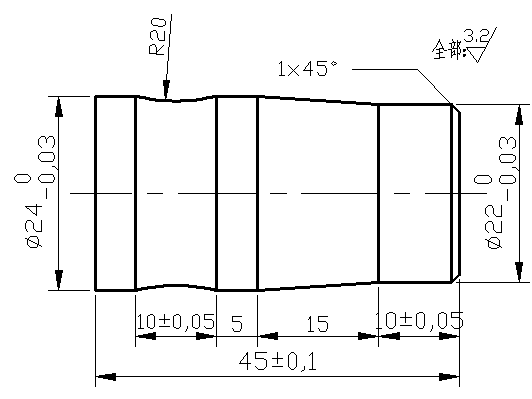

 加工如图1-1所示销轴零件，毛坯为45#材料。要求设计数控车加工工艺方案，编制机械加工工艺卡、数控车工序卡、数控程序卡，用SYMPLUS车削仿真软件模拟加工，确认无误后，在数控车床上进行加工，分析加工质量，改进加工工艺及程序。

【任务分析】

    1、  加工任务分析。该零件结构简单，所有轮廓由直线和圆弧构成，加工部位无特殊要求。

   1）毛坯形状和尺寸的确定。

   2）机床选择。

   3）工件的装夹与定位。

   4）刀具、量具的选择。

   5）数控加工工艺方案的拟定、切削参数的确定并填写工艺卡。

   6) 数控程序编制及仿真。

   7) 零件加工及检查。

2、安全生产及5S要求。

   1）正确穿戴劳保用品；

   2）严格按机床操作规程进行机床操作；

3）工件、量具、刀具、夹具定置摆放，保持机床及周边环境卫生。

3、加工环境

     CK6140数控车床 配备广数980TDb、FANUC 0I-TD系统。
