【学习目标】

1.知识目标

E会正确利用G40、G41、G42、G71和G70指令进行车削加工程序编制；

E能根据零件图纸和技术资料，获取数控加工所需的信息资料；

E能独立设计数控车加工工艺方案、编制数控程序、刀具卡及工序卡；

E能独立完成连接轴数控仿真加工和调试；

E能检验加工轨迹及仿真加工尺寸的正确性。

2.技能目标

E能够分析及编制连接轴零件加工工艺文件；

E能够编制连接轴零件加工程序；

E熟悉德国KELLER软件SYMPLUS车削仿真软件；

E熟悉配备GSK980T数控系统的机床的基本操作，能加工简单零件；

E能正确使用测量工具检查零件精度，能分析零件加工质量。

【任务导入】

加工连接轴零件，如图4-1所示，材料为铝6061，毛坯为¢80的6061铝合金材料。要求设计数控车加工工艺方案，编制机械加工工艺卡、数控车工序卡、刀具卡、数控程序卡，编制数控车加工程序并进行程序的仿真模拟，并对模拟结果进行测量及分析改进。

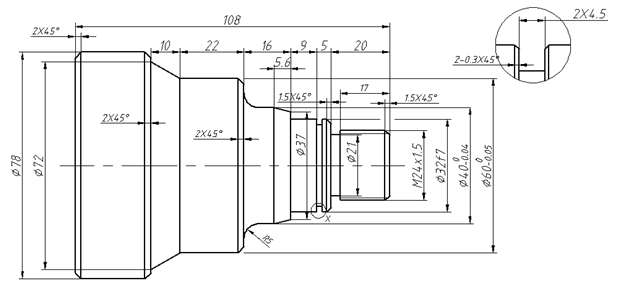

图4-1 连接轴零件图

【任务分析】

   1、  加工任务分析

    由连接轴零件图可知，外表面要加工一系列的阶梯轴、槽位、斜角和螺纹。它们之间有一定的位置要求和精度要求。连接轴右端面为螺纹联接部位，需要和另一个连接零件进行配合，其尺寸加工精度有要求：¢32f7、¢40⁰_-0.04、¢60⁰_-0.05 。

  1）毛坯形状和尺寸的确定。

  2）机床选择。

  3）工件的装夹。

  4）刀具、量具的选择。

  5）数控加工工艺方案的拟定、切削参数的确定并填写工艺卡。

  6) 数控程序编制及仿真。

  7) 零件加工及检查。

2、安全生产及5S要求

  1）正确穿戴劳保用品；

  2）严格按机床操作规程进行机床操作；

  3）工件、量具、刀具、夹具定置摆放，保持机床及周边环境卫生。
