1. 一、  装夹与定位

 （一）采用三爪卡盘装夹。

（二）工件装夹及找正。（见表4-1工件装夹及找正要求）

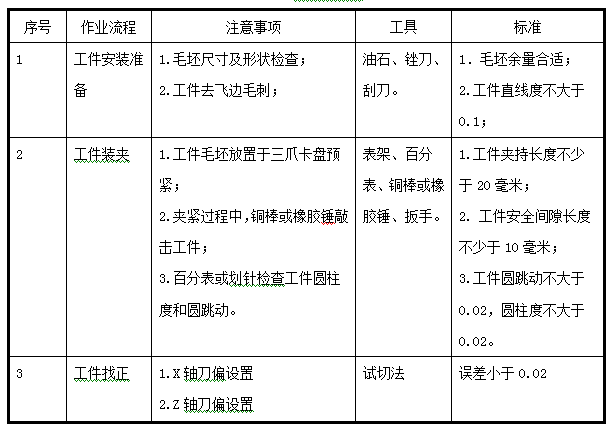

表4-1工件装夹及找正要求

1. 二、加工工艺设计

1）工艺分析：该零件由外圆柱面、及圆弧面组成。零件材料为LV6061，切削性能较好，无热处理和硬度要求。

2）加工过程：

①对刀设置编程原点在右端面中心处

②用G71指令编程粗车各外形，X向单边留余量0.25，Z向留余量0.2

③用G70指令编程精车各外形

④切2mm槽和3mm退刀槽

⑤车螺纹

⑥切倒角

⑦切断

3）选择刀具：选取硬质合金93°左偏车刀，用于粗车零件外形，刀尖圆角半径R＝0.4mm，位于T01刀位。选择硬质合金35°尖刀，用于精车零件外形，刀尖圆角半径R=0.2mm，位于T02刀位。选择硬质合金切槽刀用于切槽和切断，刀宽2mm，位于T03刀位。选择硬质合金60°外螺纹车刀，用于车削螺纹，位于T04刀位。

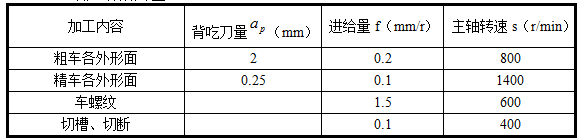

4）确定切削用量：

  三、制定加工工艺卡片

（1）数控加工刀具卡片

  制定数控加工刀具卡，如表4-2所示。

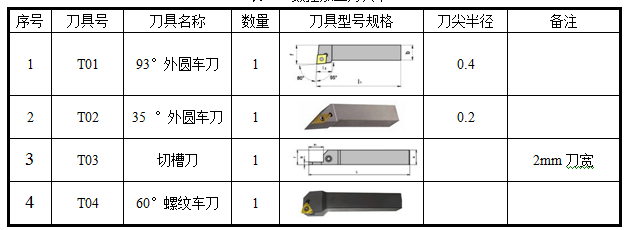

表4-2数控加工刀具卡

  制定数控加工工序卡，如表4-3所示。

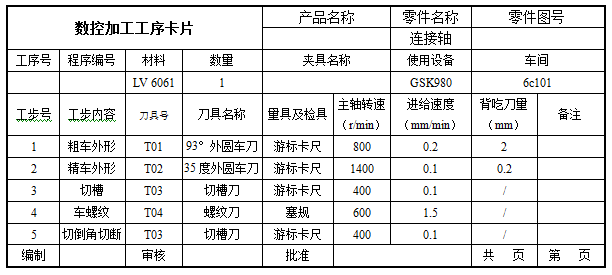

表4-3数控加工工序卡

         (3)数控加工参考程序

  编写连接轴加工程序，如下表4-4所示。

表4-4数控加工程序卡

四、仿真模拟

1. 1.启动软件：开始/程序/KELLERSystems Chinese/SYMpuls/ SYMpuls Turning 或点击桌面SYMpulsTurning图标，启动软件进入以下界面，如图4-6所示。

图4-6凯勒数车界面

2.选择单击数控基础或按F2进入，如图4-7所示。

图4-7运行方式选择界面

3.选择单击PAL控制器或按F3进入编程进入界面，如图4-8所示。

图4-8 编程进入界面

4.选择新建程序、作为主程序，单击OK或按F10进入程序设置界面，在此界面设置工件名称、毛坯、刀库等信息。

5.进入编程界面既可以输入程序进行仿真。
