理想电源等效分析

视频预习任务：3.6

3.6.1 理想电源等效分析、3.6.2 理想电源等效例题分析一、知识点挖掘与归纳总结

1. 电源的等效变换又可以分为两大类：的等效变换和 的等效变换。

2. 根据理想电源的种类和电路基本连接方式，对理想电源的等效，需要考虑哪几种等效情况？

 3.自行总结图 3..6.1 所示（a）、（b）两种理想电压源连接方式与区别，分析其等效情况，得出等效结果，总结理想电压源串联等效的相关结论。

        （a）                        （b）

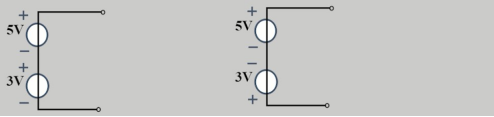

             图3. 6.1  理想电压源串联等效例题

   4.自行总结图 3.6.2 示（a）、（b）、（c）三种理想电压源连接方式与区别，分析其等效情况，出等效结果，总结理想电压源并联等效的相关结论。

            （a）                   （b）                  （c）

                          图3.6.2  理想电压源并联等效例题

  5 .自行总结图 3.6.3 示（a）、（b）两种理想电流源连接方式与区别，分析其等效情况，得出等效结果，总结理想电压源流串联、并联等效的相关结论。

                                   （a）                       （b）

图 3..6.3  理想电流串源、并联等效例题

6. 关于理想电源混联的等效分析，需要清楚下述三个电路知识点：

①理想电压源提供 的电压信号，其电流由 决定；

②理想电流源提供 的电流信号，其端电压由 决定；

③串联电路各串联元件流过 电流；并联电路各并联元件 相等；

 ④分析图3.6.4 示（a）、（b）两种理想电流源连接方式与区别，自行利用上述三个知识点分析其等效情况，得出等效结果，总结理想电源混联等效的相关结论。

（a）（b）

图 3..6.4  理想电流混联等效例题

二、知识应用

1.对图 3.6.5（a）、（b）电路进行等效，画出最终等效电路

           （a）                          （b）

                   图3. 6.5理想电流等效习题

由KVL知道，当n个电压源串联时（如图2.4.1所示），可以用一个电压源等效替代，这个等效电压源的电压等于各串联电压源电压的代数和，即

图2．4．1  电压源

只有电压相等的电压源才允许同相性并联。此时电压源中的电流不确定。

从外部性能等效的角度来看，任何一条支路与电压源u_s并联后（这个并联组合与外部电路相联接），总可以用一个等效电压源替代，等效电压源的电压为u_s，等效电压源中的电流等于外部电流 i而不等于替代后的电压源的电流，如图2.4.2中的图(a)，(b)，(c)均可等效为(d)。

图2．4．2  电压源与各支路的并联

如图2.4.3a所示，当n个电流源并联时，可以用一个电流源等效替代，这个等效电流源的电流（如图2.5.3b所示）：

图2．4．3  电流源的并联

只有电流相等的电流源才允许同相性串联。此时电流源中的电压不确定。

任何一条支路与电流源i_s串联后，总可以用一个等效电流源替代，等效电流源的电流为i_s，电压等于外部电压u而不等于替代后的电流源的电压，如图2.5.4中图(a），(b)均可等效为(c)。

图2．4．4  电流源与各支路的串联
