电路的相量图
-
1 课程内容
-
2 典型例题
-
3 参考文献
上一节
下一节
相量图可以直观地显示电路中各相量之间的关系，并可用来辅助电路的分析计算。
画相量图的一般方法：
第一种：以电路并联部分的电压相量为参考，根据支路的VCR确定各并联支路的电流相量与电压相量之间的夹角；然后根据结点上的KCL方程，用相量平移求和法则，画出结点上各支路电流相量组成的多边形。
第二种：以电路串联部分的电流相量为参考，根据支路的VCR确定有关电压相量与电流相量之间的夹角；再根据回路上的KVL方程，用相量平移求和的法则，画出回路上各电压相量所组成的多边形。
相量图不但可以形象地表明电路中电压、电流的相位关系，而且还可以借助相量图求出未知的电压、电流以及相位差。这种借助于相量图分析正弦稳态电路的方法称为相量图分析法。在相量图中，VAR、KCL、KVL两类约束是用几何关系表示的，可以借助于几何关系利用已知的电压、电流及其相位关系等求出未知的电压、电流。
相量图分析法一般分为两步：
第一步：定性地绘出电路的相量图。
第二步：利用相量图所表示的几何关系，利用初等几何、代数和三角知识求出未知量。

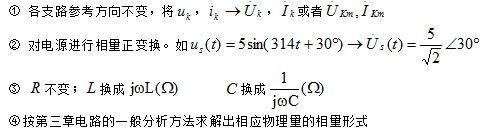

画电路的相量模型的方法：

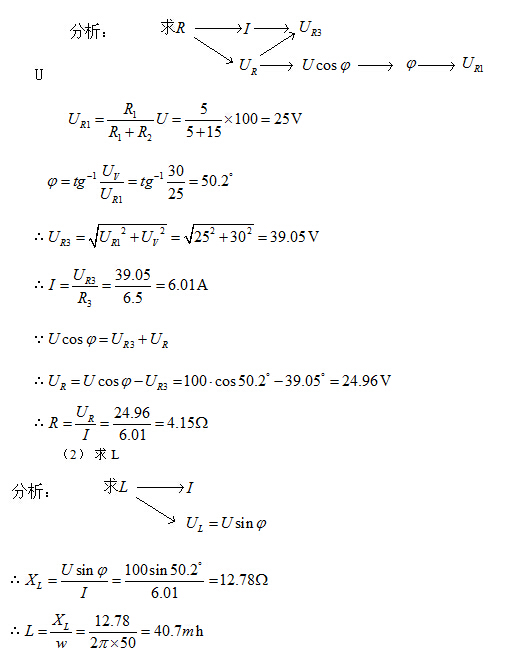

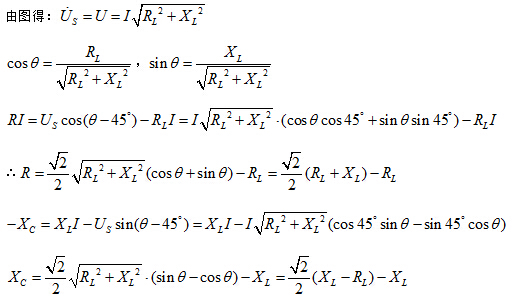

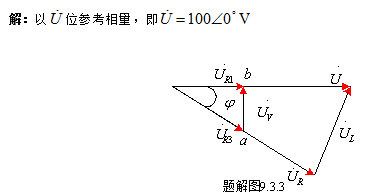

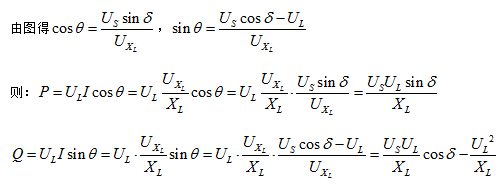

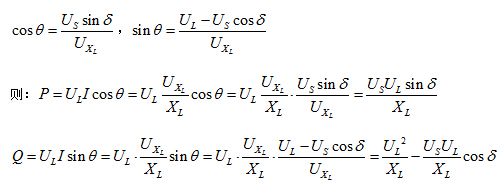

解：
,
