理想电流源

一、关键信息挖掘、归纳总结、知识应用

1.根据理想电压源的定义：能独立向外电路提供恒定电压的二端元件给出理想电流源的定义

2.
根据图2. 8.1 为理想电流源电路符号，自行分析总结该电路符号上包含哪些元件属性？

                    图2.8.1 理想电流源电路符号

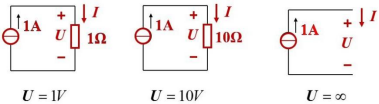

3. 理想电流源视频例图电路及电路分析结果如图 8.2，比较三个电路及分析结果，总结理想电流源的主要特点，并根据特点画出元件的伏安特性曲线。

图2.8.2 理想电流源例图

4..理想电流源元件的功率分析

理想电流源电压、电流方向如图2.8.3（a）、（b）l 两图所示：

               （a）                             （b）

                图2.8.3 理想电流源功率分析图

(1)a 图元件电压、电流为  参考方向，元件功率计算公式为p 吸=                              ，p  发=              ；

(2)b 图元件电压、电流为 参考方向,元件功率计算公式为p 吸=                                   ，p  发=            ；

5. 为什么在实际电路分析时，我们通常把电阻元件上电压电流设为关联参考方向，而把理想电压源和理想电流源上电压电流设为非关联参考方向？

电流源也是一个二端理想元件，不管外部电路如何，其输出电流总能保持定值或一定的时间函数，其值与它的两端电压u 无关的元件定义为理想电流源。

电流源具有如下特点：

1．通过电流源的电流与电压无关，总保持为某给定的时间函数，不会因它所联接的外电路的不同而改变；

2．元件的端电压则随与它所联接的外电路的不同而不同；

3．电流源只能并联，不能串联；

4．理想电流的内阻为∞。

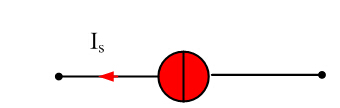

电流源在电路中的图形符号如图1.8.5所示。其中，Is表示电流源的电流，箭头所指的方向为Is的参考方向。

图1.8.5 理想电流源的图形符号

理想电流源的电压、电流关系：

（1）电流源的输出电流由电源本身决定，与外电路无关；与它两端电压方向、大小无关；

（2）电流源两端的电压由其本身输出电流及外部电路共同决定。

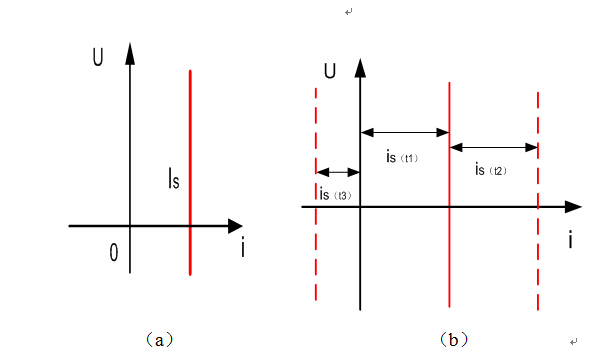

其伏安特性曲线如图1.8.6所示。

图1.8.6  理想电流源的伏安特性

(4)电流源的功率

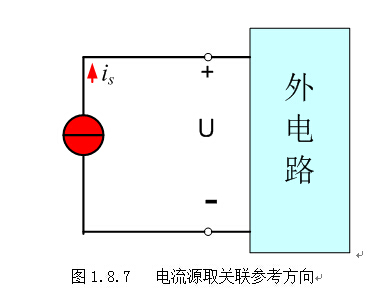

电流源的电流是一定的，但电压的实际极性和大小则与外电路有关。电流源也有两种工作状态，通常对电流源的电流和电压取非关联参考方向，如图1.8.7所示，则电流源发出的功率为：

P=ui

P>0, 电流源发出功率，i_s的流出端为其端电压的实际高电位端。

P<0, 电流源吸收功率，i_s的流出端为其端电压的实际低电位端，电流源处于负载工作状态。
