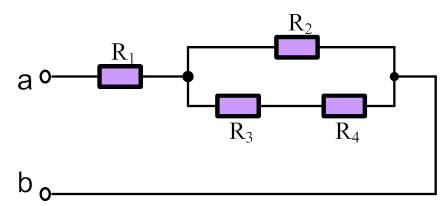

当电阻的连接中既有串联又有并联时，称为电阻的串、并联或简称混联。如图2.3.3所示就是一个混联电路，其等效电阻为：
图2.2.3 电阻的混联示例

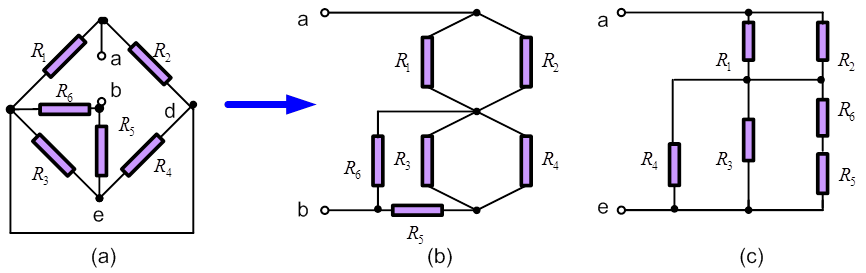

当电阻串、并联关系不易看出时，可以在不改变元件间的联接关系条件下，将电路画成比较容易判断的串、并联形式。改画原则是：
l 引出端先画出，并将其余节点标出节点代号，再将各元件联接在相应的节点间。
l 无电阻的导线最好缩成一点，并尽量避免各支路相应交叉。
l 当输出端不改变时，各电阻间的串、并联关系往往发生改变。

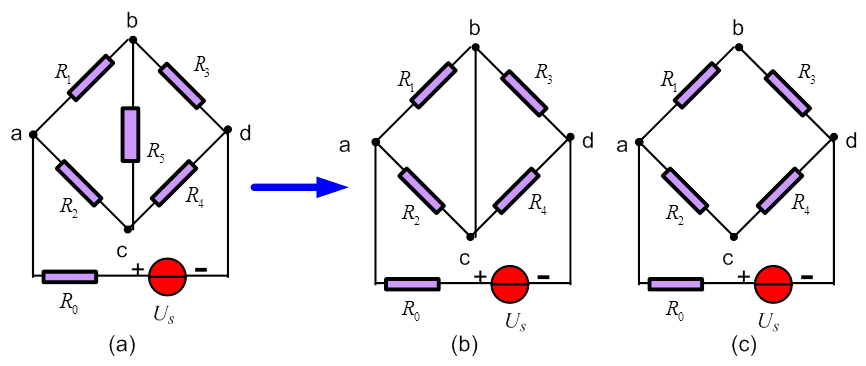

l 有些电路中，电阻元件间本来不存在串、并联关系，但当元件参数和联接方式具有某种对称性时，可以在电路中找到一些等电位点，把等电位点联在一起，不会使电路中的各元件电位发生变化，但却可能使电路得到简化。
l 两个等电位点间的任何含电阻的无源支路中必然没有电流，可以将它们断开而不影响电路的其余部分。
