课程思政：通过割集的学习，割集可以认为是广义的节点。据此可以引导学生要联系的、发展的、全面的眼光看问题，抓住事物的本质特征。同时引入MATLAB编程内容，增加同学们的兴趣，提高同学们的参与率。

 本章重点:

 1. 关联矩阵、割集矩阵、基本回路矩阵和基本割集矩阵的概念

 2. 回路电流方程、结点电压方程和割集电压方程的矩阵形式

                电路方程的矩阵形式

 1. 割集

 割集Q：连通图G中支路的集合，具有下述性质：

l 把Q中全部支路移去，图分成二个分离部分。

l 任意放回Q 中一条支路，仍构成连通图。

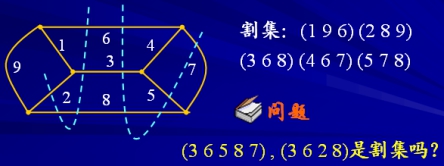

基本割集（单树支割集）：只含有一个树枝的割集。割集数＝n-1。如右图虚线构成基本割集矩阵。

注意：

l 连支集合不能构成割集。

l 属于同一割集的所有支路的电流应满足KCL。当一个割集的所有支路都连接在同一个结点上，则割集的KCL方程变为结点上的KCL方程 。

l 对应一组线性独立的KCL方程的割集称为独立割集 ，基本割集是独立割集，但独立割集不一定是单树支割集。（能构成KCL方程组）
