16.2 二端口的方程和参数
导学关键：通过知识点挖掘了解二端口网络参数引入的必要性；了解二端口网络的四种参数引入的前提，理解Y、Z、T参数的意义；在归纳总结部分，引导学生通过核心知识点，总结Y、Z、T参数求解的方法；通过应用理解互易二端口和对称二端口四种参数的数目及关系。
知识点1：Y参数方程（短路导纳矩阵）
观看视频17.2
一、知识点挖掘：
1、本章学习的二端口网络只含线性 R、L、C、M和线性受控源，不含 ，而且其中所有电感和电容都处于 状态。用运算法进行分析时，在复频域模型中没有 。
2、用二端口概念分析电路时，主要研究二端口的外特性即端口处 和 之间的关系，描述这种电压、电流关系的方程称为 方程。
3、二端口网络端口电压电流有四种不同的方程来表示，即 方程、 方程、
方程和 方程。

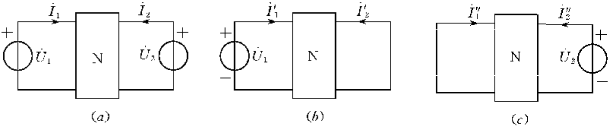

4、如下图所示，当两个端口的电压为已知时，利用替代定理将两个端口用已知 来替代，则端口电流可视为 单独作用时产生的电流之和，此时二端口的电压电流关系可以用 参数和 参数方程来表示。
5、二端口的Y参数方程为 。
6、互易性二端口网络的Y参数条件是 ，对称性二端口网络的Y参数条件是 ；互易二端口有 个独立的参数，对称二端口有 个独立的参数。
二、归纳总结：总结二端口网络的Y参数矩阵形式和Y参数的计算方法。
三、知识应用：
运用所学知识求解二端口网络的Y参数。

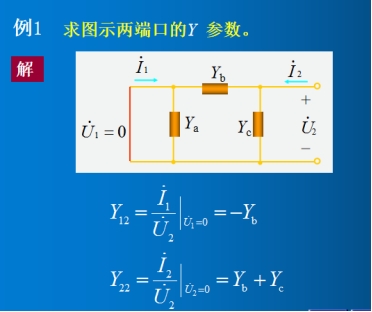

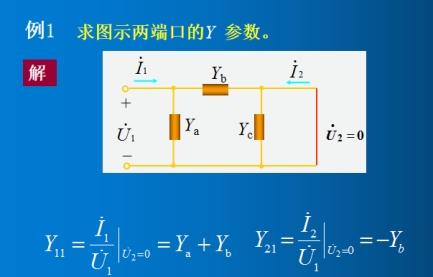

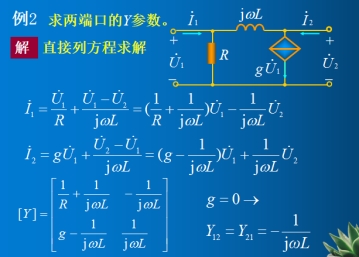

例1：求图示两端口的Y 参数。
通过例题的分析求解，回答下面问题：
1、二端口网络Y参数的物理意义是什么？
2、什么是互易二端口网络？
3、什么是对称二端口网络？
知识点2：Z参数方程（开路阻抗矩阵）
一、知识点挖掘：

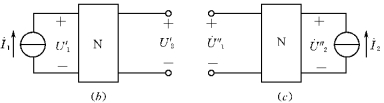

1、当两个端口的电流为已知时，利用替代定理将两个端口用已知 来替代，则端口电压可视为 单独作用时产生的电压之和。
2、二端口的Z参数方程为 。
3、互易性二端口网络的Z参数条件是 ；对称性二端口网络的Z参数条件是 。
4、 Z参数矩阵与Y参数矩阵的关系是 。
二、归纳总结：

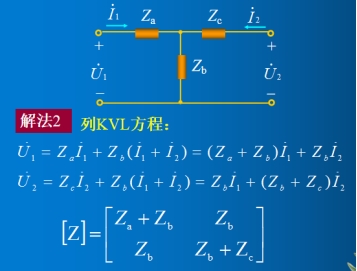

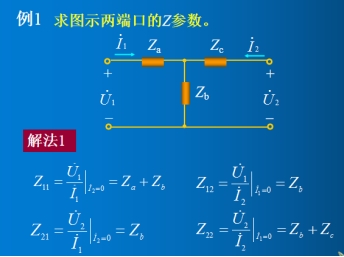

总结二端口网络的Z参数矩阵形式和Z参数的计算方法。
三、知识应用：
通过例题的分析求解，回答下面问题：
1、二端口网络Z参数的物理意义是什么？
2、二端口网络是否均有Z、Y参数？
知识点3：T参数方程（传输参数矩阵）
一、知识点挖掘
1、T参数反映的是 和 之间的关系，所以也成为 参数。

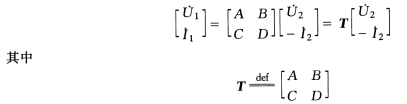

2、二端口网络的T参数方程为 。
3、互易性二端口网络的T参数条件是 ；对称性二端口网络的T参数条件是 。
二、归纳总结：
总结二端口网络的T参数矩阵形式和T参数的计算方法。
三、知识运用
通过例题的分析求解，回答下面问题：
1、二端口网络T参数的物理意义是什么？
