建筑识图竞赛建筑部分知识点及绘图

 通用部分：1.根据提供的“样板文件”，按要求绘制建筑平面图。“样板文件”中锁定的图层内容不得做任何修改。

        2.按要求设置图层。

  注：1.文字、标注样式、图框按指定要求设置。

     2.选手将绘制好的dwg文件按指定要求命名后，存放在指定文件夹内，否则不予评分。

一、总平面图

总图中需注意场地机动车出入口离十字路口边线至少70米。

坡度较大时，机动车停车场车位的布置须垂直于坡度

加粗外框线为新建建筑、普通线为已有建筑，填黑的三角形上面的数字是绝对标高，注意认识边坡挡土墙的符号（跟直尺的标注差不多）。

会通过等高线看山脊和山谷，会认识风玫瑰图（虚线夏季、加粗实线表示全年），会根据风玫瑰图（指北针）看房屋（主入口）朝向。

最高洪水位线向上500mm才可以建造建筑物。

二、建筑平面图

  1、公共建筑入口需要有残疾人坡道，一层需要有残疾人卫生间、需要有无障碍电梯供上下交通，二层及以上对残疾人卫生间设置没有要求。

会认识防火分区和防烟分区，知道防火楼梯间和防烟楼梯间的设施有哪些不同。

2、防烟楼梯间有前室。

（了解）（1）防烟楼梯间前室的面积，对公共建筑不应小于6 平方米，与消防电梯合用的前室不应
小于10平方米；对于居住建筑不应小于4.5平方米，与消防电梯合用前室的面积不应小于6 平方米；
对于人防工程不应小于10平方米。

     （2）前室和楼梯间的门均应为乙级防火门，并应向疏散方向开启。

     （3）如无开窗，须设管道井正压送风。但是一类高层必须有管道正压送风。消防疏散楼梯的最小尺寸要求需要知道，到一楼如果楼梯间开门，需要看看楼梯间门的净高是不是2米，无2米净高不算出入口。室外楼梯作为疏散楼梯，梯段到楼层门的距离、梯段净宽2200、平台净高2000、梯段栏杆高度900，平台超过500设置1050栏杆等。

3、门的开启方向开向疏散方向（除了房间）；公共建筑内房间的疏散门数量均不少于2个，除幼儿园、老年人建筑、医院、教学建筑内位于走道尽端的房间外，其他可以设置一个疏散门的情况如下：

  （1）位于两个安全出口之间或袋形走道两侧的房间，对于办公室建筑面积不大于120㎡的房间可设1个疏散门；

  （2）位于走道尽头的房间，建筑面积小于50㎡且疏散门的净宽度不小于0.9米的房间可设置一个疏散门，位于走道尽头的的房间，由房间内任一点至疏散门的直线距离不大于15米、建筑面积不大于200㎡且疏散门的净宽度不小于1.4米。

L型建筑内拐角开窗，窗户的间距要求。

绘制平面图中的内容，主要有轴线、墙体和柱、门窗、家具和洁具、台阶坡道等，并标注尺寸和图名、按比例要求套入图框。

4、、轴线：注意分轴线

       A轴线前的轴线为，1轴和2轴之间为

5、墙体和柱：注意不同地面高差（如卫生间）交界处需要有高差线。

            结构图上剪力墙在建筑图上别画成普通墙体。

            柱是轴线居中还是与墙体边平齐。

6、门窗：门的开启方向（疏散走道、楼梯是否向疏散方向开启）

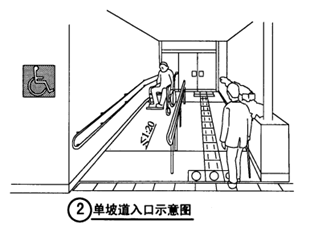

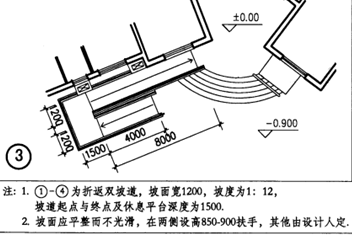

7、台阶坡道：无障碍坡道。1:12坡度，最大高度0.75m。

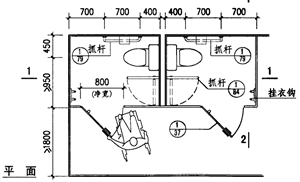

8、无障碍厕位：

三、建筑立面图

立面图中，注意防火分区之间的防火处理，如平面上的防火挑檐、玻璃幕墙上的防火隔离带等，立面图有没有画出等.

绘制立面图中的内容，主要有地坪线和外轮廓线、台阶、坡道、勒脚、门窗、雨篷、阳台、檐口屋顶等，并标注尺寸、标高和图名、按比例要求套入图框。

1、地坪线和外轮廓线：用PL线，地坪线100、外轮廓线50，局部后面的投影可以不加粗。

2、台阶、坡道、勒脚：注意后面的投影，特别是无障碍坡道的栏杆扶手。

3、门窗：窗台离地面高度小于900需要加栏杆。

         老虎窗的画法。

4、雨篷、阳台、檐口屋顶：须注意栏杆的高度，多层1050，高层1100。

        入口雨篷、阳台如果下侧高度达不到2m，可以将地面降低处理。

        侧面外挑长度须与平面图一致。

5、需要注意画出投影到的构件。

四、建筑剖面图

绘制剖面图中的内容，主要有剖到的台阶、雨篷、室内外地面、楼板层、墙、屋顶、门窗等，并标注尺寸、标高和图名、按比例要求套入图框。

1、剖到的部分需要填充。熟记几种填充图案：普通砖、砼、钢筋砼、压实填土、保温层、防水卷材画法。

2、入口台阶需每一踏步均分（基本按照150X300均分），但须注意比正负零略低。

3、雨篷须注意与墙体交界处须做止水带，下侧净高与里面同。

4、室内外地面要有PL线，100厚，下侧画素土压实填充。

5、楼板层：须注意跳空部位、电梯井、管道井处没有楼板层。

6、墙：剖到的墙体需要填充。

    7、屋顶：需注意平屋面还是坡屋面，坡屋面的坡度画法。如有要求的话，按照屋面做法相应的画一些装饰线。

8、门窗：注意门窗上侧一般需要有过梁（可以与框架梁合并）。

9、需要注意画出投影到的构件，除了竞赛时明确注明不需要。

10、入口大厅上空、阳台，需要有砼翻边，防止高空坠物。

五、建筑详图

绘制详图中的内容，主要有各种构造形式及材料、规格、相互连接方法、相对位置等，并标注尺寸、标高，完成详图符号与比例的注写。按比例要求套入图框。

1、地下室部分

地板与墙体卷材搭架

水平墙体卷材搭架

2、变形缝的处理

水平

屋面

3、屋面做法（参考画法，具体按照建筑说明做）

正常屋面

倒置式屋面

4、屋面防水做法

  5、楼梯的画法：注意楼梯的第一踏步和最后一踏步；楼梯栏杆的关系。

6、卫生间的地漏和排水坡度。

  7、檐口板需要比梁低一点，外侧需要有个翻边。

  8、阳台主要就是栏杆的高度（1050/1100）和竖直杆件的距离（110）。

建筑识图竞赛结构部分知识点及绘图

结构部分主要是三本图集要非常熟悉和记住。

1、16G101-3基础部分

将筏板基础的钢筋布置、柱和剪力墙钢筋在基本部分的纵筋和箍筋搞清楚。

需要注意基础部分的一些不同，如基础梁底部通长钢筋两跨不同，小跨靠近大跨的支座部位，钢筋应该是大跨的，因为钢筋连接部位应该在小跨跨中（原理与上部结构梁的上侧通长连接点相同，但是上部结构梁一般通长钢筋不同跨是一样的）。

2、16G101-1上部结构

重点搞清楚柱和剪力墙在地下室（要会看地下室顶板是否嵌固，一般均为嵌固）上下的纵筋和箍筋布置。嵌固地下室顶板下层柱多出的纵向钢筋锚固处理与正常柱不同。

不同柱截面和梁截面处纵向钢筋，啥时连续啥时必须断开锚固。

整理剪力墙中，哪些梁除了正常配筋外，需要有剪力墙水平分布筋（连梁LL、暗梁AL），哪些不需要（边框梁BKL）？边框梁与连梁相交又如何处理？

知道边框梁、连梁纵筋和箍筋如果布置。

剪力墙墙身和边缘构件的钢筋布置和锚固。剪力墙拉结钢筋如何布置？

梁上柱钢筋的锚固、悬挑梁钢筋的布置。

3、16G101-2楼梯

搞清各种楼梯编号的含义（AT、BT、ATb等）。

知道楼梯梯段里面有哪几种钢筋，各自的作用是什么？

知道各种楼梯钢筋锚固的不同点。什么情况下la什么情况下lae之类?

滑动支座用在哪种楼梯里面，钢筋的布置与正常楼梯有何不同？

会看楼梯的结构剖面图。搞清楚尺寸标注和楼梯踏步数量之间的关系。
