第一届鲁班杯建筑识图技能竞赛真题

1、建筑施工图

2、结构施工图

3、识图试卷

附件一：全国高等职业院校土建施工类专业

首届“鲁班杯”建筑工程识图技能竞赛

建筑工程施工图识读  试卷

建筑工程施工图识读试卷第一部分（20题，每题2.5分，总分50分）

1.        本工程的南立面为      。

A．1~10轴立面    B．10~1轴立面     C．A~D轴立面    D．D~A轴立面

2.        本工程勒脚做法是      。

A．文化石贴面                B．面砖贴面           C．花岗岩贴面       D．未注明

3.        本工程的外窗为      。

A．铝合金窗          B．塑钢窗            C．钢窗                       D．未说明

4.        本工程的墙体保温材料为      。

A．聚苯板               B．聚合物砂浆Ⅱ型   C．玻璃棉                   D．岩棉

5.        雨篷构造做法中采用      防水。

A．卷材                   B．涂膜              C．防水砂浆              D．细石防水混凝土

6.        本工程墙体厚度有       mm。

A．100、300         B．200、300          C．240、300         D．300

7.        本工程屋面排水方式采用      。

A．内檐沟               B．外檐沟            C．内外檐沟均有     D．自由落水

8.        四层平面图中共有      种类型的门。

A．2                B．3                 C．4                D．6

9.  下列关于轴线设置的说法不正确的是      。

A．拉丁字母的I、O、Z不得用作轴线编号

B．当字母数量不够时可增用双子母加数字注脚

C．1号轴线之前的附加轴线的分母应以01表示

D．通用详图中的定位轴线应注写轴线编号

10.     图中所绘的M-2的开启方向为      。

A．单扇内开            B．双扇内开          C．单扇外开          D．双扇外开

11.     本工程卫生间采用      防水。

A．防水涂料两道     B．卷材              C．防水砂浆          D．卷材和防水砂浆

12.     本工程基础垫层厚度为       mm。

A．100                  B．120                C．180              D．未注明

13.     1#楼梯第2跑梯段水平投影长度为       mm。

A．2800                  B．1600               C．4480             D．1650

14.     1#楼梯第1跑梯段步数为      。

A．11               B．15                 C．16               D．17

15.     2#楼梯梯井宽度为       mm。

A．3600                   B．3350                 C．150            D．未注明

16.     本工程1~10轴立面外墙饰面做法有      种。

A．2                          B．3                    C．4               D．5

17.     三层窗台标高为       m。

A．8.500                  B．8.400                 C．10.300          D．1.0

18.     本工程框架结构抗震等级为      。

A．一级              B．二级              C．三级              D．四级

19.     本工程中框架柱混凝土强度等级说法正确的是      。

A．全部采用C25                    B．全部采用C30

C．二层以下C30，其余均为C25       D．图中未明确

20.     4.150梁平法施工图中KL10（5）支座通长筋为      。

A．420            B．422              C．220                D．222

建筑工程施工图识读试卷第二部分（50题，每题3分，总分150分）

 21.     入口处台阶每步踢面高度为       mm。

A．150              B．140               C．300               D．250

22.     本工程大厅层高为       m。

A．4.2                       B．4.5                C．7.5               D．7.8

23.     本工程建筑高度为       m（算至檐口顶）。

A．15.9                    B．15.3               C．15.0                  D．15.6

24.     本工程隔汽层做法是      。

A．素水泥浆一道      B．防水剂一道         C．冷底子油一道       D．一毡二油

25.     本工程二层盥洗室楼面建筑标高为      。

A．4.150                  B．4.180               C．4.200                   D．未注明

26.     建施-3中D轴处窗GC-1绘制有误，表示方法正确的是      。

27.     本工程有关屋面做法正确的是      。

A．材料找坡          B．结构找坡          C．屋面排水坡度1% D．屋面排水坡度3%

28.     本工程中以下说法错误的是      。

A．建施图中屋面标高为结构面标高          B．墙体材料采用了加气混凝土砌块

C．房间阳角采用1:3水泥砂浆做护角        D．内门均为实木门

29.     四层平面卫生间窗户洞口尺寸为      （单位：mm）。

A．宽2100、高1800  B．宽1800、高2100   C．宽2100、高2100   D．宽1800、高1800

30.     三层楼面的建筑标高为       m。

A．绝对标高7.500         B．绝对标高7.450     C．绝对标高32.450    D．绝对标高32.500

31.     二层卫生间板底标高（结构标高）为       m。

A．4.100            B．4.150              C．4.000              D．3.950

32.     下列说法不正确的是      。

A．建筑总平面图中应标明绝对标高       B．剖切符号应绘制在首层平面图

C．指北针应画在首层平面图             D．构造详图比例一般为1:100

33.     1-1剖面图与平面图不一致的是      。

A．水平方向尺寸     B．楼层标高           C．门               D．窗

34.        1#楼梯间内栏杆高度有       mm（护窗栏杆除外）。

A．900              B．1050               C．900、1050        D．以上均不正确

35.        1~10轴立面图与平面图中不一致的是      。

A．三层窗                    B．雨篷               C．女儿墙            D．门

36.        基础墙体防潮层做法正确的是      。

A．-0.060处设置20厚1：2水泥砂浆防潮层  B．-0.060处设置60厚C20细石混凝土防潮层

C．图中未说明                             D．图中说法存在矛盾之处

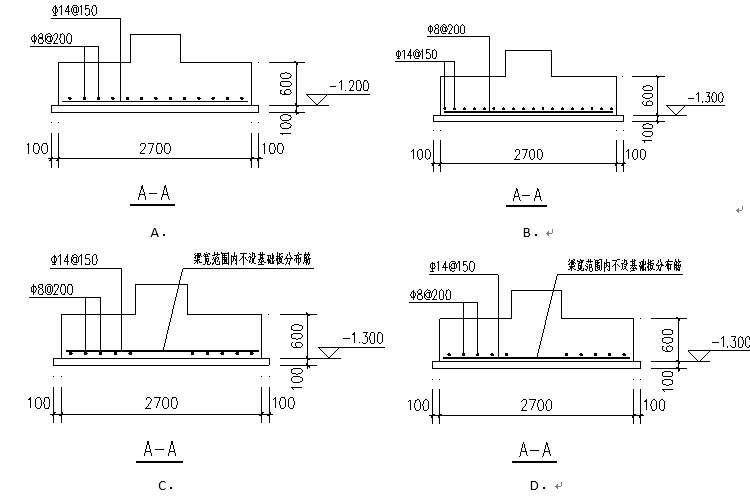

37.        基础平法施工图中A-A断面应为      。

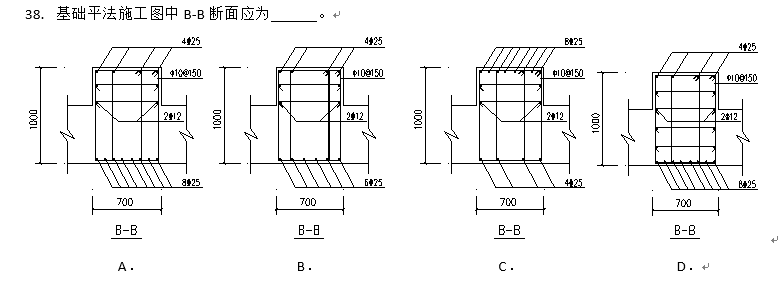

39.   基础平法施工图中3轴处DJ_J01基底标高为      。

A．-1.300            B．-2.100             C．-3.400            D．以上全不正确

40.    4.150梁平法施工图中存在错误或矛盾的是      。

A．KL3（3）         B．KL4（3）           C．KL5（3）         D．L3（1）

41.    4.150梁平法施工图中存在错误或矛盾的是      。

A．KL1（2）         B．KL2（3）           C．KL10（5）        D．KL11（1）

42 。10.750梁平法施工图中存在错误或矛盾的是      。

A．KL13（7）        B．KL14（5）          C．KL18（3）        D． L2（3）

43.    10.750梁平法施工图中2轴处KL15（3）的A~B段跨中截面正确的是      。

44.    按照平法图集11G101-1的要求，当梁侧面构造筋的拉筋未注明时，以下做法不正确的是      。

A．梁宽≤350mm，拉筋直径=6mm            B．梁宽>350mm时，拉筋直径=8mm

C．拉筋间距为加密区箍筋间距的两倍         D．拉筋间距为非加密区箍筋间距的两倍

45.   本工程中基础墙体采用了      。

A．MU15蒸压灰砂砖             B．加气混凝土砌块，强度等级A5

C．M10水泥砂浆                D．M5.0混合砂浆

46.   基础平法施工图中关于“DJ_P03,250/150”说法正确的是      。

A．DJ_P03,250/150为坡形普通独立基础，端部高度250、根部高度400

B．DJ_P03,250/150为坡形杯口独立基础，端部高度250、根部高度400

C．DJ_P03,250/150为坡形普通独立基础，端部高度150、根部高度250

D．DJ_P03,250/150为坡形杯口独立基础，端部高度150、根部高度250

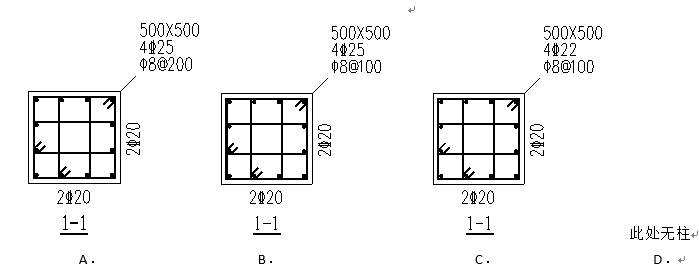

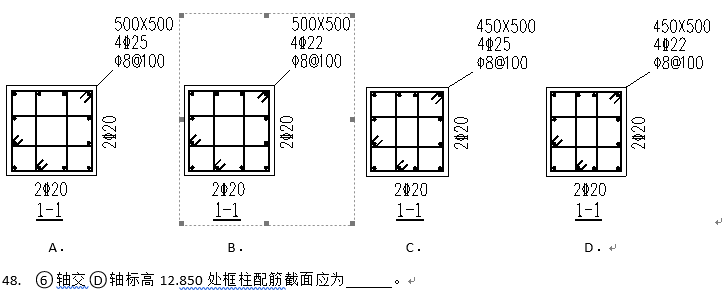

47.  3轴交D轴处框架柱标高11.100处配筋截面应为      。

49、基础顶面-15.000柱平法施工图存在错误的是      。

A．KZ1              B．KZ2               C．KZ5              D．全部正确

50.  4.150梁平法施工图中所有梁箍筋的型式为      。

A．单肢箍           B．双肢箍            C．四肢箍              D．双肢箍和四肢箍均有

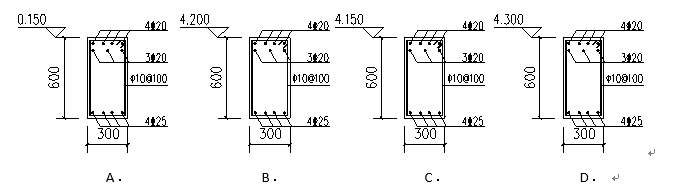

51.   4.150梁平法施工图中KL7(7)5~6轴段左支座处截面配筋图正确的为      。

52.        4.150梁、板平法施工图中存在缺漏的是      。

A．缺雨篷          B．梁配筋局部未注明   C．板配筋局部未注明   D．无缺漏

53.        10.750梁平法施工图中KL13（7）标注中出现的“”表示      。

A．梁侧面构造钢筋  B．梁侧面受扭纵筋   C．架立钢筋         D．以上全不正确

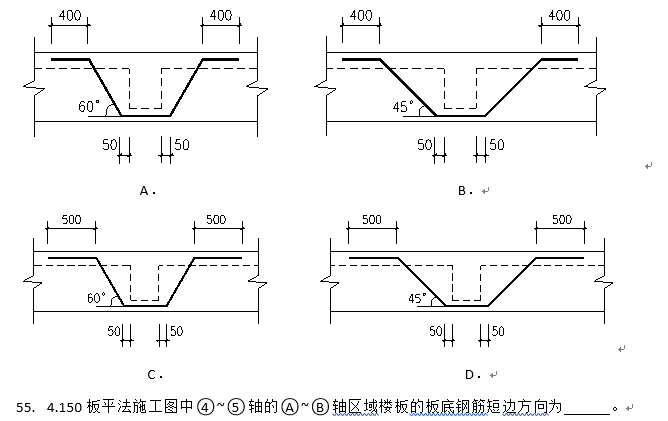

54.        10.750梁平法施工图中KL17（7）的吊筋构造做法应为      。

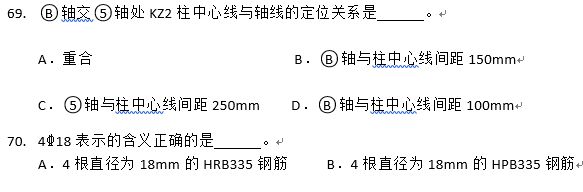

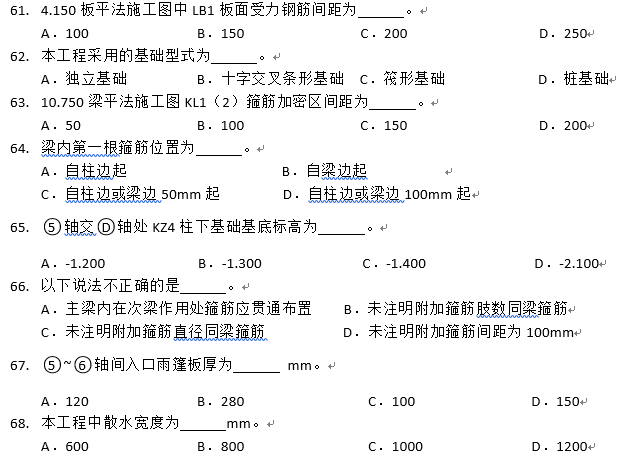

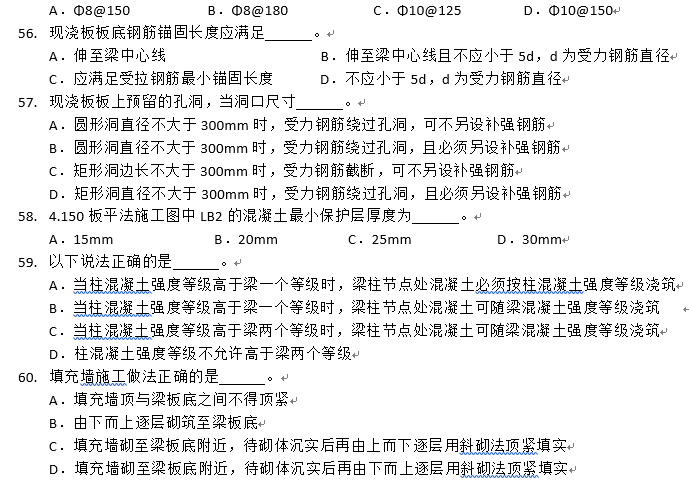

4、绘图试卷

首届鲁班杯识图答案

1-5 BCBBC      6-10BABDD      11-15DAADC       16-20 DACCC

21-25BCBCC   26-30AACAD      31-35CDCCB        36-40DDABB

41-45DCBCC   46-50ADDCB      51-55DAABA        56-60BACBC

61-65AABCB   66-70DABBD
