典型案例：轴系综合题

轴系综合题

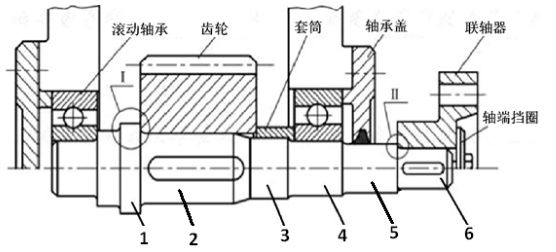

1图中的轴是什么类型的轴？



①光轴   ②阶梯轴  ③实心轴  ④空心轴 ⑤转轴 ⑥心轴  ⑦传动轴  ⑧曲轴  ⑨直轴

2.图中轴一般采用                                        材料。

3.图中轴1是                   ；2是               ；3是               ；4是               ；5是               ；6是               ；

①轴头   ②轴身  ③轴颈  ④轴肩    ⑤轴环

4.齿轮的轴向固定：左侧通过            固定；右侧通过            固定；齿轮的周向通过            固定；

5.图中滚动轴承的类型是            .内圈是通过             和            方法固定,外圈是通过             方法固定.

6.图中联轴器的类型是            .

7.图中齿轮是标准直齿圆柱齿轮,正常外齿轮，如果齿数Z=48,模数m=2mm,试计算该齿轮的参数m、α、ha、hf、h、d、da、df
