任务二  接触网安装图的识别

任务描述：

        本任务是对常见的接触网安装图识图的基础上，对常见零件进行认知学习，在此基础上掌握接触网典型的装配作业相关要求。

（一）接触网安装图的内容

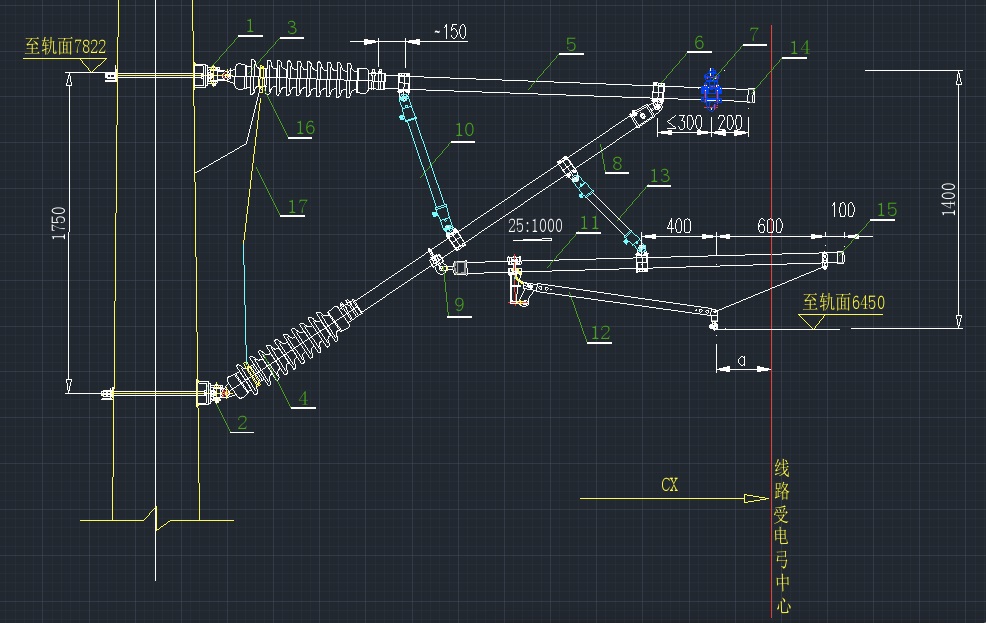

                                                                             图1

  接触网安装图是指表述设备上各零件之间的方向与位置，以及各设备之间的相互位置关系，用以指导接触网设备安装、调试的图样。

 接触网安装图的内容包括：一组视图；必要的尺寸和标注；标题栏和明细栏。

1、一组视图：选用一组恰当的视图表达来机器或部件的工作原理，各零件间的装配、连接关系和主要形状等。

2、必要的尺寸 ：安装图中的尺寸一般只标注机器或部件的规格尺寸、装配尺寸、安装尺寸、总体尺寸，以及其他主要尺寸。

3、必要的技术要求：用文字或符号说明机器或部件的性能、装配、调试和使用等方面的要求。

4、零件的序号、明细栏及标题栏：

    序号是将装配图中各组成零件按一定的格式编号。

    明细栏是用作填写零件的序号、代号、名称、数量、材料、重量、备注等。

标题栏的内容、格式、尺寸等已经标准化，且与零件图的标题栏完全一样，主要填写机器或部件的名称、代号、比例及有关部门人员的签名等。

其中接触网安装图与一般机械制图的区别在于，接触网安装图由于设备是标准化生产的，不需要完整的表示设备结构，常常只要两个视图就能表示清楚相关安装、调试顺序即可，尺寸仅仅标注设备中各零件之间的相互位置关系。

标题栏是用于注明安装图序号、设计、审核、比例等相关信息，其中技术说明是在安装图中，用文字表达图中不需要或无法用图样、图例符号表达的设计内容。如设计依据、引用的标准图集，使用的材料品种、元器件型号列表、施工技术要求及其相关技术参数等。

明细栏是书写于标题栏上方，用与视图中对应的序号来说明各零件名称、材料、型号、数量和备注其他需要说明的事项。

 （二）接触网安装图的读图要求

    1、了解部件的功用、使用性能和工作原理。

2、弄清各零件的作用和它们之间的相对位置、装配关系和连接固定方式。

3、弄懂各零件的结构形状。

4、了解部件的尺寸和技术要求。

(三)读接触网安装的一般方法和步骤：

                                                                               图2

 1、概括了解

 2、了解装配关系和工作原理

 3、分析零件的作用及结构形状

 4、尺寸分析

     5、总结归纳
