学习情境三、接触网常用工具、仪表的认知
任务描述
本任务是通过对接触网常用工具、仪表的认识学习，掌握扳手类、钳子类、剪切类、紧线器类、滑轮类、直弯器类、梯子类、登高类工具等是一种接触网工具的认知、作用和使用方法。
1、测量类接触网工具

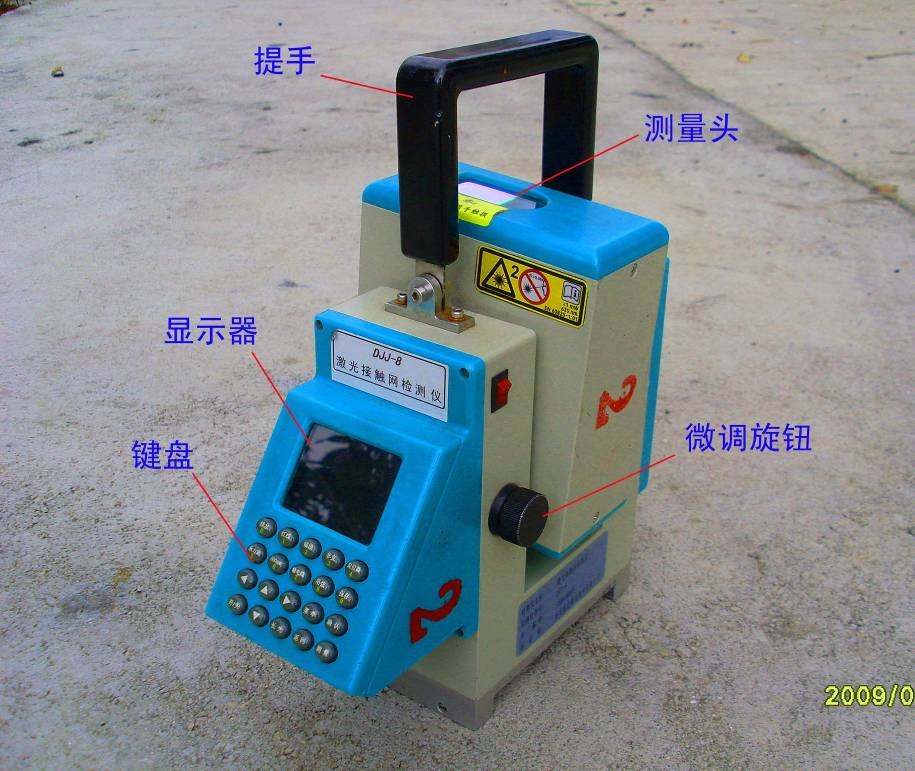

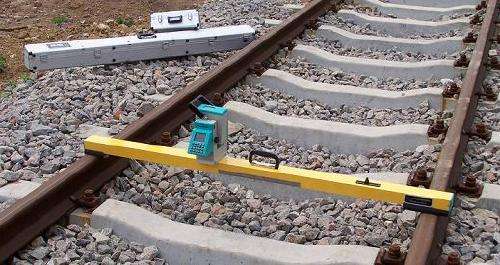

1）多功能激光接触网检测仪
多功能激光接触网检测仪是电气化铁路接触网几何参数测量的专用仪器。该仪器采用635nm半导体激光器、专用摄像头，视频监控和相位脉冲技术，可对接触网的导高、拉出值、定位器坡度、锚段关节、线岔、超高、轨距及红线等14个几何参数进行快速测量。该仪器背面的定位基点与配套的定位装置，可实现快速安装定位。该仪器通过手持式显示装置，直接观察被测目标，可方便直观地观测定位，上面的TFT显示屏是视频显示，下面的液晶显示屏是测量模块显示屏。因此，该仪器具有体积小、重量轻、显示直观、测量速度快、安全可靠等特点。该仪器还配有照明装置，可适应夜晚作业和隧道作业的需求。目前已广泛应用于北京、郑州、成都、沈阳等各大铁路局及高速铁路施工现场。
2）数显式接触网腕臂定位角度测量仪
数显式接触网腕臂定位角度测量仪是一种数字显示的角度测量仪器，比一般刻度指示式角度尺读数更方便准确。主要用于接触网支柱，腕臂安装，和定位器调整等角度的测量和设定，它也可以用作一般的水平尺，快速测量被测物的水平和垂直度。能实现机械锁定：保持划线和测量过程角度恒定不变。测量范围：0~225°，按0.1°连续递增（减）。

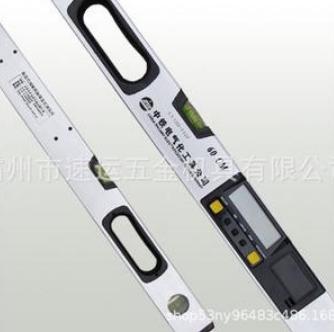

3）数显式接触网腕臂定位测斜尺
数显测斜尺具有绝对角度与相对角度测量、角度锁定、偏角补偿、多个工作面等功能，角度尺有三种角度测量模式：角度测量模式，百分比模式，相对角度模式；可根据实际测量需要，使用不同的测量模式。数显式测斜尺使用方法简便，只需将该测斜尺贴合到测量对象上，即可定量化显示实际测量角度，这种测量方式替换了传统水泡式测量方法，角度与倾斜度切换；角度数据反应快； 0°、45°、90°特殊角度声音提示功能，提高了测量精度。

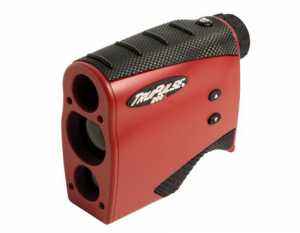

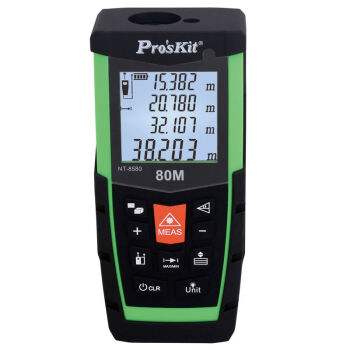

4）激光测距仪
测量阳光下和远距离目标；将仪器放在目标上测量倾斜角；间接倾斜角测量、高度和距离测量，测量难以接近的部位；测量范围为0.05m至200m，精度达到±1.5mm。广泛应用于电气化限界，杆距支柱斜率等测量，减少人力，快速方便，安全实用。

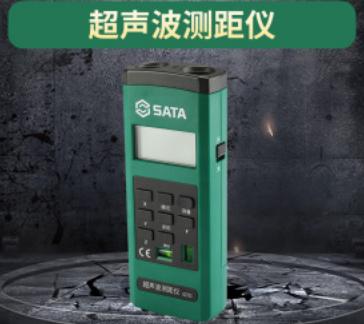

5）超声波限界测量仪
用超声波测量钢轨侧面限界，无需测线路中心到钢轨距离，直接将超声波测距仪卡在钢轨上，激光定位，对准立杆，显示读数即为侧面限界值，测量准确方便。
6）全站仪
全站仪，即全站型电子测距仪，是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

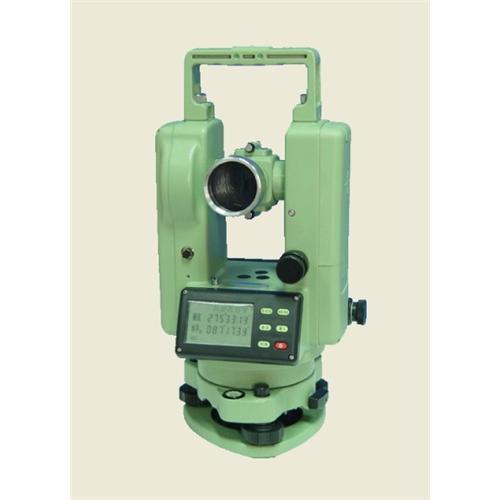

7）经纬仪
经纬仪，测量水平角和竖直角的仪器；是根据测角原理设计的。目前最常用的电子经纬仪部分采用光栅增量式数字角度测量系统，使用微型计算机技术进行测量、计算、显示、存储等多项功能。因此可用于较高精度的角度坐标测量和定向准直测量场合，主要应用于接触网电力变电的测量。

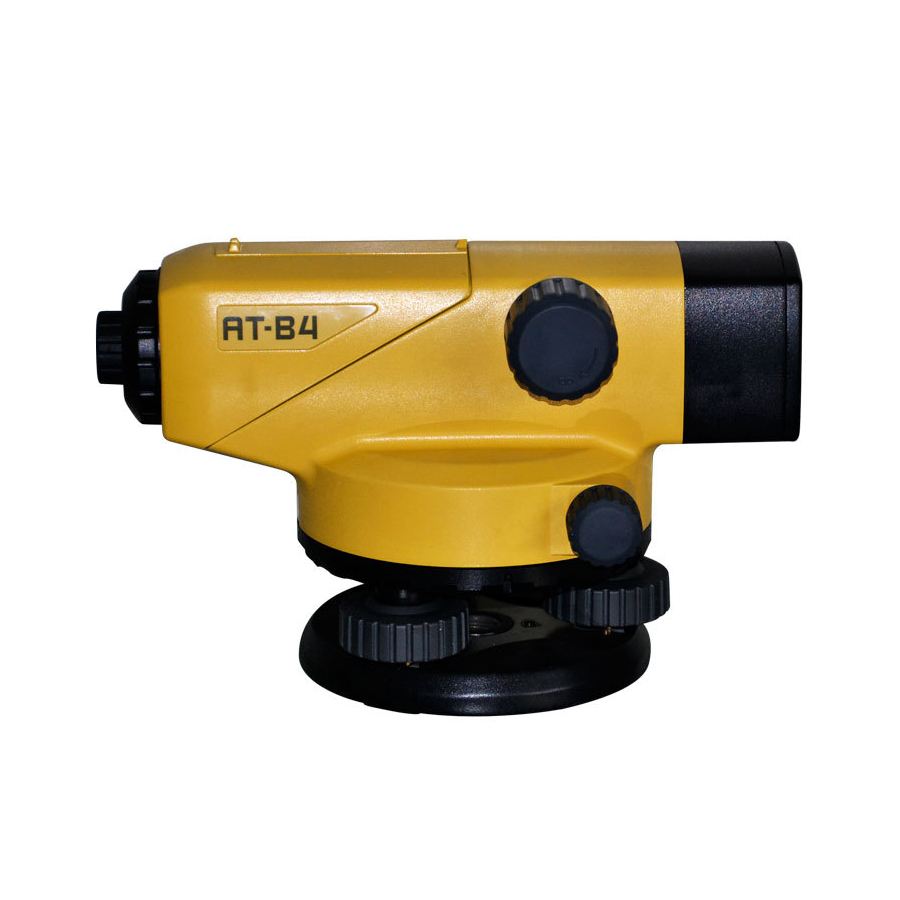

8）水准仪
水准仪是建立水平视线测定地面两点间高差的仪器。原理为根据水准测量原理测量地面点间高差。高精度自动安平水准仪，是用于测量、工程和工业技术领域的精密水准仪。它囊括了水准仪应有的所有优点：高精度、专业化，每公里往返测中误差≤0.7mm；配GPM3平行玻璃板测微器，精度可达0.3mm；性能稳定、坚固耐用、测量性能稳定；配进口GST20脚架，进一步提高稳定性；防霉、防震、防水设计，坚固耐用。操作快捷、清晰准确、精密补偿器，自动安平视准线，测量工作快捷高效；无限位螺旋，操作方便；采用粗、精调聚焦技术，目标清晰准确；采用顶级光学器件，人眼不易疲劳。用途广泛，主要应用于接触网、电力变电的测量。
9）导线曲率测量尺
有1.5米，2米两种规格，精度可达到0.001毫米，使用时配以高精度塞尺，实现准确检测导线曲率情况，从而保证接触线曲率设计要求。目前已广泛应用到北京、郑州、成都、沈阳等各大铁路局及各高速铁路施工现场。塞尺厚度有0.02-1.0毫米各种规格。

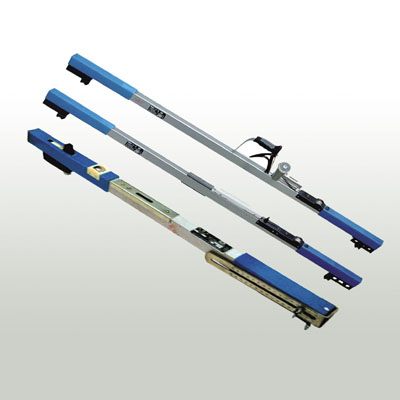

10）丁字限界尺
高强度不锈钢材料制成，重量轻，携带方便，直接读取数据限界尺寸，无需计算，适用于接触网界限测量。
11）轨距尺
适用于铁路线路规矩测量，重量轻，携带方便，使用操作简单。
2、扳手类接触网工具

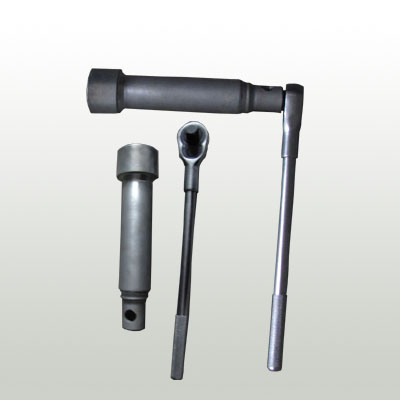

1）电气化专用棘轮扳手
主要应用于电气化钢柱高速铁路H型钢柱的螺栓紧固，亦可紧固所有钢轨螺栓，解决了Ｈ型钢柱螺栓紧固的难题，本产品已获国家专利，广泛应用于首条350公里京津城际铁路，合宁，合武，武广，郑西，甬台温等客运专线铁路施工中。结构简单，轻便、省力、省时、效率高。
2）扭力扳手
扭矩扳手-也叫扭力扳手,力矩就是力和距离的乘积，在紧固螺丝螺栓螺母等螺纹紧固件时需要控制施加的力矩大小，以保证螺纹紧固且不至于因力矩过大破坏螺纹，所以用扭矩扳手来操作。首先设定好一个需要的扭矩值上限，当施加的扭矩达到设定值时，扳手会发出“卡塔”声响,这就代表已经紧固到位，后续继续紧固也不再加力了。
3）多功能电气化专用扳手
一种多功能、多用途的电气化专用设备，一端作为棘轮扳手形式减少旋转角度，有助于提高效率。另一端附加带凹槽的锤头，可用来敲击，凹槽可包在接触线上自由华东，方便调整线夹位置，而又不会损伤接触线体表面。
4）棘轮/扭矩数显两用扳手。
力矩采用数字显示方式，精度高，适用于各种对力矩精度要求高的安装工作。
3、钳子类接触网工具（5mins）

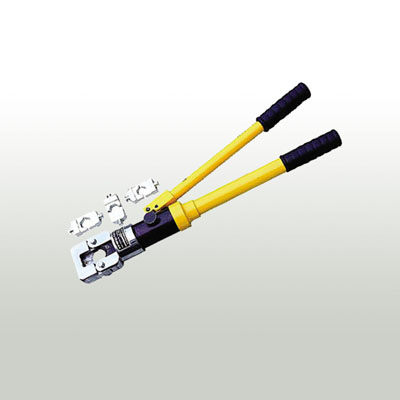

1）整体液压压接钳。带液压传动，省力省时，用于压接各种铜、铝导线。
2）分体液压压接钳。分体式结构，使用轻便。适用于压接铜、铝、钢芯导线。
3）液压剪切、压接两用钳，功能多，适用于压接、剪切铝、钢绞线。
4）断线钳。轻巧灵活，剪切速度快，适用于剪切小截面导线。
5）手动式导线压接钳。压接压力大，适用于压接铝、钢芯导线。
6）机械式导线压接钳。采用机械传动，压力传动进度可靠，压接压力便于控制，自重轻，操作轻便，便于维护，用于压接各种铜、铝导线。
4、剪切类接触网工具
1）链条式断线剪刀，适用于各种绞线的剪切。
2）齿式线缆剪刀，采用机械变速赠力原理，适用各种电力线缆的剪切。
3）电缆（绝缘导线）剥皮刀，适用于电缆或者绝缘导线外绝缘层剥切。可以在任意位置剥切。
4）电缆剥刀。适用于电缆外绝缘层剥切。

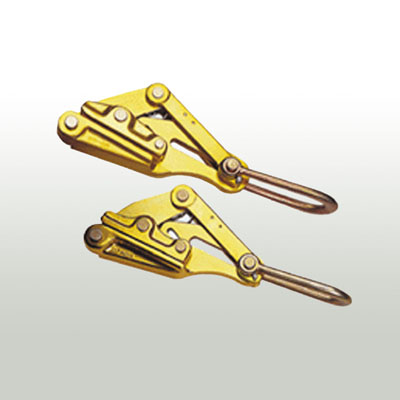

5、紧线器类接触网工具
紧线器，是在架空线路敷设施工中作为拉紧导线用的。使用时先把紧线器上的钢丝绳或镀锌铁线松开，并固定在横担上，用夹线钳夹住导线，然后扳动专用板手。由于棘爪的防逆转作用，逐渐把钢丝绳或镀锌铁线绕在棘轮滚筒上，使导线收紧。把收紧的导线固定在绝缘子上。然后先松开棘爪，使钢丝绳或镀锌铁线松开，再松开夹线钳，最后把钢丝绳或镀锌铁线绕在棘轮的滚筒上。

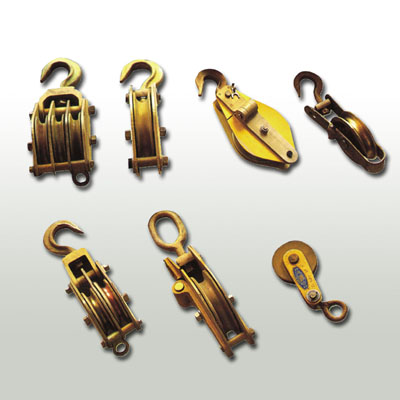

6、滑轮类接触网工具
1）起重滑轮。
用于接触网、电力线缆施工中组立杆塔、架线、吊装设备及其他起重作业。能承受大负荷。
2）座挂两用滑轮。
用于延放小面积导线，可作挂钩使用，又可作朝天式使用，按材质分为铝合金和尼龙两种。
3）放线滑轮。
直接固定在横担上，使用于240mm2 以下导线延放。又叫朝天放线滑轮。
4）可调式地线滑轮，用于延放地线，利用丝杆升降安装附件。
7、直弯器类接触网工具
1）导线直弯器。
利用品字排列的滑轮，沿导线滚动对接触线进行校直。校直精度高，不伤线面，校直力大小可通过人工自行调节，方便省力。有三轮、五轮、七轮型号区别。
2）液压直弯器
适用于接触网导线及承力索局部硬点进行整正，结构简单，方便有效。
3) 接触线炜弯器
本产品是接触线煨弯的专用工具，可以炜制任意角度，保证不扭曲线面，不伤线。设计了增力机构，操作有力，使用简便。
4）导线扭（拧）面器
接触线在展放后会出现线面扭曲现象，造成线面不正，导致吊弦线夹不正，因此可能出现打弯现象。导线扭（拧）面器可以将不正的线面扭正，确保不出现线夹打弯现象。
8、工具使用

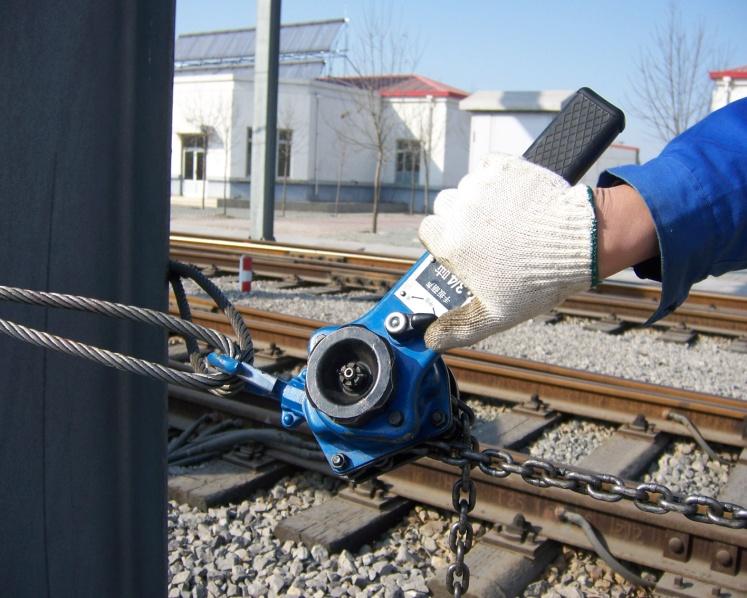

1）手扳葫芦
手扳葫芦在使用前应进行外观检查，如有明显变形、损伤、锈蚀或操作打滑等现象，不得使用。搬运过程中，要轻拿轻放。在有载荷的情况下，不得扳动“工作、松卸”柄（图1），否则会对牵引物失去控制，容易发生事故。不得超负荷使用，工作中如有异常情况，应立即停止作业，检查排除障碍或采取其他措施。作业完毕，要把导链涂油，放置在干燥无腐蚀处。
2、滑轮组
使用滑轮组前，应对其进行外观检查，发现钩子有裂纹或明显变形； 滑轮边缘有裂纹、严重磨损、轴承变形、轴瓦磨损；钢丝绳断股、严重锈蚀或严重扭绞等情况，不得使用。
使用滑轮组前应将钢丝绳顺直，不得出现钢丝绳间相互扭绞、缠绕等现象，防止紧线时因滑轮组出现问题而导致事故的发生。
作业中按下锚张力方向使用滑轮组，必须在支柱上悬挂滑轮把滑轮组尾绳放在滑轮内，防止尾绳磨擦设备。
使用中应尽量避免钢丝绳浸磨在泥沙中。
作业完毕后松动滑轮组时应稳步松动，不得松动过快或突然松手，避免下锚设备遭受冲击出现事故或尾绳伤人。
使用完毕后及时将滑轮组按正确方法盘好以便下次使用（图2）。
3、滑轮
（1）使用滑轮前应事先对滑轮进行外观检查，发现滑轮边缘有裂纹或严重磨损、轴承变形、轴瓦磨损严重，滑轮转动不灵活，不得使用。
（2）应根据负荷合理选择滑轮型号，不得超负荷使用。
（3）滑轮悬挂位置应选择合适位置，不应在转角过大或拧劲使用，防止滑轮因超负荷受力造成滑轮钩断裂出现事故。
4、钢丝套子
（1）根据作业情况选择合适的钢丝套子，不得超负荷使用。
（2）检查钢丝套子有无断股、严重锈蚀等现象，以防使用时因钢丝套子断裂而导致其他事故。
（3）不得将钢丝套子连接在一起使用，防止钢丝套子受力不均或因连接不牢固出现事故。
（4）高空作业不得上下抛掷，防止伤人，应用绳索传递。
5、紧线器
（1）使用前先检查钢丝套子有无断股、严重锈蚀等现象。
（2）使用前根据作业情况和设备型号选择合适的套子、紧线器。
（3）使用时，紧线器要打在适当位置，时刻检查紧线器有无滑动现象以免因紧线器打滑伤人。
（4）紧线器在使用前，应对其外观进行检查，如夹口内出现缺损，不得使用。
（5）安装或拆卸紧线器时，不得用其它工具进行敲打，以免损坏紧线器。
（6）紧线器上沾有油渍时，必须擦干净后才能使用，防止打滑。
6、接触线直弯器
（1）使用前对直弯器进行外观检查，各连接部件是否良好，有无松动，调节丝扣是否动作灵活，有无伤扣现象。
（2）铜轮固定是否良好，转动是否灵活。
(3)定期对丝扣进行涂油。
(4)不得将直弯器挪做它用。
(5)直弯器上沾有油渍应擦干净后才能使用。
7、接触线煨弯器
（1）检查外观有无裂纹、开焊、变形或严重锈蚀等现象。
（2）检查齿轮部分是否灵活正常。
（3）在对接触线煨弯时，要先将线夹穿入，要将楔子穿入转轴中，要注意接触线的方向与回头长度。
（4）使用煨弯器时，不得多人同时压手柄，以免损坏煨弯器。
（5）煨弯器手柄上沾有油污应擦净后使用。
（6）在操作时应有两人进行，一人扶导线，一人煨弯。
8、接触线扭面器
（1）对接触线进行整正时，防止扭面器从接触线沟槽中弹出伤人，并做好相应的安全措施。
（2）作业前应先检查扭面器卡沟处有无损坏、严重磨损等情况。
（3）不得将扭面器当做手锤、使用，防止损坏扭面器。
（4）扭面器手柄上沾有油渍要擦干净后使用。
（5）高空作业不得上下抛掷，防止伤人或损坏工具。
9、整体吊弦压接钳
（1）检查操作部分是否灵活,有无生锈、变形现象。
（2）钳口咬合是否密贴。
（3）在压接过程中，扶吊弦人员的手应远离钳口避免压手。
（4)不得将压接钳当作手锤使用，防止损坏压接钳。
（5）压接钳手柄沾有油污时应擦净后使用。
（6）高空作业不得上下抛掷，防止损坏工具或伤人。
10、扭力扳手
扭力扳手可预先设定扭矩，达到预设扭矩后即空转，保证每次工作质量准确一致。预设方法简便快捷，根据设置扭力读书的不同，有数字式和机械式两种。机械式的手柄上有指针式读数指示，数字式有液晶显示屏显示。扭力扳手可用于拧紧，也可用于拧松，轻移转换按扭，即可控制正转或反转。扭矩扳手在发出“卡塔”声后是提示已达到你要求的扭矩值了；扭矩扳手所发出的“卡塔”是由本身内部的扭矩释放结构产生的，其结构分为压力弹簧、扭矩释放关节、扭矩顶杆三结构所组成。
首先在扭矩扳手上设定所需扭矩值，（由弹簧套在顶杆上向扭矩释放关节施压），接着锁定扭矩扳手，开始拧紧螺栓。当螺栓达到扭矩值（当使用扭力大于弹簧的压力）后，会产生瞬间脱节的效应。在产生脱节效应的瞬间发出关节敲击，扳手金属外壳所发出的“卡塔”声。各接触网连接螺栓都有规定的紧固力矩，见表。
表 接触网连接螺栓紧固力矩标准
| 序号 | 标准代号 | 名称 | 螺栓直径（mm） | 螺栓紧固力矩 （N·m） |
| 1 | TB | 接触线电连接线夹 | 12 | 44 |
| 2 | TB | 电连接线夹 | 12 | 44 |
| 3 | TB2075.1－2002 | 接触线吊弦线夹 | 10 | 25 |
| 4 | TB2075.2－2002 | 承力索吊弦线夹 | 10 | 25 |
| 5 | TB2075.3－2002 | 横承力索线夹 | U螺栓M12 | 44 |
| 6 | TB2075.4－2002 | 双横承力索线夹 | U螺栓M12 | 44 |
| 7 | TB2075.5－2002 | 接触线中心锚结线夹 | 12 | 44 |
| 8 | TB2075.6－2002 | 承力索中心锚结线夹 | 12 | 44 |
| 9 | TB2075.7－2002 | 杵座鞍子 | U螺栓M10 | 25 |
| 10 | TB2075.8－2002 | 钩头鞍子 | U螺栓M10 | 25 |
| 11 | TB2075.13－90 | 定位线夹 | 10 | 25 |
| 12 | TB2075.14－2002 | 支持器 | 12 | 44 |
| 13 | TB2075.15－2002 | 长支持器 | 12 | 44 |
| 14 | TB2075.16－2002 | 定位环线夹 | J型螺栓M12 | 44 |
| 15 | TB2075.24－2002 | 定位环 | U螺栓M12 | 44 |
| 16 | TB2075.25－2002 | 长定位环 | U螺栓M12 | 44 |
| 17 | TB2075.26－2002 | 套管双耳 | U螺栓M16 | 70 |
| 18 | TB2075.27－2002 | 套管铰环 | 16 | 70 |
| 19 | TB2075.28－2002 | 铜接触线接头线夹 | 12 | 44 |
| 20 | TB2075.42－2002 | 压管 | M10/M12 | 25/44 |
| 21 | TB2075.44－2002 | 软横跨固定底座 | 16 | 70 |
| 22 | TB2075.45－2002 | 拉杆底座 | 16 | 70 |
| 23 | TB2075.46－2002 | 特型拉杆底座 | 底座U螺栓M16 | 59 |
| 24 | TB2075.47－2002 | 钢柱拉杆底座 | 16 | 70 |
| 25 | TB2075.53－2002 | 接地线夹 | 钩螺栓M16 | 59 |
| 26 | TB2075.54－2002 | 接地线连接线夹 | 12 | 25 |
| 27 | 整体吊弦 | 10 | 25 | |
| 注：其它未列项目根据铁标要求执行。 | ||||
高铁接触网零件测试力矩表
11、梯子类接触网工具

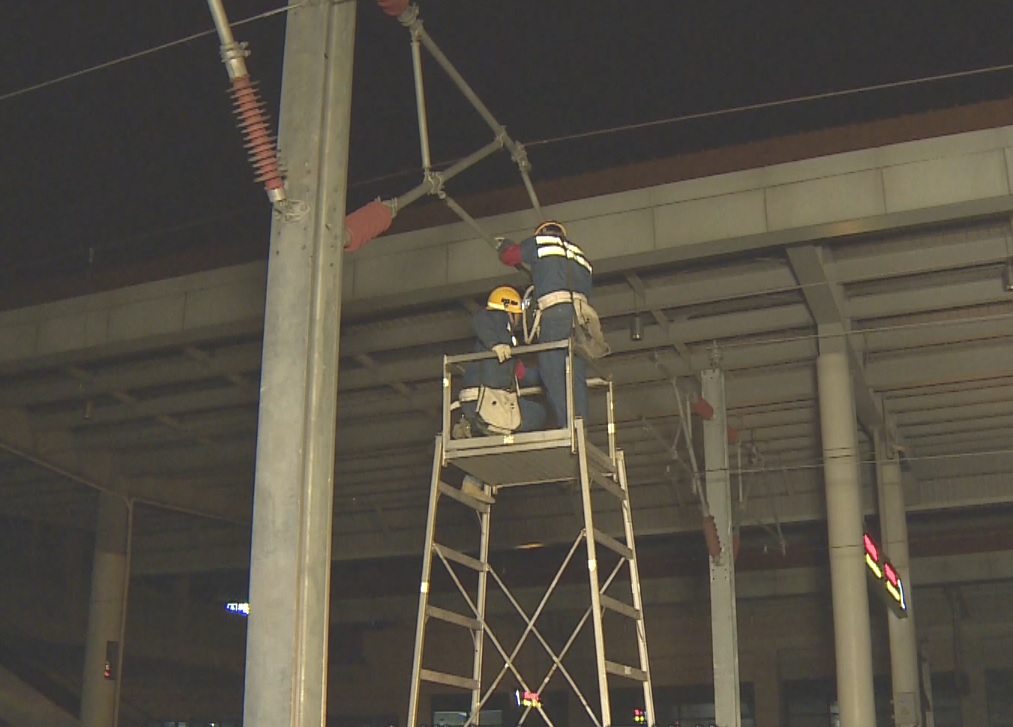

1）电气化专用梯车
具有防倾倒、防静电等多种功能的电气化专用登高作业用梯车。梯车操作台两翼可以放平，作为平台使用，增大操作空间。平台下部有支撑，较为稳定可靠；梯车设有标定装置，可以准备便捷的测量导高、拉出值；梯车底部常采用绝缘车轮，可防止短接轨道电路。

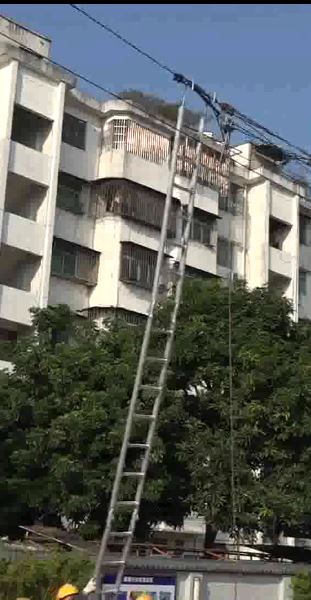

2）绝缘伸缩梯，又叫挂梯
一端有挂钩，可以直接挂在承力索上，直接进行登高作业。材质为绝缘材料，轻便，收缩自如，运输使用方便。
3）蜈蚣梯
12、登高工具类接触网工具

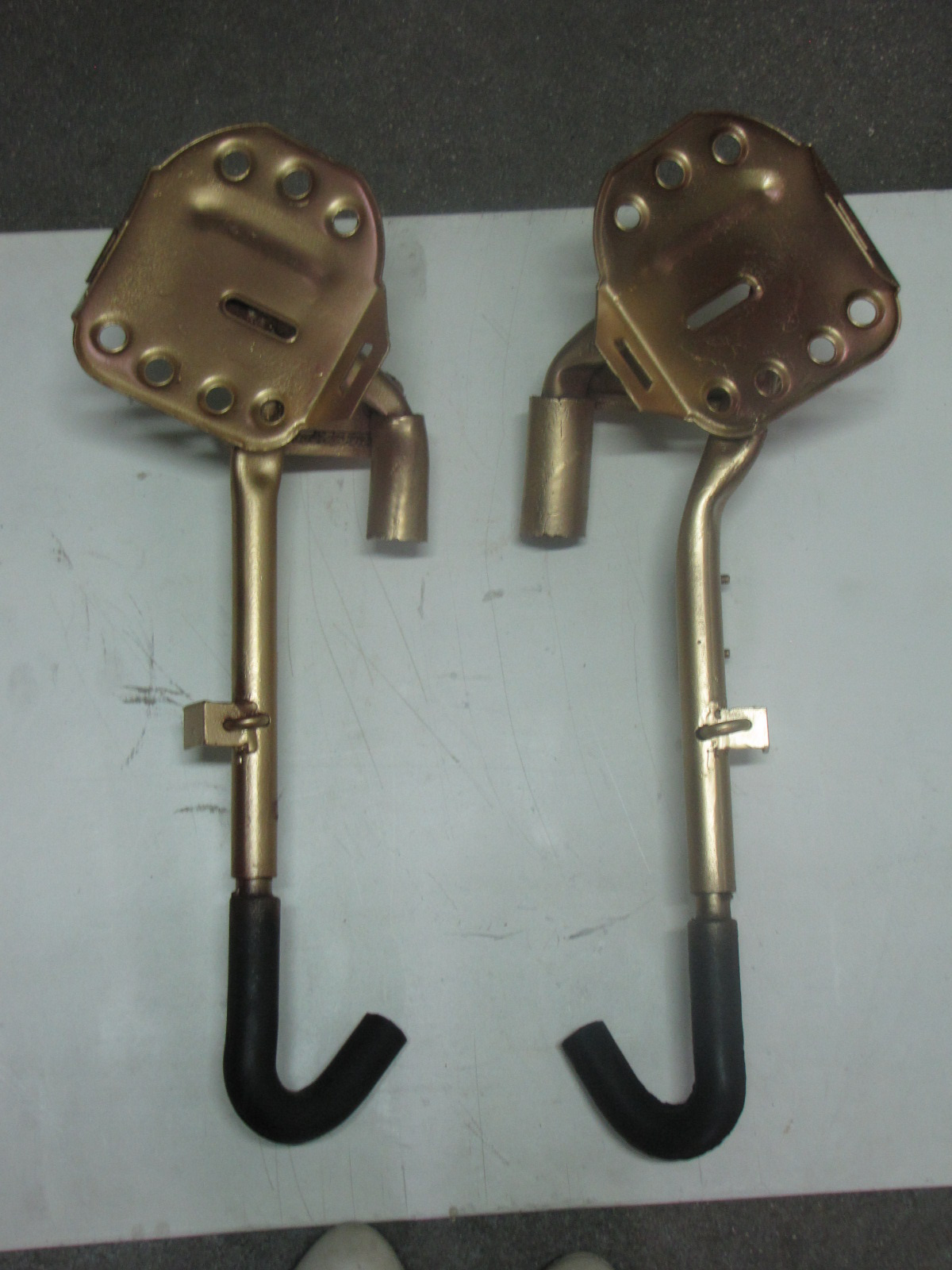

1）H型钢柱专用脚扣
主要针对高速铁路客运专线开发的H型钢柱攀爬工具，广泛应用于首条350公里京津城际铁路、合宁、合武、武广、郑西、甬台温等客运专线铁路施工中。结构简单、轻便、结实、耐用，不损伤H型钢柱油漆。有可调式和固定式两种。
2）圆杆脚扣：适用于电力线路圆形钢筋混凝土登杆作业。
13、支柱整正类接触网工具。用于校正支柱，根据支柱类型不同，有圆形和方形两种。
