任务一  接触网作业

任务描述：

         本任务是通过认识接触网作业的种类、天窗的概念，掌握作业标准流程和标准化用语，为后续具体接触网检修项目作业做好准备。

（一）接触网作业的种类：

《接触网安全工作规程》中规定了接触网检修作业根据可以分为以下三种：

停电作业——在接触网停电设备上进行的作业。

间接带电作业——借助绝缘工具间接在接触网带电设备上进行的作业。

远离作业——在距接触网带电部分1m以外的附近设备上进行的作业。

（二）接触网作业工作票

工作票是进行接触网作业的书面依据，填写时要字迹清楚、正确，需填写的内容不得涂改和用铅笔书写。工作票填写1式2份，1份由发票人保管，1份交给工作领导人。事故抢修和遇有危及人身或设备安全的紧急情况，作业时可以不开工作票，但必须有供电调度命令。

根据作业性质的不同，工作票分为三种：

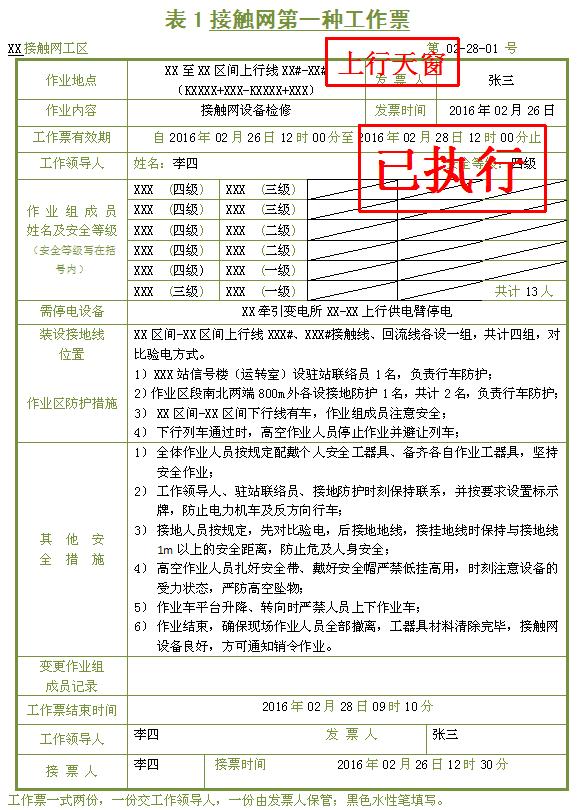

接触网第一种工作票，用于停电作业。白纸绿字。具体格式和填写规范见表1。

接触网第二种工作票，用于间接带电作业。白纸红字。

接触网第三种工作票，用于远离作业即距带电部分1m及其以外的高空作业、较复杂的地面作业（如安装或更换火花间隙和地线、补偿装置、开挖和爆破支柱基坑、未接触带电设备的测量等）。白纸黑字。

第一、三种工作票有效期不得超过3个工作日。第二种工作票有效期不得超过2个工作日。

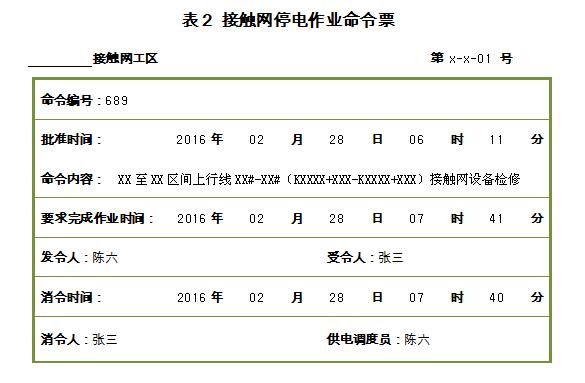

作业结束后，工作领导人要将工作票和相应命令票（格式见表2）交工区统一保管。在工作票有效期内没有执行的工作票，须在右上角盖“作废”印记交回工区保管。所有工作票保存时间不少于12个月。已完成的作业票加盖“已执行”章。

    工作票的相关规定：工作票签发人和工作领导人安全等级不低于四级。同一张工作票的签发人和工作领导人必须由两人分别担当。发票人一般应在工作的前一天将工作票交给工作领导人，使之有足够的时间熟悉工作票中的内容并做好准备工作。工作领导人对工作票内容有不同意见时，要向发票人提出，经认真分析，确认无误后，签字确认。每次作业一名工作领导人同时只能接受一张工作票。一张工作票只能发给一名工作领导人。工作票中规定的作业组成员一般不应更换。若必须更换时，应由发票人签认；若发票人不在可由工作领导人签认。工作领导人更换时，必须由发票人签认。当变更作业方式、内容、地点时，必须废除原工作票，签发新的工作票。对接触网的巡视、较简单的地面作业（如支柱培土、清扫基础帽等）可以不开工作票，由工区负责人向工作领导人布置任务和安全防护措施，说明作业的时间、地点、内容，并记入值班日志中。

在接触网检修作业由于都涉及到行车安全问题，还需要填写《行车设备检查(施工)登记簿》(以下简称运统—46),具体格式见表3。

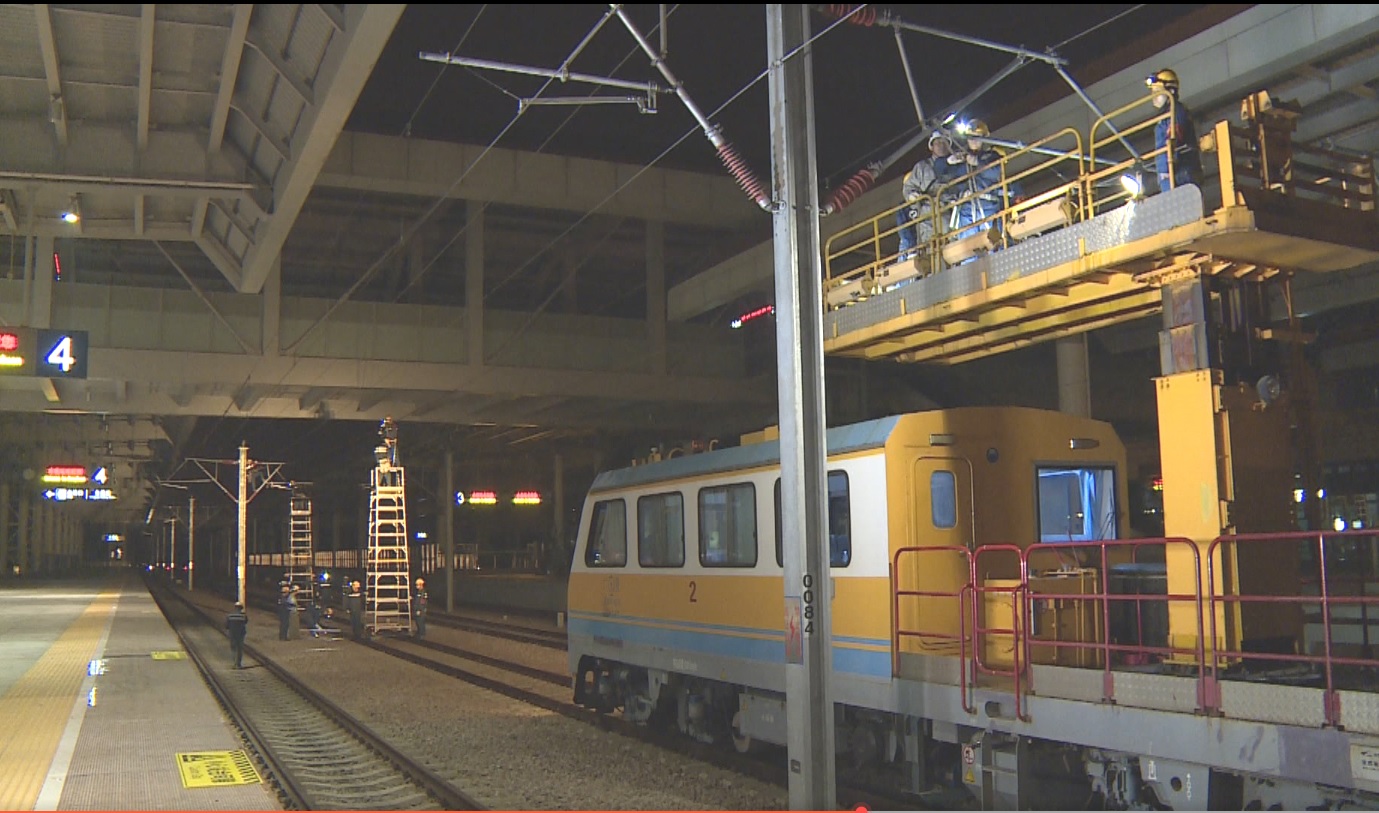

（三）接触网天窗作业：

    接触网天窗：为检修接触网线上设备，需将接触网停电，在停电期间就不允许列车通过，这样在列车运行图（不同时间列车走行区段）就会有一段空白（即没有列车走过的线条），故形象的把接触网停电检修作业称为“天窗”。

    目前我国接触网大多是复线电化区段，即有上下行接触网是分别往两个方向运行的单向通行线路。因此，接触网天窗作业按照停电类型不同，可以分为垂直天窗和V形天窗。

    垂直天窗——复线电化区段上下行线路全部停电作业，称为垂直天窗。由于列车运行图上纵坐标是区间，横坐标是时间，当某个时间段上上下行全部停电，就都没有车通过，运行图上整个区段上下行都是空白的，体现出来的是纵向的空白，所以叫“垂直”天窗。

    V形天窗——复线电化区段上行或下行接触网的一个方向线路单独停电进行检修作业，另一线

路不停电正常行车。两线依次停电，交替作业，在运行图上呈V形空白，称为V形天窗。



（四）接触网作业标准用语

1）作业时间

作业时间以北京时间为标准计时，实行昼夜24小时制。

2）作业地点

作业地点要清楚表示×××——×××线，×××区间（或×××站场）上行（或下行）×××KM+×××m——×××KM+×××m，×××#——×××#柱，若为站场则必须说明股道及道岔号。

3）区间

区间应以下方向简略称乎两端相邻车站名称的第一个字。如“常—樟”区间，即为“常平—樟木头”区间。

4）站场

站场名称应用全称,不能简化。如“常平站”。

5）方向

应用“上行方向”、“下行方向”，不得用自然称呼。上行一般指广州往北京，从南往北，但也可以根据现场情况进行指定。下行则相反。

6）姓名要用全称。不得简称“老张”、“小李”、“我”、“你”、“他”，“工长”、“工作领导人”、“要令人”、“接地线人”、“防护人”的称呼。

7）对话

呼唤应答，应采用复诵方式，不得采用“是”、“好了”等之类措词含糊的用语。

8）工具材料的名称

工具、材料应以规程、规范、材料目录记载的正式名称称呼。

9）接触网工区名称

申报天窗计划、要令、消令及车站座台防护等联系时工区名称不得简写或简称，如：“茶山接触网工区”、“塘厦接触网工区”不得简写或简称为：“茶山”、“塘厦”。

10）、标准用语

（1）申报天窗计划

接触网工区:按规定称全称，如“茶山接触网工区”。

    作业地点：称“×××线、×××—×××区间（或×××站场）上行（或下行），公里标为×××KM+×××m—×××KM+×××m，×××#—×××#支柱”。若为站场则必须说明股道及道

岔号。

作业内容：称“清扫绝缘子”、“检修支撑装置”等，不得措词含糊。

工作票有效期：称“自××年××月××日××时××分—××年××月××日××时××分止”。

需停电设备：称“×××线、×××—×××区间（或×××站场）上行（或下行）×××#—×××#支柱间所有接触网带电设备”。若检修变电所或分区亭上网供电线，不得简称××#上网供电线停电。如检修仙村分区亭2722号上网供电线，应称：“检修仙村分区亭外茶山——仙村上行上网供电线”、需停电设备称：“仙村分区亭外茶山——仙村上行上网供电线”。检修变电所外上网供电线同上。

停电时间：称“××分钟。”

装设地线位置：称“×××—×××区间（或×××站场）上行（或下行）×××#、×××#、×××#接触网支柱。”

要令、座台防护地点：称：“×××—×××区间要令，×××车站运转室座台防护，或×××车站运转室要令、座台防护。”

作业区防护措施：“封闭×××线×××—×××区间上行（或下行）线路，作业区两端设800米行车防护，严禁电力机车通过×××、×××站所有上下行渡线。”或称“占用×××线、×××站上行（或下行）××、××、××道线路（或××#、××#道岔同线路），作业区两端设50米行车防护，严禁电力机车通过×××、×××站所有上下行渡线。”

轨道车运行方式：称“区间折返”或“到达×××站后沿上行（或下行）返回”。

（2）要令消令标准用语

要令：称“×××接触网工区全体作业组成员均已到达施工现场，并准备就绪，请求×××线，×××—×××区间（或×××站场）上行（或下行）×××#—×××#支柱间所有接触网带电设备停电。作业内容：清扫绝缘子等，要令人×××。”消令：称“×××接触网工区×××线，×××—×××区间（或×××站场）上行（或下行）第×××号接触网停电作业命令于××时××分完成，可以恢复送电通车，请求消令，消令人×××。”

复诵：严格供电调度员发布的命令复诵。

（3）要令消令人员、座台防护人员与作业组工作领导人联系用语标准用语：

要令消令人员、座台防护人员与作业组工作领导人联系时按“1.6”条规定执行。

    线路封闭后座台防护人员通知工作领导人：称“×××线×××—×××区间（或×××站场）

上行（或下行）线路已封锁，封锁时间为××时××分，作业组可以上道。”

要令后要令人员通知工作领导人:称“×××线×××—×××区间（或×××站场）上行（或下行）×××#—×××#支柱间所有接触网设备已停电可以作业,命令内容:按供电调度员发布的命令内容称,批准时间: ××时××分,要求完成时间××时××分,要令人×××,命令编号×××号。”

 作业结束工作领导人通知要令人,坐台防护人员消令称“×××线×××—×××区间（或×××站场）上行（或下行）×××#—×××#支柱接触网设备检修作业结束,第×××号接触网停电作业命令完成,恢复送电通车条件,可以消令,工作领导人×××。”

（4）工作领导人与接地线人员、防护人员联系标准用语。

 工作领导人通知接地线人员、防护人员进行验电接地及行车防护: ×××#,×××#,×××#,支柱验电接地,防护人员做好行车防护.”

 地线接好及行车防护设好后接地线人、防护人员通知工作领导人: ×××#支柱地线接地完毕,作业组广州方向(或深圳方向)已做好行车防护.”

 作业结束工作领导人通知接地线人员、防护人员撤除地线及行车防护:”撤除×××#、×××#、×××#支柱地线及行车防护.”

 地线及行车防护撤除后接地线人员、防护人员通知工作领导人:称” ×××#”支柱地线已撤除,作业组广州方向或深圳方向行车防护人员已撤除.”

    （5）作业组工作领导人与作业组成员联系标准用语按”一般规定”执行。
