任务一 攀登圆支柱

任务描述

    登圆杆需要与支柱相应直径的脚扣。常用接触网圆杆支柱为Ф400mm，Ф350mm等径杆，攀登应用与其相适应的脚扣。

一、支柱介绍

    登圆杆需要与支柱相应直径的脚扣。常用接触网圆杆支柱为Ф400mm，Ф350mm等径杆，攀登应用与其相适应的脚扣。

支柱是接触网中最基本、应用最广泛的支撑设备，用来承受接触悬挂与支持设备的负荷。接触网支柱，按其使用材质分为预应力钢筋混凝土支柱和钢支柱两大类。预应力钢筋混凝土支柱，简称为钢筋混凝土支柱采用高强度的钢筋，在制造时预先使钢筋产生拉力，它比普通钢筋混凝土支柱在同等容量情况下节省钢材、强度大、支柱轻等优点。钢柱以角钢焊成架结构，具有支柱较轻、强度高、抗碰撞、安装运输方便等优点。

中国的电气化铁路广泛采用预应力钢筋混凝土支柱。与钢柱相比，预应力钢筋混凝土支柱的优点是减少了金属材料的使用量、成本较低，使用寿命长，使用中无需进行维修。钢筋混凝土支柱的缺点是比较笨重，且经不起碰撞，因此在运输装卸和安装工程施工中应小心谨慎，在用吊车作业繁忙的站场上，也不宜采用钢筋混凝土软横跨支柱。

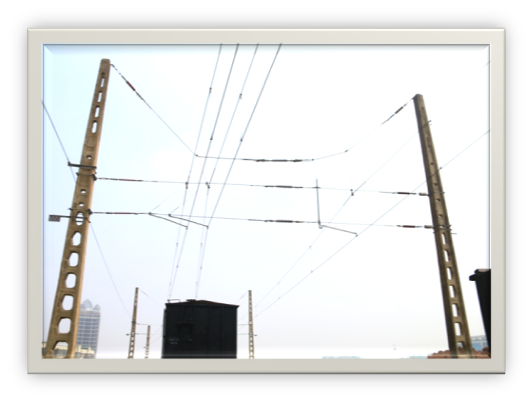

    钢筋混凝土柱从外观形态上可分为矩形横腹杆式、等径圆支柱两种。

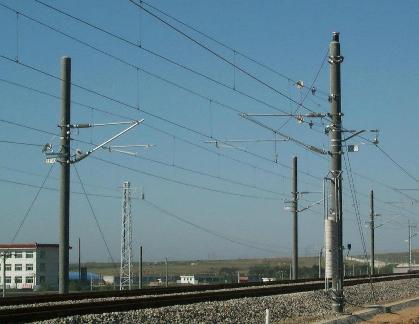

                                            等径圆支柱

    等径圆钢筋混凝土支柱是一种上下直径相等的圆形支柱。该柱加工制造较容易，当支柱围绕自己的纵轴旋转，利用离心力的作用，混凝土浆喷洒到模型面上并能较密实地凝结。这种支柱表面平滑，便于运输，圆截面钢筋混凝土支柱的钢筋是按整个圆周均匀分布的，安装时不受方向性的限制，且受力均匀，运输方便，损耗率低，制造长度比较灵活。缺点是钢筋材料的利用率较低，攀登支柱较困难，不利于维修。现在生产的主要有350mm和400mm两种直径的等径圆支柱。这种支柱目前在中国电气化铁路区段使用时，主要用作受力较大的锚柱、转换柱和硬横跨支柱。

    等径圆支柱多需要制作杯形混泥土基础或法兰盘连接基础。

常见的等径圆支柱型号及规格参见表1-1、表1-2。

表1-1 Φ400环形等径支柱规格技术参数



型  号	容 量   （kN·m）	长   度   （m）	杆 径   （mm）	标准弯矩   （kN·m）	参考重量   （kg/m）	适用范围
	60	14	400	60	215	腕臂柱
	80	14	400	80	215
	100	14	400	100	215	锚   柱
	60	12	400	60	215	腕臂柱
	80	12	400	80	215	锚   柱

符号中GQ表示高强支柱，其余与横腹杆式混凝土支柱所表示的意义相同。

                            表1-2   Φ350环形等径支柱规格技术参数

型   号	容 量   （kN·m）	长   度   （m）	杆 径   （mm）	标准弯矩   （kN·m）	参考重量   （kg/m）	适用范围
	40	14	350	40	190	腕臂柱
	50	14	350	50	190
	60	14	350	60	195	锚   柱
	40	12	350	40	190	腕臂柱
	50	12	350	50	190
	60	12	350	60	195	锚   柱

符号中GQ表示高强支柱，其余与横腹杆式混凝土支柱所表示的意义相同。

    支柱按其在接触网中的作用可分为中间支柱、转换支柱、中心支柱、锚柱、定位支柱道岔支柱、软横跨支柱、硬横跨支柱及桥梁支柱等几种。

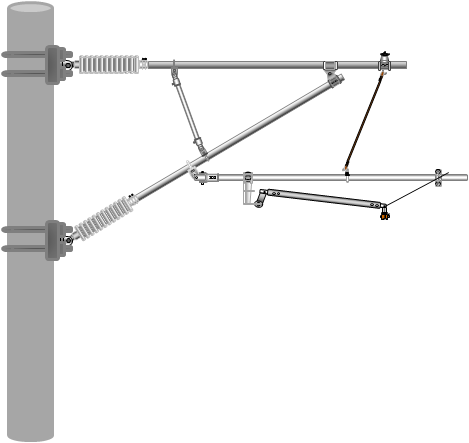

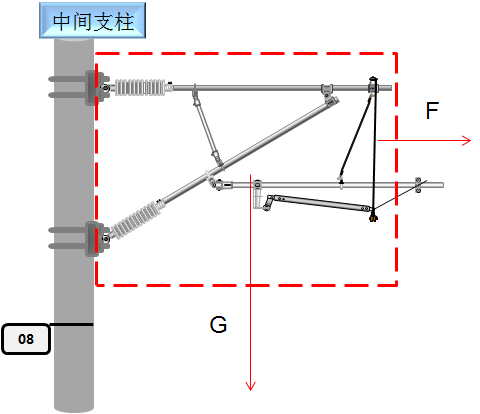

（1）中间柱

    用于支持单支悬挂的支柱。承受接触悬挂的重量、风负载以及接触悬挂产生的水平力。

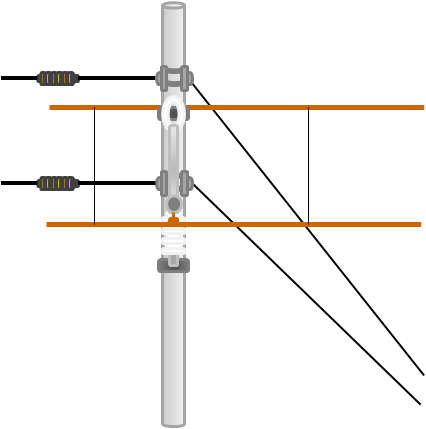

（2）锚柱

    用于接触网线索下锚的支柱。一般承受两个方向的负荷，在垂直线路方向起中间柱的作用，顺线路方向在拉线的作用下承受线索的下锚张力。

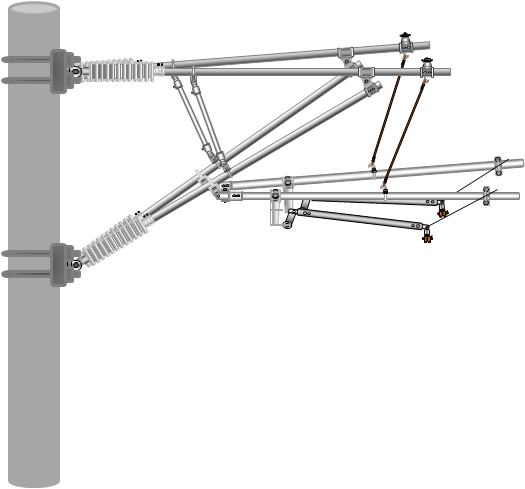

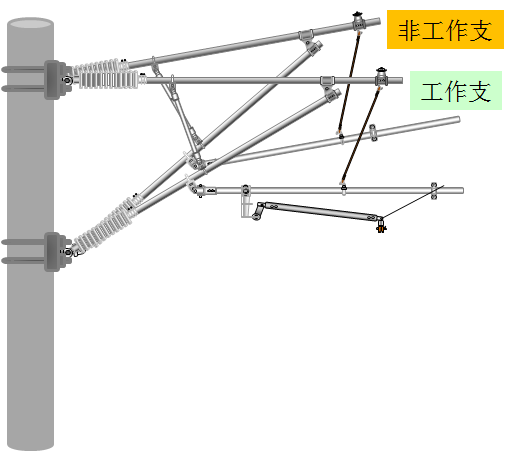

（3）转换柱

    用于锚段关节两锚柱之间实现工作支与非工作支转换的支柱。承受工作支和非工作支的重力及水平力。

（4）中心柱

    用于四跨锚段关节两转换柱之间的支柱。承受两工作支接触悬挂的重力和水平力。

（5）定位柱

用于仅起定位作用的支柱。承受接触悬挂的水平力，不承受接触悬挂的重力。

（6）道岔柱

用于支持道岔处两工作支悬挂的支柱。承受两工作支接触悬挂的重力、水平力。

（7）软横跨柱

    用于支撑软横跨的支柱。承受多支悬挂的重力、水平力。

    除上述几种支柱外，还有桥梁专用支柱及其他特殊支柱。

      二、登杆作业

    掌握圆支柱的攀登动作要领，巩固安全带、安全帽正确的使用方法，进一步加强高空作业的安全要求和支柱攀登时的注意事项。登杆需要选用与支柱相应直径的脚扣，登杆过程中应正确地使用安全带。

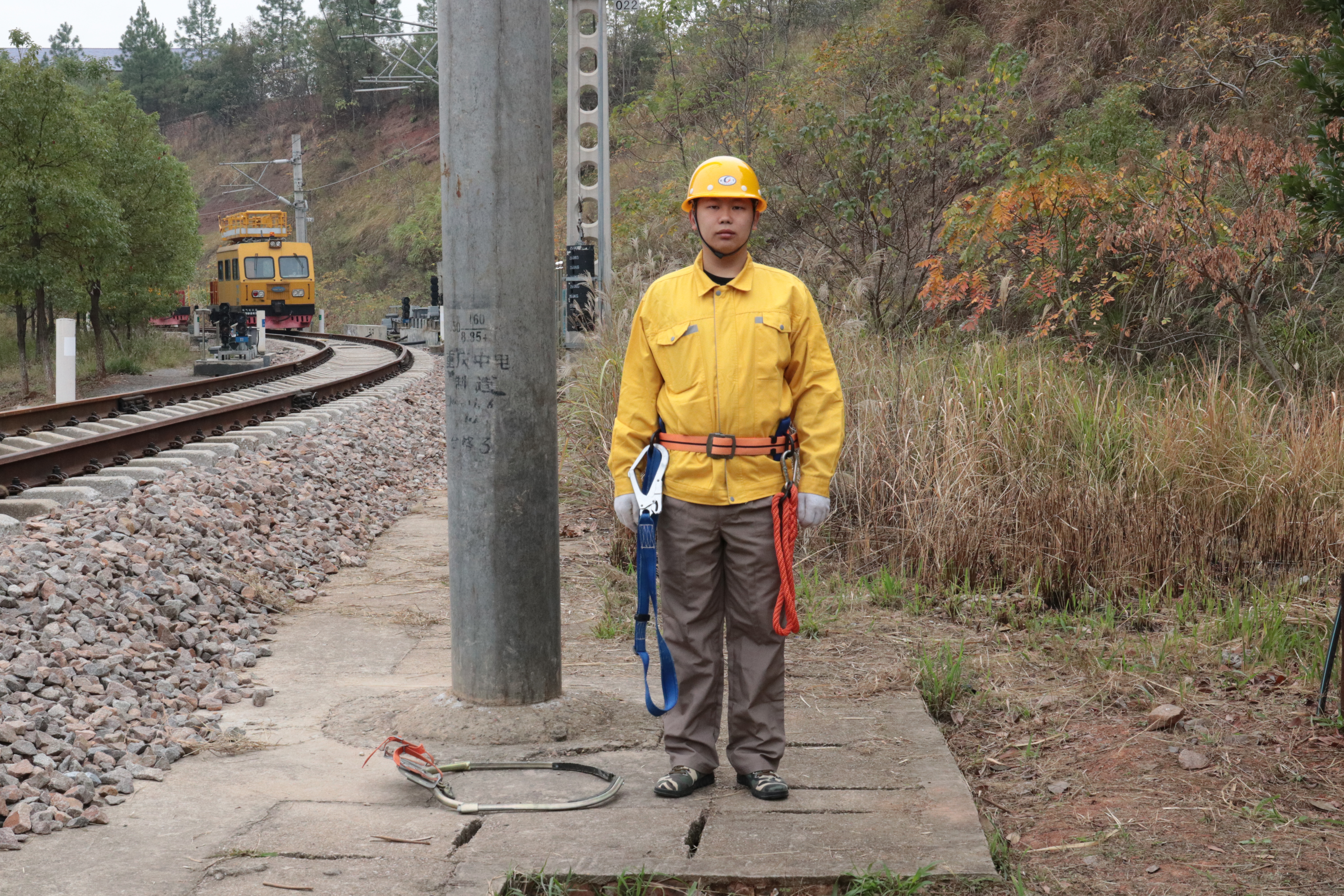

     工具准备：安全带、安全帽、手套、圆脚扣



                                 安全帽                                           安全带

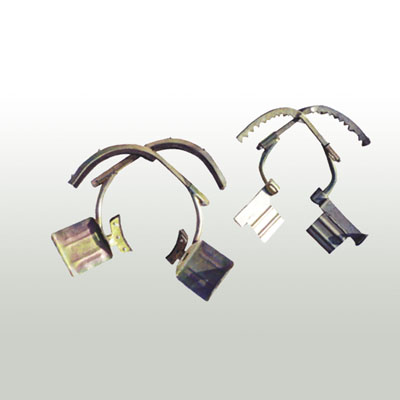

                                手套                                              圆脚扣



（一）安全带的使用

1）每次使用前做一次外观检查，发现安全带存在无保护套、磨损断股、变质等情况应停止使用。

2）上杆前将安全带的腰带系结在臀部上部（髋骨），不得系在腰间，否则操作时既不灵活又不容易扭伤腰部（系腰带时，应将其尾部穿过铁扣的内孔，然后返回穿过铁扣的外孔拉紧。禁止采用从外孔进内孔出的方法系腰带，以免脱扣），然后将腰绳调适当长度挂在肩上；安全带在使用时应将钩环挂牢，卡子扣紧。挂钩上的保险环是防止意外脱钩的装置，使用前应将其扣好。

3）登上电杆工作位置后，用手将腰绳从肩上拿下来，绕过电杆用手掌压在电杆上，并防止人向后翻到，另一只手将腰绳的保险钩打开勾在腰带的铁环上，并锁好保险锁，然后身体向后仰，使腰绳拉紧，双手离开电杆准备工作。

4）高空悬挂安全带时最好要高挂低用，其次是平行拴挂，切忌低挂高用，否则一旦坠落将增加冲击力，容易发生危险。

（二）攀登圆支柱

登杆前要将脚扣带调整适当。

将脚扣进行人体荷载冲击试验，先登一步，然后用整个人体重以冲击速度加在一只脚扣上，若没有问题再换一只脚扣作冲击试验，当两只脚扣都完好时，才可以向上攀登。

    右脚向上跨扣，右手同时向上扶杆，然后左脚向上跨扣，左手同时向上扶杆，左右交替，直到所需高度，如图所示。

                                                                       圆杆攀登示意图

    下杆方法与上杆方法相仿。

注意事项

1）登杆前必须检查脚扣各部分有无裂纹、变形；脚扣皮带是否结实可靠；防滑胶套是否完好。如发现对安全有影响的问题，不得使用。

    2）上、下杆的每一步，必须使脚扣完全套入，并可靠地扣住电杆后才能移动身体，否则容易发生事故。
