任务二  攀登横腹杆

任务描述

    横腹杆式支柱采用带腹孔的横腹结构，此类型支柱在接触网中应用较多。上杆时直接利用横腹杆脚踏孔，不需准备其他协助登高工具，攀登较为方便。

一、支柱介绍

   横腹杆式支柱截面为工字形，采用带腹孔的横腹结构。这种结构便于上下攀登，利于维修和检查。同时针对接触网负载的方向性（一般垂直于线路方向承受一定方向弯矩），在支柱受拉一侧配筋多，提高了高强度钢筋的利用率。但是生产这种支柱比较复杂，运输中容易损坏。矩形横腹杆式混凝土支柱是中国电气化铁道使用最为广泛的支柱类型。如图所示。

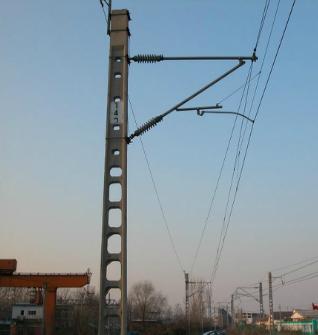

                            矩形横腹杆式支柱

    横腹杆式支柱采用带腹孔的横腹结构，此类型支柱在接触网中应用较多。上杆时直接利用横腹杆脚踏孔，不需准备其他协助登高工具，攀登较为方便。横腹杆式钢筋混凝土支柱型号及规格，如表6-2-1。

表6-2-1 钢筋混凝土支柱型号及规格表

支柱型号	支柱容量   （kN·m）	柱长（m）			柱底尺寸（mm）		柱顶尺寸(mm)		锥    度		使用   范围
		L			b	d	a	c	i1	i2
	38	11.3	8.7	2.6	550	290	267	196			腕   臂   支   柱
	78	11.7	8.7	3.0	705	291	413	213
	93	11.7	8.7	3.0	705	291	413	213
	60	12.2	9.2	3.0	705	291	400	210
	38	10.8	8.2	2.6	550	290	280	200
	78	11.2	8.2	3.0	705	291	425	217
	93	11.2	8.2	3.0	705	291	425	217
	50	11.7	8.7	3.0	705	291	413	213
	90	15.5	12	3.5	920	403	300	300			软横   跨   支柱
	130	15.5	12	3.5	920	403	300	300
	150	15.5	12	3.5	920	403	300	300
	170	15.5	12	3.5	920	403	300	300

注：表内腕臂支柱8.7m高的用于半补偿链形悬挂；8.2m高的用于全补偿链形悬挂。锚柱中9.2m高的用于半补偿链形悬挂，8.7m高的用于全补偿链形悬挂。

钢筋混凝土支柱符号的意义如下：

例：

式中  H——钢筋混凝土支柱；

38——支柱容量(kN·m)；

8.7——支柱露出地面高度(m)；

2.6——支柱埋入地下深度(m)。

    支柱容量是指支柱所能承受的最大许可弯矩值。钢筋混凝土支柱的支柱容量是指支柱的地面处所能承受的最大许可弯矩值。

二、登杆作业

    工具准备：安全带、安全帽、手套

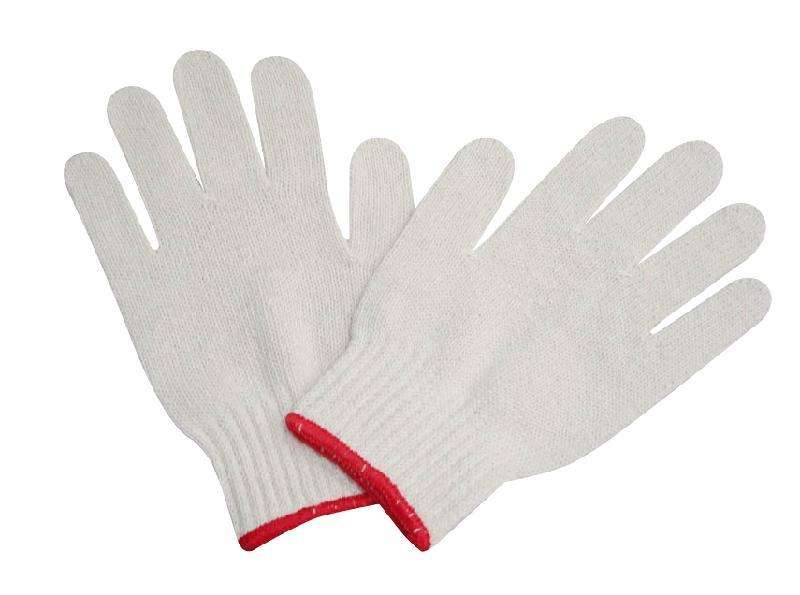

              安全带                       安全帽                             手套

     通过钢筋混凝土横腹杆式支柱攀登，掌握攀登方杆的方法和注意事项。牢固树立“安全第一”的作业思想。

    登杆时，右脚蹬住腹杆，右手向上伸，扒住腹杆或翼缘相应高度，脚登、手拉使身体向上。同时，左脚和右手分别登、扒比右脚和右手高一层的腹杆或翼缘，然后再依次向上攀登。如图所示，下杆方法和上杆方法相仿。

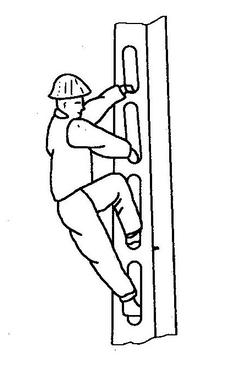

                                矩形杆攀登示意图

注意事项

1）登杆时注意力应高度集中，动作要协调。不得穿鞋底易打滑或带钉的鞋。

2）上、下杆手要抓牢，脚应踩稳。

3）要注意支柱上已安装的设施，如角钢、拉线等，防止碰伤事故发生。

    4）登杆时要时刻注意与周围带电设备保持足够的安全距离。
