任务三  攀登钢柱

任务描述

     钢柱的攀登方法与登方杆基本相同。正确使用安全带，按操作规范完成登钢柱作业。

一、支柱介绍

    目前，在接触网工程中，特别是较大站场上，大量利用钢柱，它是由角钢焊接而成，具有重量轻、容量大、耐碰撞、运输及安装方便等优点。但存在用钢量的、造价高、耐腐蚀性能差，需定期进行除锈、涂漆防腐，且有维修不变等缺点。从节约钢材及方便运营维护的角度出发，要求尽量少采用。现在涂漆防腐已改为热镀锌防腐，提高了防腐性能，延长了维修周期。

    钢柱主要用于跨越股道比较多、需要支柱高度较高、容量较大的软横跨、硬横跨支柱和作为桥梁墩台上安装的桥支柱。接触网常见的钢柱有矩形结构钢柱，H型钢柱等类型。如图所示。

                                       矩形结构钢柱

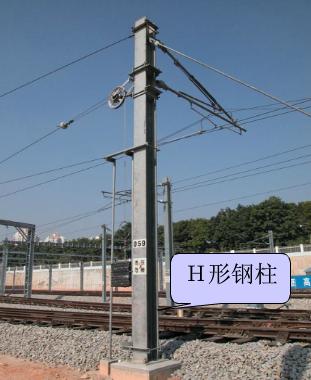

                                            H型钢柱

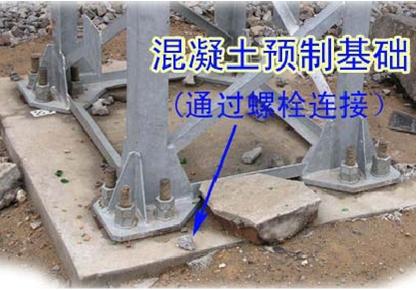

    钢柱是立在以钢筋混凝土浇成的基础之上，基础用以稳定钢柱不倾斜及下沉。配合不同支柱类型及土壤性质，有不同基础类型以适应不同悬挂受力要求。钢柱通过埋入在基础当中的螺栓与基础连接，然后再用混凝土封住支柱与基础连接部分（称为基础帽），可以保证地脚螺栓不受锈蚀或受碰撞弯曲。

                                               钢柱基础

        钢柱立杆过程视频

钢柱的类型见表6-3-1。

表6-3-1 常用钢柱型号规格表

尺寸   型号	a   (mm)	b   (mm)	c   (mm)	d   (mm)	L   (m)	支柱重量   （kg）	使用范围
	270	600	210	400	9.5	257	桥支柱
	270	600	210	400	9.5	303
	270	600	210	400	9.5	341
	250	600	200	400	10	267
	250	600	200	400	10	315
	250	600	200	400	10	355
	500	1000	400	600	13	525	软横跨及双线路腕臂支柱
	500	1000	400	600	13	597
	500	1000	400	600	13	675
	400	1200	400	800	15	650	软横跨支柱
	400	1200	400	800	15	698
	400	1200	400	800	15	816
	400	1200	500	1000	13	1135
	400	1200	400	1200	15	1022	软横跨锚柱
	400	1200	400	1200	15	1140

钢柱符号的意义：

如：

G——普通钢柱；

15——支柱高度(m)；

200——支柱容量(kN·m)。

    分子第二个数字为钢柱顺线路方向的支柱容量，单位kN·m。

二、登杆作业

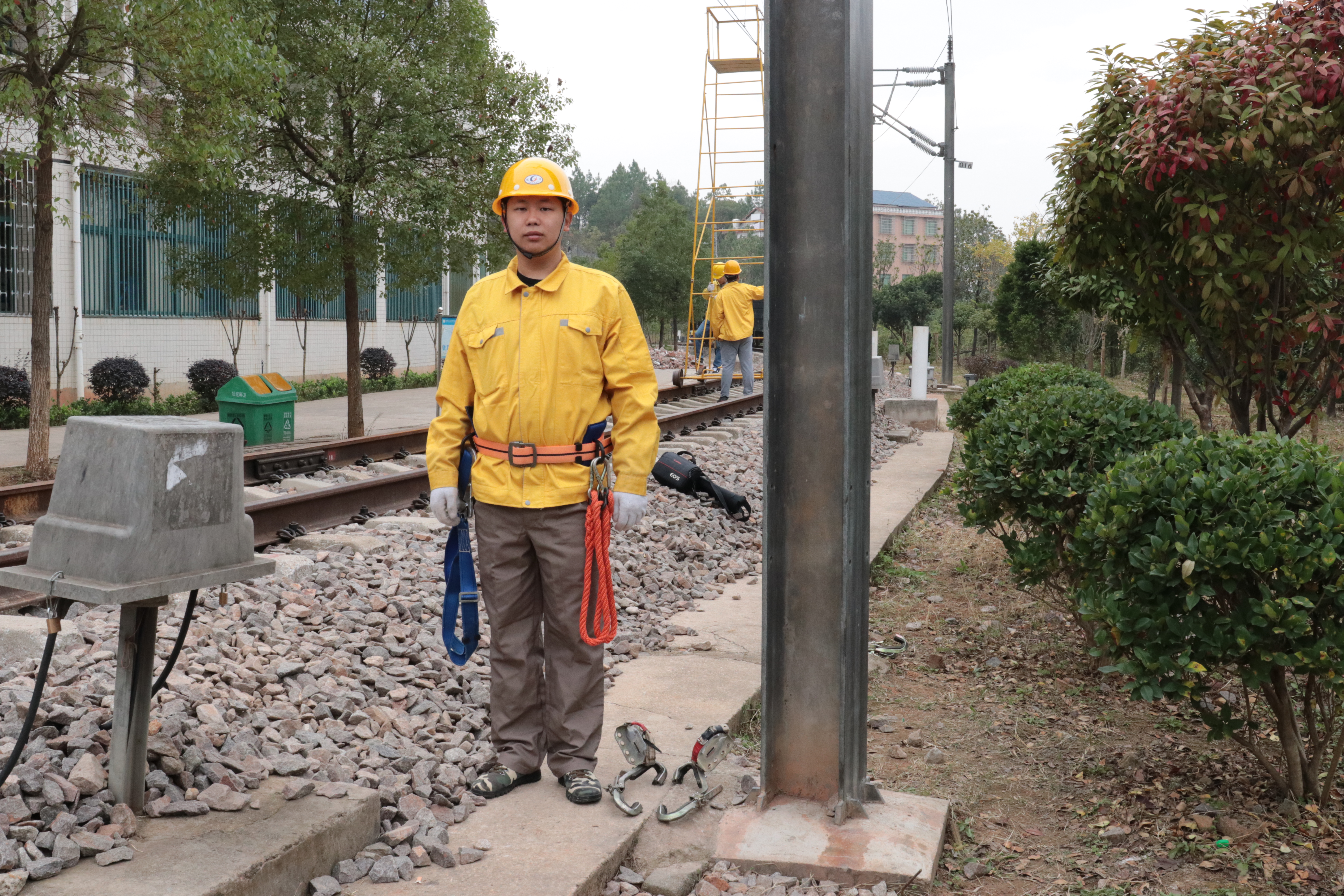

    工具准备：安全带、安全帽、手套、H型脚扣

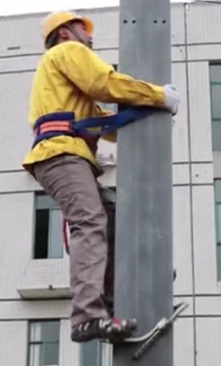

      右脚向上跨扣，右手同时向上扶杆，然后左脚向上跨扣，左手同时向上扶杆，左右交替，直到所需高度，如图所示。

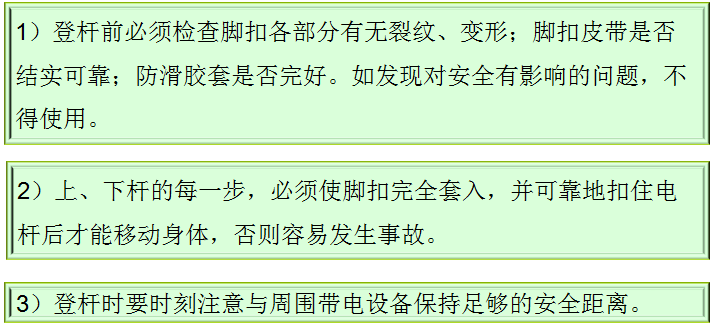

注意事项
