接触网全参数激光测量仪进行接触网基础数据测量作业（二）



一、激光测量仪的外观检查、放置标准、开机和瞄准方法。



    1、仪器外观检查

    ①主机与测量架编号一致（主机、测量架及包装箱上均有编号）；

②主机箱内主机、电池齐全，外观良好；电池电量充足（将电池安装在主机上，试开机，确认电池有电，关闭电源开关）；



                                    激光测量仪主机

    ③测量架定位盘外观良好，锁紧旋钮转动灵活，状态良好；

    ④测量架底面两绝缘垫片完整无破损；

    ⑤固定测脚、活动测脚完好齐全，轨距手柄左右移动灵活。

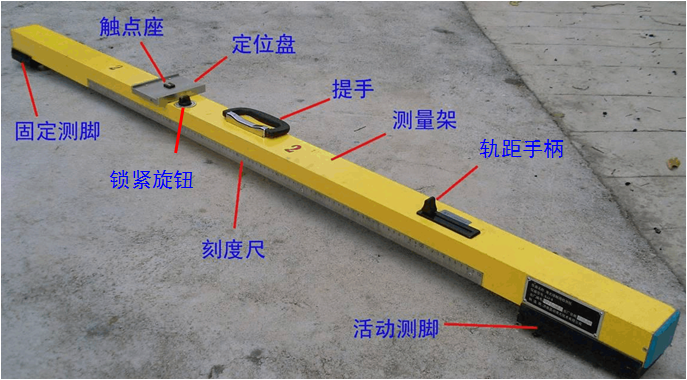

                                       激光测量仪测量架

    2、仪器放置标准

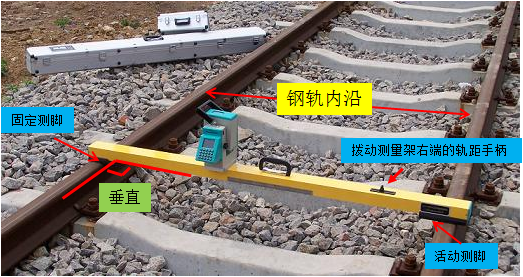

①测量架放置在待测目标下方的轨道上，拨动轨距手柄，使测量架两端测脚紧靠钢轨内沿，并与轨道基本垂直；

②主机放在定位盘上，旋紧旋钮；（检查主机与测量架锁定情况，可轻轻提拉主机，应与测量架可靠锁紧）。

    3、开机

    ①打开电源开关；

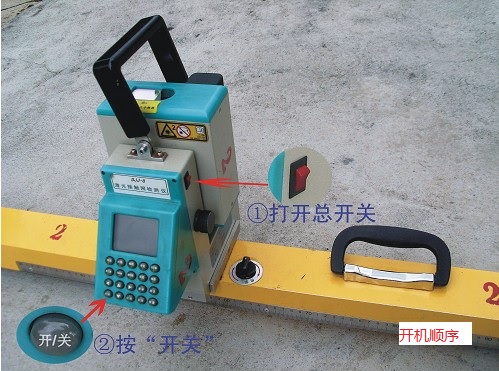

    ②按下键盘上“启动”按钮；

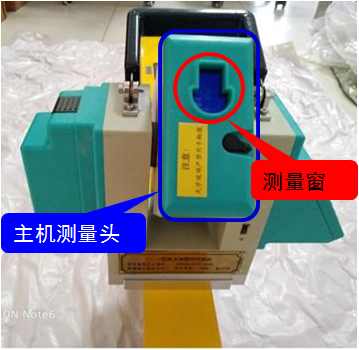

    ③根据显示屏提示，轻轻向右旋转主机头(禁止快速旋转)，出现视频图像，可以开始测量。

    4、瞄准

    ①转动主机头及移动测量架进行粗调，找到目标大概位置；

    ②旋转微调旋钮进行微调，使十字丝中心与待测目标完全重合；

    ③在光线较弱时可按“长光”键打开长光，用红色激光点辅助瞄准。

二、激光测量仪的使用

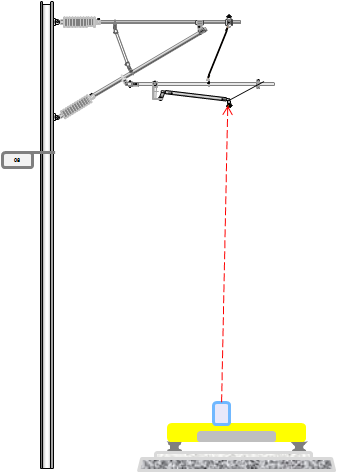

    1、操作人员将测量架放置于测量点下方的钢轨面上，拨动测量架右端的轨距手柄，使测量架的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道垂直。将主机放置于测量架的定位盘上，锁闭旋钮。

                                           激光测量仪的放置



    4、在正常测量状态下，瞄准测量点后即可按下对应按键进行测量。如没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。

三、具体测量

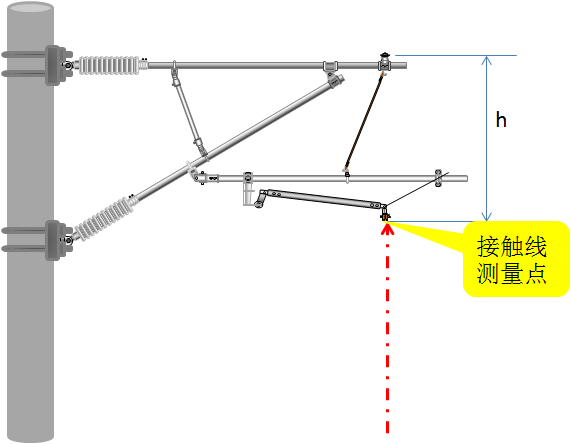

    1、导高、拉出值、轨距、超高测量

    ①（将仪器按“仪器放置标准”放置）；

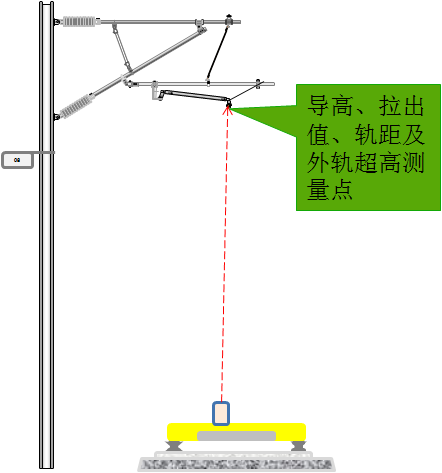

    ②（正常测量状态下）瞄准待测目标（接触线或其它需测量的目标），按“测量”键；

    ③测量数值：

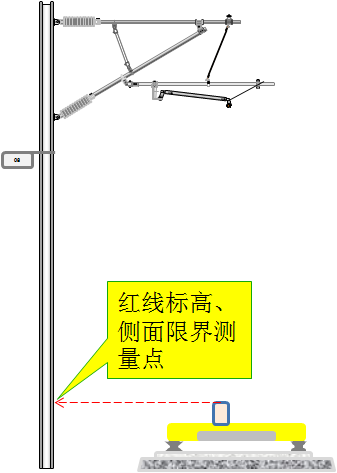

    2、红线标高、侧面限界测量

    ①（将仪器按“仪器放置标准”放置）；

    ②（正常测量状态下）瞄准支柱上的红线，按“红线”键；

    ③测量数值：

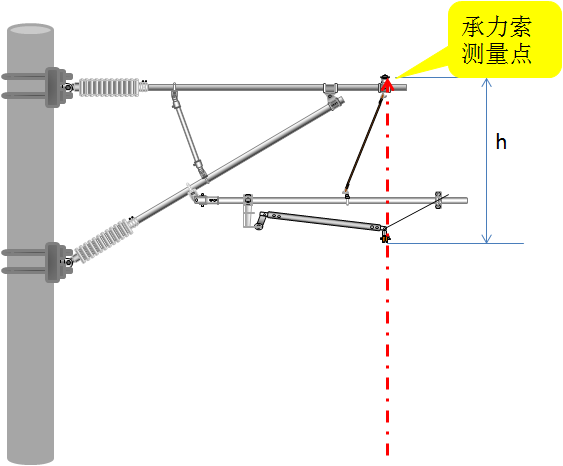

    3、承力索、接触线高差测量（结构高度测量）

    ①（将仪器按“仪器放置标准”放置）；

②（正常测量状态下）按“承力索”键

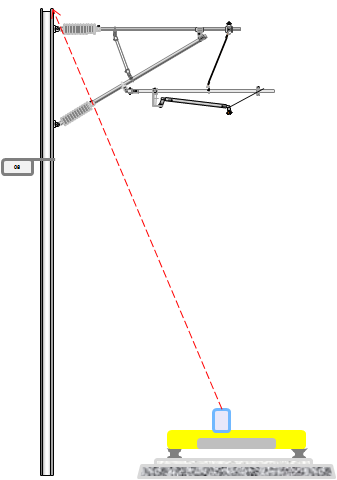

   （仪器提示“请测量第一点”）瞄准承力索后按下“测量”键。

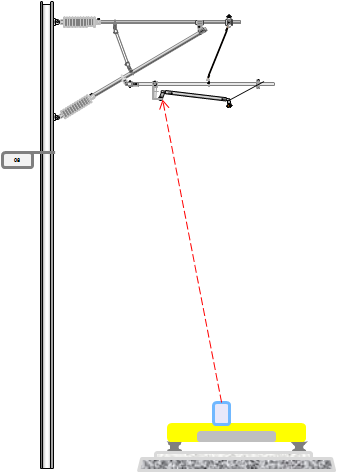

   （仪器提示“请测量第二点”）瞄准接触线，按下“测量”键。

    按 “确认”键

     ③测量数值：



    （如遇承力索与接触线图像重合，在测完第一点后可将测量架左右对调，测第二点。 按下“确认”键后，高差数据才会被刷新至当前数值。）



    4、定位器坡度测量

    ①（将仪器按“仪器放置标准”放置）；

    ②（正常测量状态下）按“定位器”键；

    （仪器提示“请测量第一点”）瞄准定位器的近端线夹点位置，按下“测量”键；

    （仪器提示“请测量第二点”）瞄准定位器的远端定位环位置；按下“测量”键；

      按“确认”键。



    ③测量数值：



5、支柱垂直度测量（支柱斜率）

    ①（将仪器按“仪器放置标准”放置）；

    ②（正常测量状态下）按下“菜单”键，再按下“岔心”键；

    （仪器提示“请测量第一点”）瞄准支柱上端，按下“测量”键；

    （仪器提示“请测量第二点”）瞄准支柱下端，按下“测量”键按“确认”。

    ③测量数值：

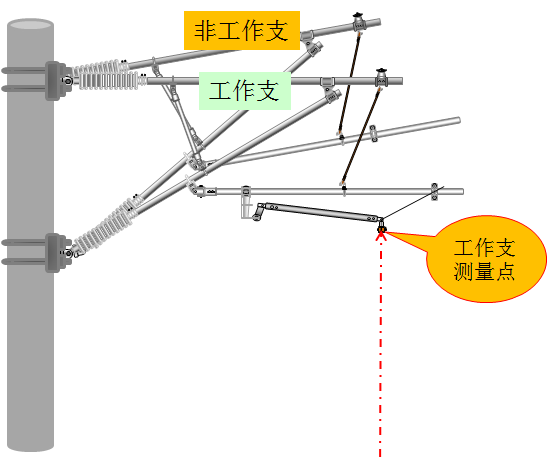

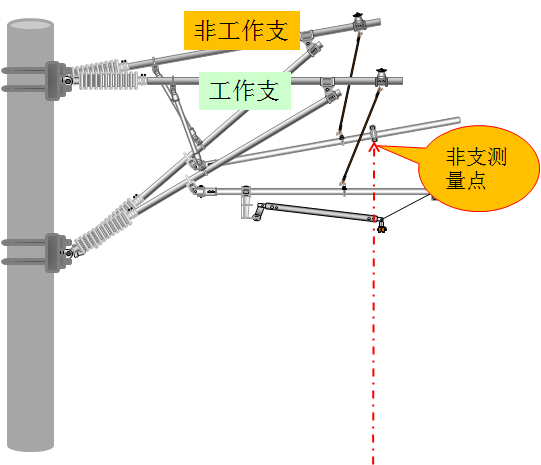

    6、非支测量

    ①（将仪器按“仪器放置标准”放置）；

    ②（正常测量状态下）按下 “非支”键；

    （仪器提示“请先测量工作支”）瞄准工作支，按下“测量”键；

    （仪器提示“请测量非支”）瞄准非支，按下“测量”键；

      按下“确认”键。



    ③测量数值：



    7、支柱跨距测量

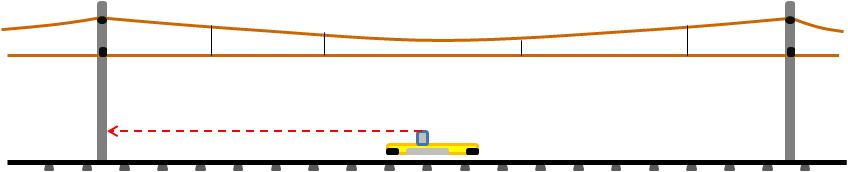

①仪器放置在两支柱的连线中间位置上（即仪器发出的激光分别向左向右都能打在支柱上，可以不用测量架）

    ②（正常测量状态下）按下“跨距”键。

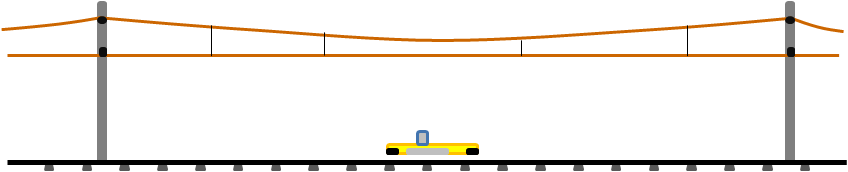

   （仪器提示“请测量第一个支柱”）瞄准第一个支柱，按“测量”键。

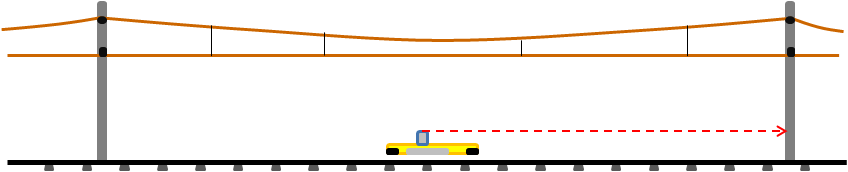

   （仪器提示“请测量第二个支柱”）旋转主机瞄准第二个支柱，按“测量”键 ；按“确认”键。

    ③测量数值：



    8、500mm线岔高差测量



    9、分段绝缘器测量



    10、500mm无交叉线岔高差的测量



    11、数据保存

    ①每个参数测量完成后都可以进行数据保存

②保存时，先按下“保存”键，（显示屏提示“请输入杆号”）输入杆号，按下“确认”键。（在开机后，第一次保存需要输入杆号，以后每次保存仪器会自动显示上次杆号，可以通过按下线路（↓）和隧道（↓）键来使杆号的自动加1和减1，也可按下清除（→）键删除上次杆号重新输入。）

③在同一个杆号下，可以逐个测量完成后按一次“保存”。

（系统允许杆号重复，允许相同杆号下保存不同数据，如不保存数据，在下次测量时将被覆盖造成原数据丢失）

    12、收工（工作结束）

    ①按“返回”键，返回原始界面，

    ②关闭电源，旋松锁紧旋钮，取下主机，

    ③取下电池，将主机和电池放在保护盒内，关好盒盖。

    ④将测量架放入保护盒内，关好盒盖；

    ⑤报告，测量作业结束。

四、注意事项

（1）作业过程中现场与驻站防护保持通讯联系畅通，联系中断时必须立即停止作业，人员机具撤至安全地带。

    （2）测量仪发出的激光应避免直射眼睛。

    （3）测量时必须佩戴安全帽，防止高空物体掉落。

    （4）测量时对工具轻拿轻放，防止损害设备。
