第十章  因果图和决策表结合设计测试用例

简介

本章将主要介绍了因果图法和决策表相关基础知识，并且通过多个案例详述了因果图和决策表测试方法的使用。

10.1  因果图法的介绍

10.1.1  什么是因果图法

等价类划分法和边界值分析法，主要是针对单个输入数据来设计测试用例的，没有考虑多种输入数据的组合情况。组合情况是造成软件缺陷的主要方面之一，也是重要的测试点。检验各种输入条件的组合并非一件很容易的事情，即使能将所有数据输入的边界值确定下来并划分成等价类，数据输入的条件组合情况还是相当多。

因果图法就是利用图解法分析软件输入（原因）和输出条件（结果）之间的关系，以设计测试用例的方法。因果图法适合于检查程序输入条件的多种情况的组合，并最终生成决策表，来获得对应的测试用例。

10.1.2  因果图的基本符号

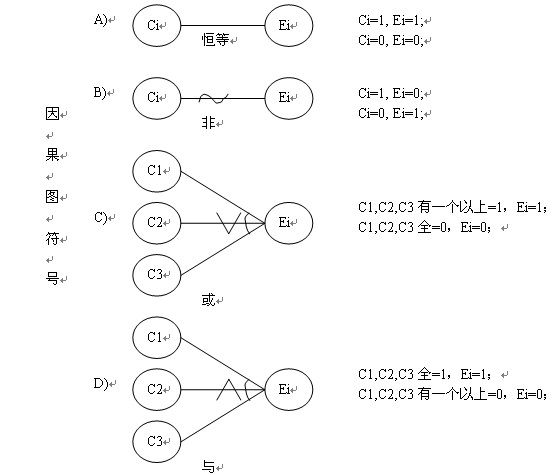

图10-1 因果图的基本符号

10.1.3  利用因果图法设计测试用例的步骤

（1）分析所有可能的输入和可能的输出。

（2）找出输入与输出之间的对应关系。

（3）画出因果图。

（4）把因果图转换成判定表。

（5）把判定表对应到每一个测试用例。
