符号的运用

空间对象以其位置和属性为特征。当用图形图像表达空间对象时，一般用符号位置来表示该要素的空间位置，用该符号与视觉变量组合来显示该要素的属性数据。地图符号系统中的视觉变量包括形状、大小、纹理、图案、色相、色值和彩度。形状表征了图上要素类别。大小和纹理(符号斑纹的间距)表征了图上数据之间的数量差别。

运用符号表达空间对象时，要注意以下几点：

（1）符号的定位：地图上常常以符号的位置表达其实际空间位置，这就是常说的符号定位问题。

（2）易读性：空间对象属性通过符号的视觉变量来进行区分，视觉变量包括形状、大小、方位、色调、亮度和色度等六类。

（3）视觉差异性：图形元素和背景、相邻元素的对比是符号运用中最为重要的一点。视觉上的差异性可以提高符号的分辨能力和识别能力。

（4）绝对数据与派生数据制图中的符号配置：属性数据根据加工与否可分为两类，即原始数据和派生数据。

视觉变量：地图上能引起视觉变化的基本图形、色彩因素称为视觉变量，也叫图形变量。视觉变量是构成地图符号的基本元素。在其最简单的表示级别中，空间数据以点、线、面或栅格的形式存在。视觉变量主要通过符号的大小、方向和颜色等进行定义。视觉变量分为定量视觉变量和定性视觉变量。常见的定量视觉变量有大小、方向、透视高度、属性值、亮度和饱和度等；定性视觉变量则主要有形状和色调等。

视觉变量的类型：

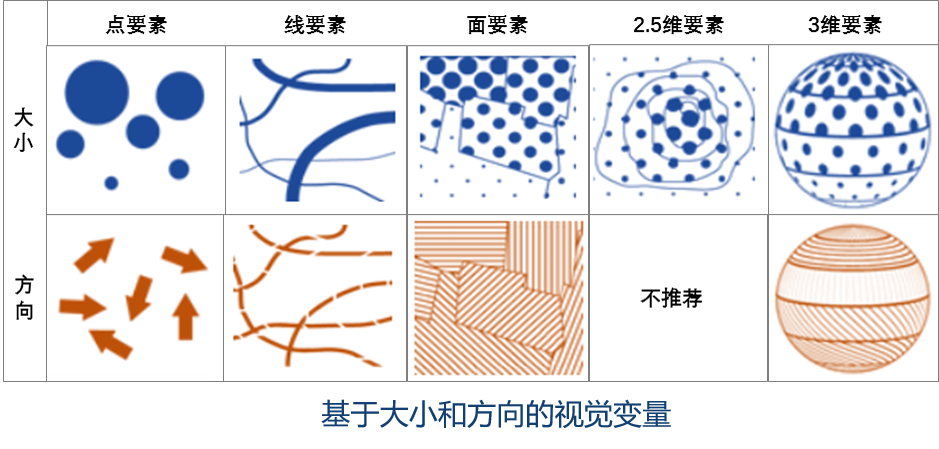

（1）大小与方向：基于大小和方向对地图要素进行符号化属于定量型视觉变量。如图所示为不同类型的要素分别使用大小和方向视觉变量进行符号化的效果。对于2.5维的要素，不推荐使用方向变量进行表达。

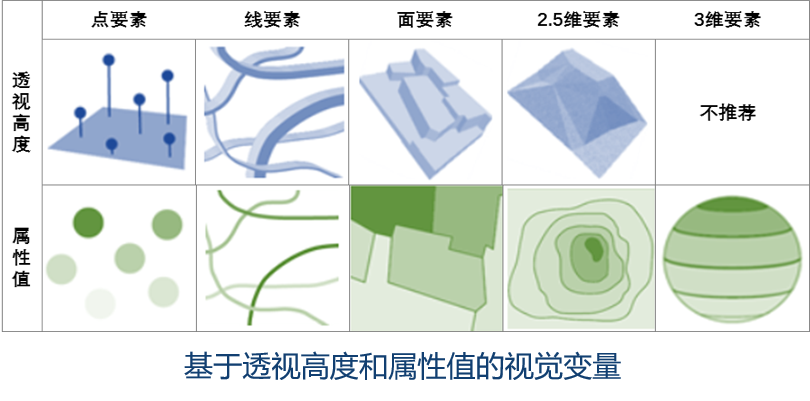

（2）透视高度与属性值：均属于定量型视觉变量。透视高度通过各种透视高度设计使二维符号表现出一定的三维效果，需要指出的是，对于3维要素，并不推荐使用透视高度对其进行符号化渲染。如图所示为使用透视高度和属性值视觉变量渲染各种类型要素的效果。

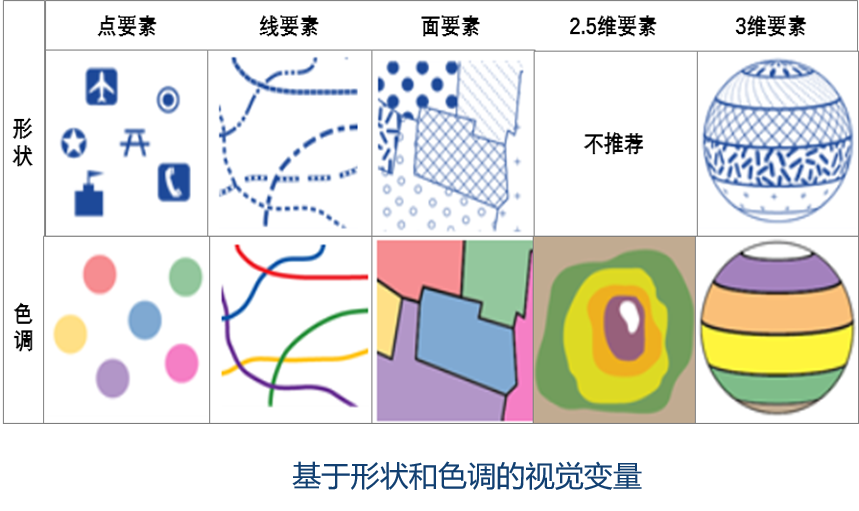

（3）形状与色调：形状和色调视觉变量是最为常用的地图符号化渲染方式，它们均属于定性型视觉变量。形状视觉变量在地图符号化过程中能够起到明显的可视化隐喻效果。

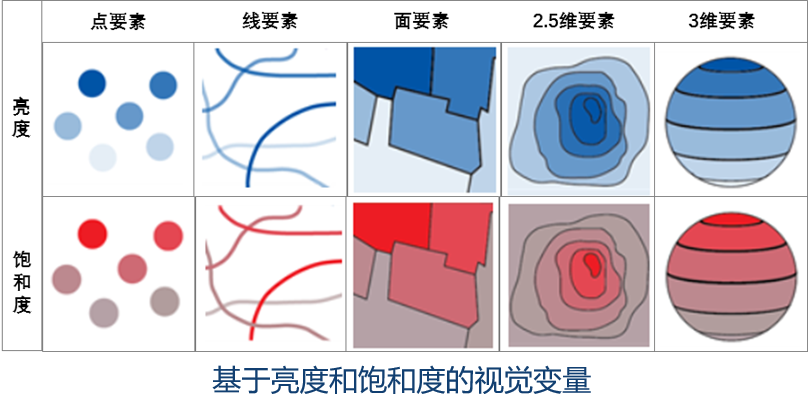

（4）亮度与饱和度：亮度和饱和度均属于定量型视觉变量。亮度指色彩中深浅程度，明暗程度。饱和度是指色彩的鲜艳程度，也称色彩的纯度。前者用加白加黑来调节，后者则通过灰度成份调节。

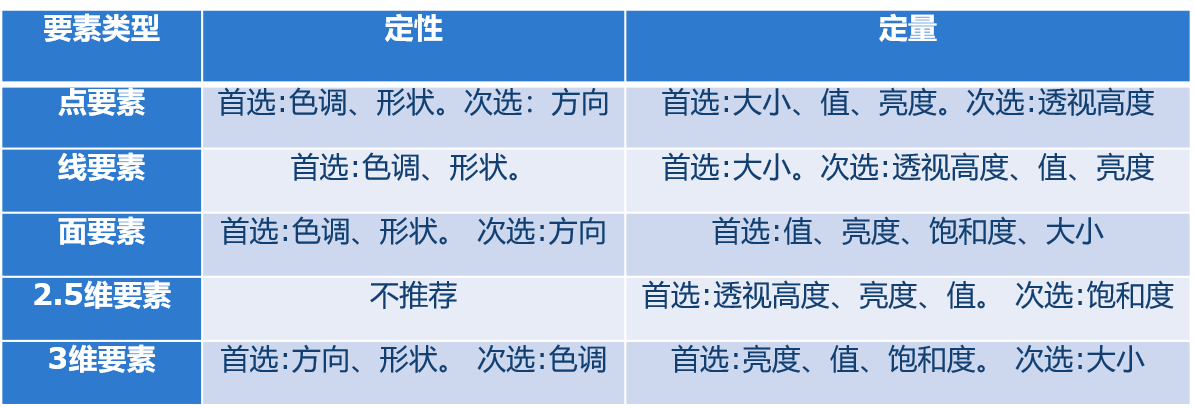

符号的选取原则：选择正确的方法表示要素以准确传递正确的消息，这是使地图有效传达信息的关键。通常情况下，为符号赋予含义将确定要显示的是定量差异还是定性差异，即，是大小差异还是类型差异。下表给出了一些建议方法，可以使用这些方法来修改要素。

注记运用

每幅地图都需要用一定的文字或者注记来标记制图要素，制图者把字体当作一种地图符号，因为与点状、线状、面状符号一样，字体也有多种类型。运用不同的字体类型表征出悦目、和谐的地图是制图者所面临的一项主要任务。

字体在字样、字形、大小和颜色方面变化多样。字样指的是字体的设计特征，而字形指的是字母形状方面的不同。字形包括了在字体重量或笔画粗细(粗体、常规或细长体)、宽度(窄体或宽体)、直体与斜体(或者罗马字体与斜体)、大写与小写等方面的不同变化。

字体变化：字体变化可以像视觉变量一样在地图符号中起作用。字样、字体颜色、罗马字体或斜体等方面的差异更适合于表现定性数据，而字体大小、字体粗细和大小写等方面的差异则更适合于表现定量数据。

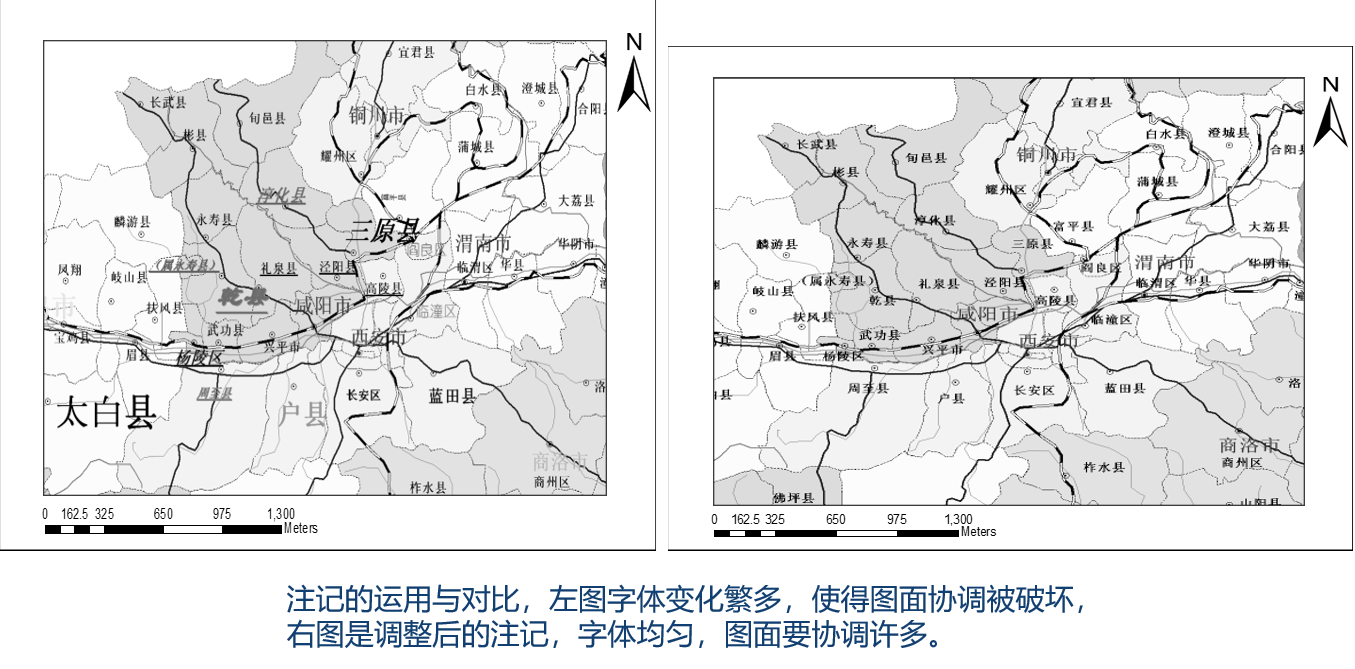

字体类型：在选择字体类型的时候要考虑可读性、协调性和传统习惯。注记的可读性必须与协调性相平衡。注记的功能就是传达地图内容。

字体摆放：地图上文字或标注的摆放与字体变化的选择同样重要。

图面配置

图面配置是指对图面内容的安排。在一幅完整的地图上，图面内容包括图廓、图名、图例、比例尺、指北针、制图时间、坐标系统、主图、副图、符号、注记、颜色、背景等内容，内容丰富而繁杂。一般情况下，图面配置应该主题突出、图面均衡、层次清晰、易于阅读，以求美观和逻辑的协调统一而又不失人性化。

图面配置的原则：

（1）主题突出：制图的目的是通过可视化手段来向人们传递空间信息，因此在整个图面上应该突出所要传递的内容，即地图主体。制图主体的放置应遵循人们的心理感受和习惯，必须有清晰的焦点。

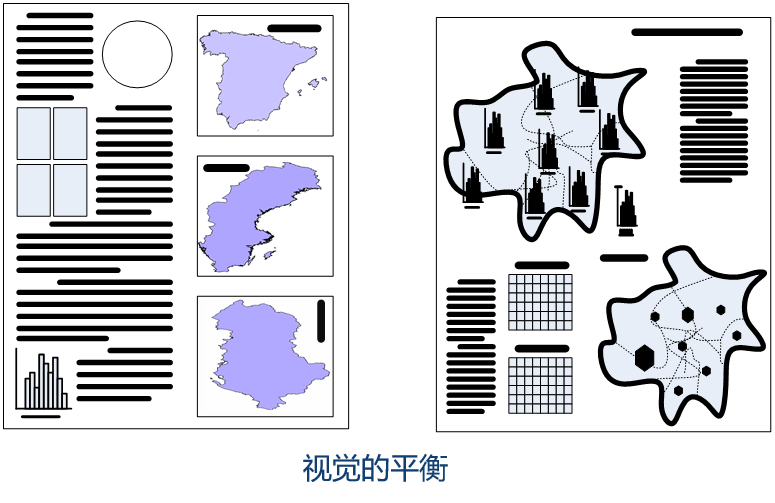

（2）图面平衡：图面是以整体形式出现的，而图面内容又是由若干要素组成的。图面设计中的平衡，就是要按照一定的方法来确定各种要素的地位，使各个要素显示的更为合理。

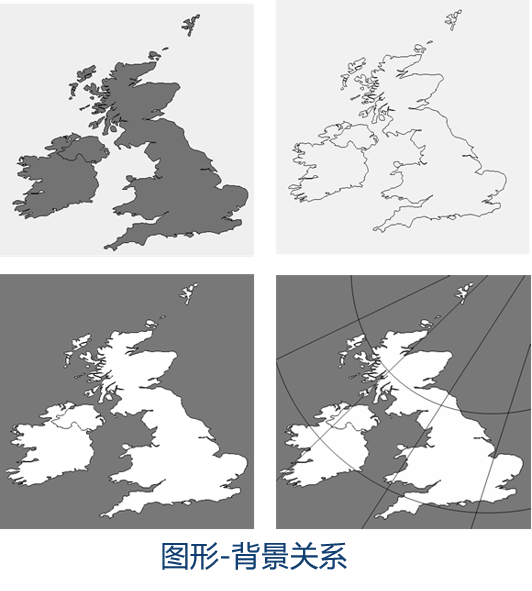

（3）图形-背景：图形在视觉上更重要一些，距读者更近一些，有形状、令人深刻的颜色和具体的含义。背景是图形背景，以衬托和突出图形。

（4）视觉层次：视觉层次是图形-背景关系的扩展。视觉层次是指将三维效果或深度引入制图的视觉设计与开发过程，它根据各个要素在制图中的作用和重要程度，将制图要素置于不同的视觉层次中。最重要的要素放在最顶层并且离读者最近，而较为次要的要素放在底层且距读者比较远，从而突出了制图的主体，增加了层次性、易读性和立体感，使图面更符合人们的视觉生理感受。

制图内容的一般安排

主图是地图图幅的主体， 应占有突出位置及较大的图面空间。同时， 在主图的图面配置中，还应注意以下的问题：

（1）在区域空间上， 要突出主区与邻区是图形与背景的关系，增强主图区域的视觉对比度。

（2）主图的方向一般按惯例定为上北下南。

（3）移图。制图区域的形状、地图比例尺与制图区域的大小难以协调时，可将主图的一部分移到图廓内较为适宜的区域，这就成为移图。

（4）重要地区扩大图。对于主图中专题要素密度过高， 难以正常显示专题信息的重要区域，可适当采取扩大图的形式处理。

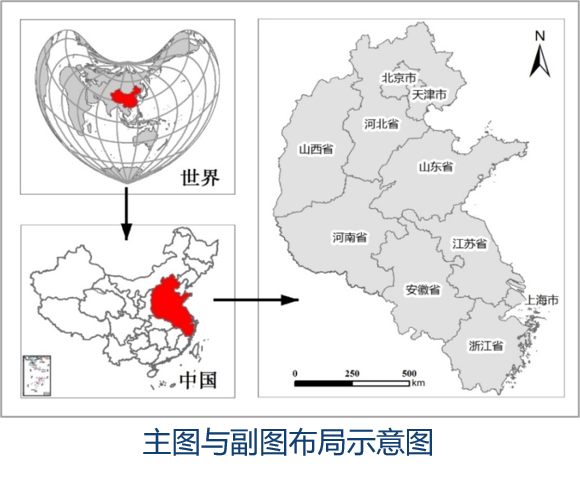

副图是补充说明主图内容不足的地图，如主图位置示意图、内容补充图等。一些区域范围较小的单幅地图，用图者难以明白该区域所处的地理位置，需要在主图的适当位置配上主图位置示意图，它所占幅面不大，但却能简明、突出地表现主图在更大区域范围内的区位状况。

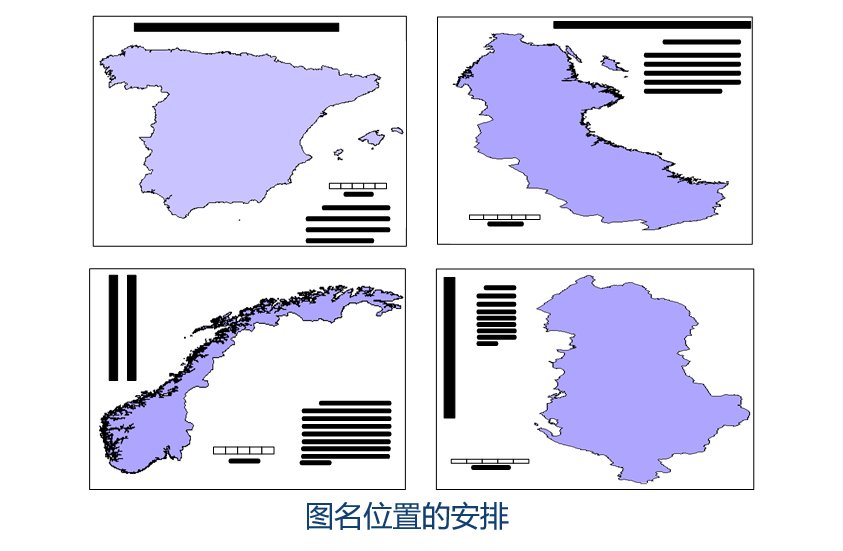

图名的主要功能是为读图者提供地图的区域和主题的信息。表示统计内容的地图，还必须提供清晰的时间概念。图名要尽可能简练、确切。组成图名的三个要素（区域、主题、时间）。

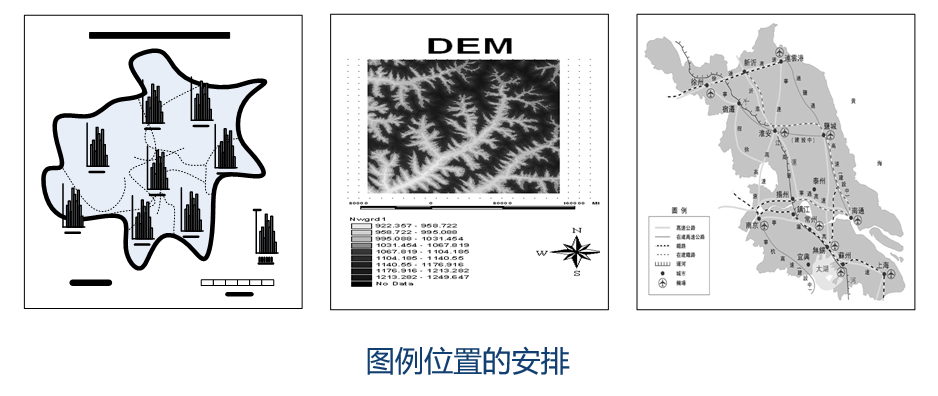

图例应尽可能集中在一起。虽然经常都被置于图面中不显著的某一角，但这并不降低图例的重要性。为避免图例内容与图面内容的混淆，被图例压盖的主图应当缕空。

地图的比例尺一般被安置在图名或图例的下方。地图上的比例尺，以直线比例尺的形式最为有效、实用。

地图的指北针用于标识地图的方位。一般情况下，地图按照“上北下南”的方向布局，推荐的做法是在最终的地图中放置指北针元素。

统计图表与文字说明是对主题的概括与补充比较有效的形式。由于其形式（包括外形、大小、色彩）多样，能充实地图主题、活跃版面，因此有利于增强视觉平衡效果。

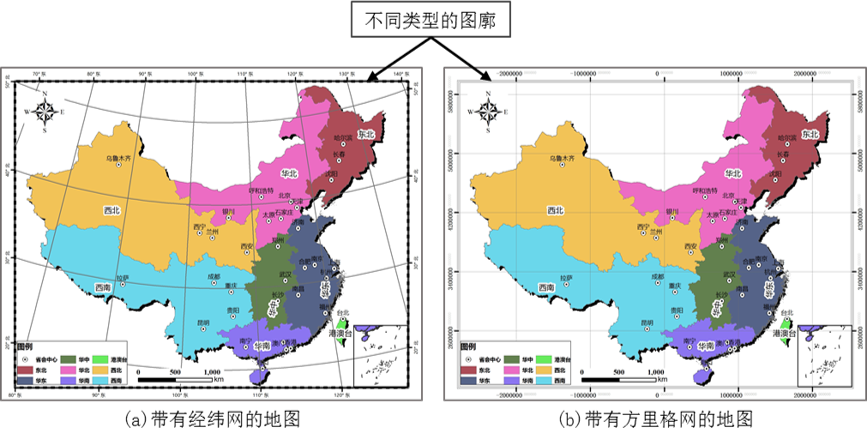

单幅地图一般都以图框作为制图的区域范围。常用的参考格网主要是方里格网和经纬网。方里格网是由水平和垂直的线构成的网格，用于定位地图上的位置和区域。经纬网则是由表示地球东西位置的经线和表示地球南北位置的子午线构成。
