项目一 新能源汽车维护与保养前期准备工作

学习情境2 维护工具的使用

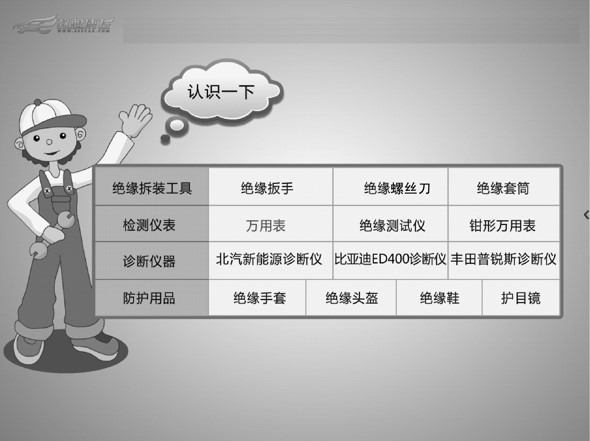

一、认识新能源汽车维修防护工具

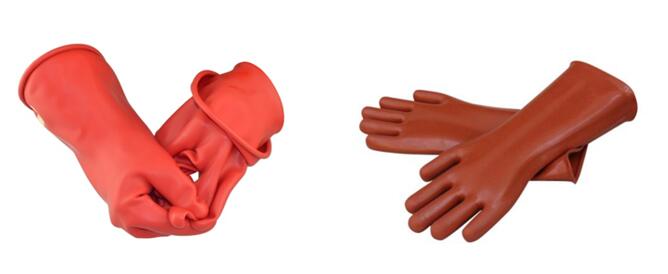

1、防高压绝缘手套

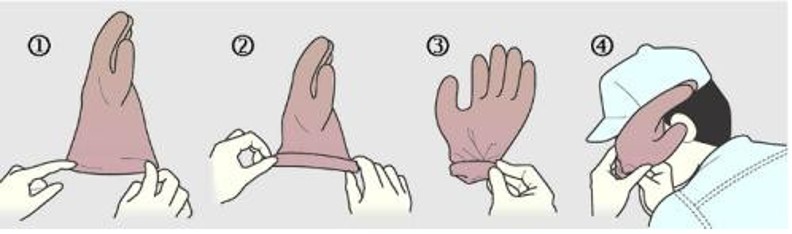

适用于电工作业的绝缘手套，能够承受1000V以上的工作电压，具备抗碱性。绝缘手套使用前使用前先检查外观完好，无破损并在使用有效期内。需要定期检查气密性，如漏气则不能使用，而且在每次使用前必须自行进行是否泄漏检查。检查的方法是向手套内吹入一定的空气，观察手套是否有漏气的风险，如图下图所示。

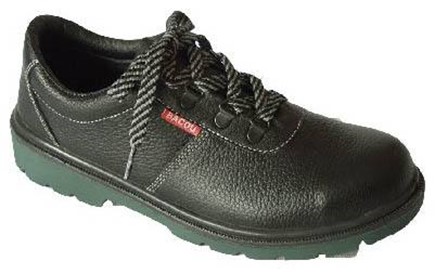

2、高压绝缘靴

主要适用于高压电力设备方面电工作业时作为辅助安全用具。绝缘安全鞋（靴）的作用是使人体与地面绝缘，防止电流通过人体与大地之间构成通路，对人体造成电击伤害，把触电时的危险降低到最小程度，因为触电时电流是经接触点通过人体流入地面的，所以电气作业时不仅要戴绝缘手套，还要穿绝缘鞋。

3、高压绝缘服

维修高电压系统时，必须穿非化纤类的工作服。化纤类的工作服会产生静电，并且当发生火灾事故时，化纤会在高温环境下粘连人体皮肤，导致维护人员产生严重的二次伤害。绝缘防护服可防10000V以下电压，阻燃、耐热、耐压、耐老化，以保护操作人员工作安全。

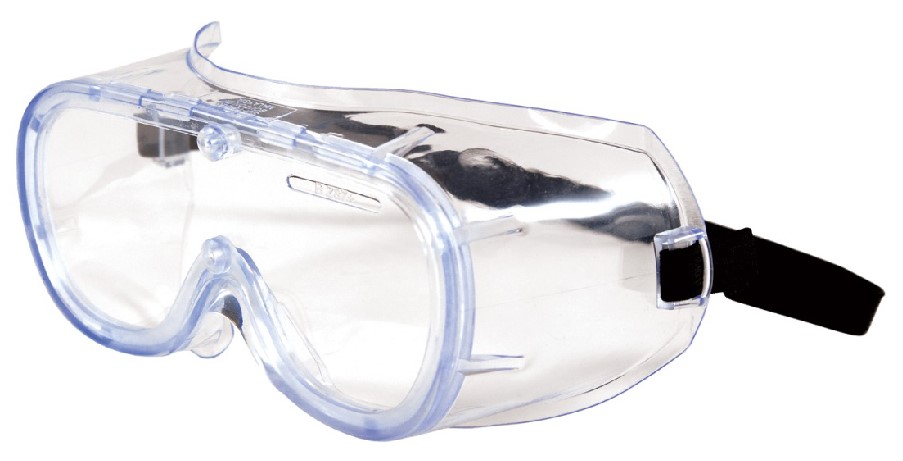

4、安全防护镜

戴上合适的眼部和足部的防护，以防止电池液的飞溅。高压电车辆维修用的护目镜应该具有侧面防护功能，防止维修过程中产生的电火花及电池电解液飞溅对眼睛的伤害。

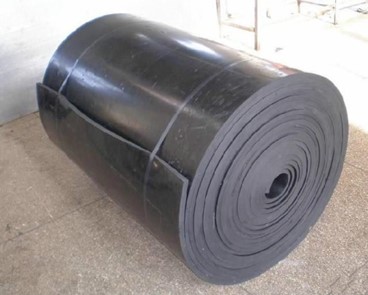

5、绝缘胶垫

绝缘地垫（比亚迪电动或者混合动力汽车维修时均需要求铺设绝缘地垫！），绝缘地垫广泛应用于变电站、发电厂、配电房、试验室以及野外带电作业等使用，主要采用采用胶类或泡沫绝缘材料制作，具有较大体积电阻率和耐电击穿的性能。

6、吸水毛巾

在溢出电解液被中和后，使用吸水毛巾布吸收多余的电解液。

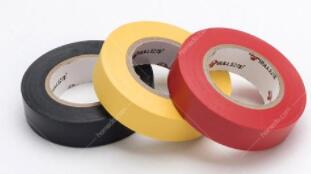

7、绝缘胶布

在维修塞被拔出后，使用绝缘胶布包住维修塞槽。使用绝缘胶布覆盖所有的高压电线或端子。

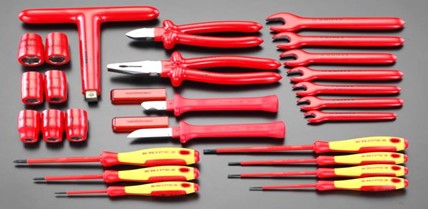

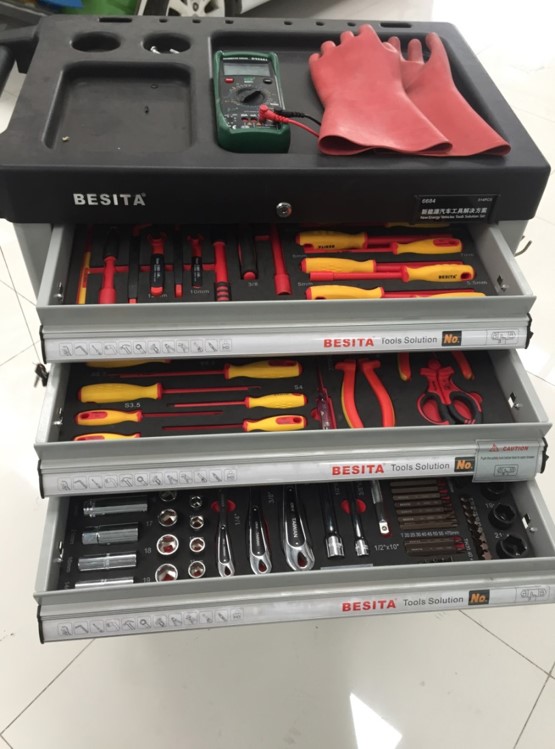

8、绝缘工具

绝缘维修工具是使用绝缘材料进行加工并适用于电气管理中的工具，包括常用的维修套筒、开口扳手、螺丝刀、钳子、电工刀等。新能源汽车涉及高压的部分零部件拆装必须使用绝缘拆装工具。绝缘拆装工具必须装有耐压1000V以上的绝缘柄。绝缘拆装工具如下图所示。

二、了解数字绝缘表

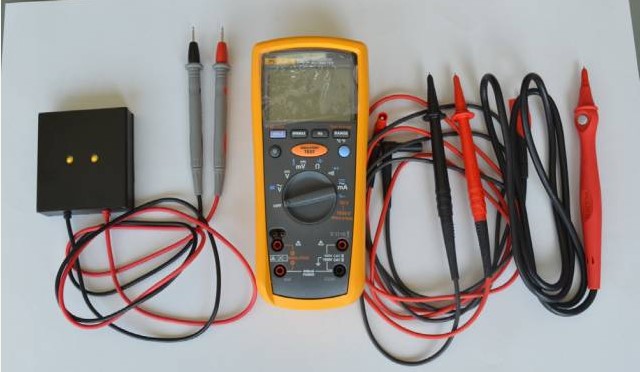

1、数字绝缘表

绝缘电阻是用于衡量电气设备绝缘程度大小的重要技术指标，在电力系统中，不管是高电压电气设备还是低电压二次设备，绝缘电阻的检测是必不可少。数字测试绝缘表是一种由电池供电的绝缘测试仪。它可以测量交/直流电压、接地耦合电阻和绝缘电阻。数字绝缘表上有三个插线孔对应三根表笔（两红一黑），根据测量数据的不同选用不同的插线端子。测量步骤如下：

①根据测试车辆的电压范围值选择量程。 如一般EV200除PTC控制器选500V档位， 其他绝缘电阻检测选用1000V档位；

②将绝缘测试表笔与部件高压端子接触， 负极表笔与部件壳体或车体接触；

③按住绝缘测试表笔测试键或表体的测试键，待数值稳定后，读取屏幕上数据，即为绝缘电阻值。

2、绝缘电阻检测

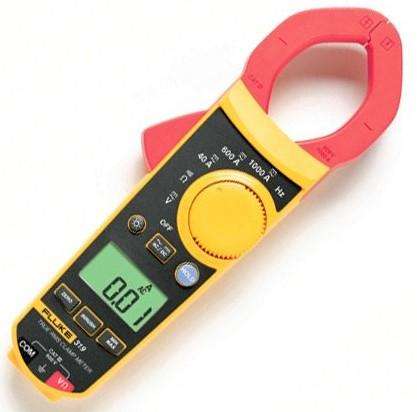

三、熟悉数字电流钳

数字钳形表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。是专门测量交流大电流的电工仪器。使用步骤如下：

（1）估算电流大小，选择正确挡位与电流类型。例如，如果需要测量三相电动机的一相电流，如图1-12所示，选择交流电流挡。

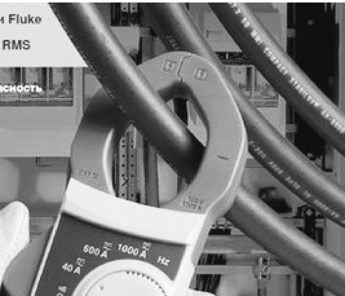

（2）打开电流钳，将被测量线路放入电流钳口之中。

（3）起动被测量装置，读取电流值。

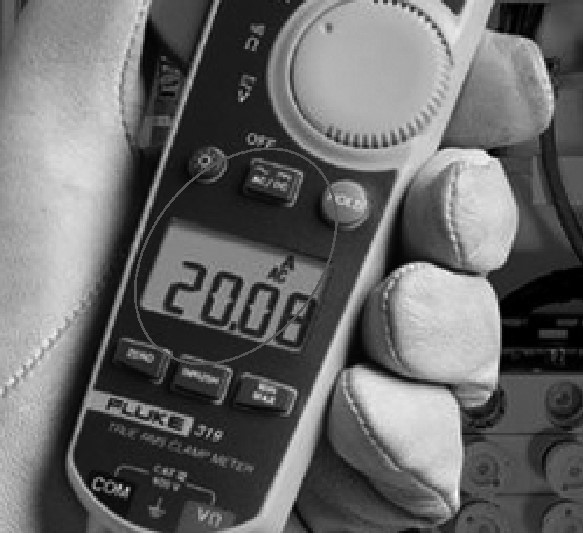

（4）如需测量一个变化的电流，应在上步的基础上按下“MAX”键后再起动电流钳，如图1-13所示。

注意：测量时电流钳应该保持钳口闭合，否则将测量出不正确的电流，如图下图所示。

四、高压断电步骤及注意事项

1.在新能源汽车全部停电或部分停电的电气设备上工作，必须完成下列措施：

（1）停电；（2）挂锁；（3）验电；（4）放电；（5）悬挂标示牌；（6）装设遮栏；（7）有监护人。（七步法）

2.在高压设备上的检修工作需要停电时、将检修设备停电，必须把各方面的电源完全断开，禁止在只给开关断开电源的设备上工作，工作地点各方必须有明显断开点

3.对电气设备验电前，应先在有电设备上进行试验，确证验电器良好；验电器必须用电压等级合适而且合格的验电器在检修设备进出线两侧各相分别，放电后用测量用具确认放电完成，无电压。

4.对于大事故车辆或异常车辆（如有焦糊味，冒烟、侵水等）要有专用的场地（或工位）进行观测48小时，并有防爆防火设施。

5.维修动力电池组或更换电芯时，施工人员应做好相应的屏护和警示工作并出示施工的内容及工作进程，离开施工现场时应用绝缘隔板或绝缘罩设置在动力电池组的外露部分并写明离开原因公示。（维修或更换其他高压部件时，安全工作按照动力电池的安全措施）

2、高压安全操作规范
