2.2  列车运行图的分类与表示方法

列车运行图是运用坐标原理对列车运行时间、空间关系的图解表示，因而实际上它是对列车运行时空过程的图解。在列车运行图上，对列车运行时空过程的图解可以有两种不同的形式。其一为以横坐标表示时间，纵坐标表示距离。这时，列车运行图上的水平线表示分界点的中心线，水平线间的间距表示分界点间的距离；垂直线表示时间。其二为以横坐标表示距离，纵坐标表示时间。这时，列车运行图上的水平线表示时间；垂直线表示分界点中心线，垂直线间的间距表示分界点间的距离。目前我国铁路列车运行图采用第一种图形表示形式。

为了适应使用上的不同需要，列车运行图按时间划分方法的不同，可有如下三种格式：

（1）二分格运行图

它的横轴以2 min为单位用细竖线加以划分，10分钟格和小时格用较粗的竖线表示。二分格图主要在编制新运行图时作草图使用。

(2) 十分格运行图

    它的横轴以10 min为单位用细竖线加以划分，半小时格用虚线表示，小时格用较粗的竖线表示。十分格图主要供列车调度员在日常调度指挥工作中编制调度调整计划和绘制实绩运行图时使用。

(3) 小时格运行图

它的横轴以1h为单位用竖线加以划分。小时格图主要在编制旅客列车方案图和机车周转图时使用。

运行图上的列车运行线(斜线)与车站中心线(横线)的交点，即为列车到、发或通过车站的时刻。根据列车运行图的格式，到发时刻有不同的表示方法。在二分格图上，以规定的标记符号表示，不需填写数字；在十分格图上，填写10min以下数值；在小时格运行图上，填写60 min以下数值。所有表示时刻的数字，都填写在列车运行线与横线相交的钝角内。列车通过车站的时刻，一般填写在出站一端的钝角内。

在运行图上，铺画有许多不同种类列车的运行线。为了便于识别起见，对各种列车采用不同的表示方法，并对每一列车冠以规定的车次，标在区段的首末两端区间相应列车运行线的上方。上行列车的车次为双数，下行列车的车次为单数。我国铁路规定向首都的方向为上行方向，反之为下行方向。不同种类列车运行线的表示方法和列车车次的划分分别见表

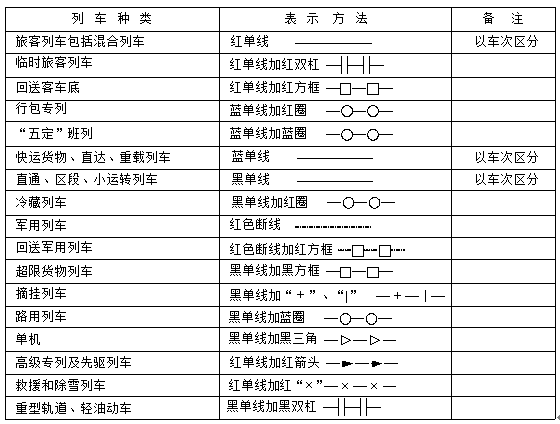

                          表3-1-1 列车运行线表示方法

（三）自我检查

1、什么是列车运行图？

2、列车运行图有哪几种格式？分别适用于哪种情况？

3、列车运行图分类有哪几种？

课后测验：

完成本节课课后作业3。
