列车运行实际图与基本图

一、基本图与实际图的区别

列车基本运行图是指按最大运量编制的运行图，列车运行实际图则是记载一个调度区段内列车运行实际情况以及列车运行有关事项的图表，二者的作用是不相同的。

二、实际图的作用

列车运行实际图的作用主要有以下几个方面：

（1）通过填记实际图，可以随时掌握调度区段内的列车运行情况、有关车站到发线占用、作业情况及机车交路等。

（2）通过实际图，可以及时发现问题，便于提早考虑采取必要的调整措施。

（3）作为统计列车正晚点、列车技术速度、旅行速度等项指标的主要依据。

（4）列车运行实际图是分析列车运行情况，不断提出改进意见的重要资料。

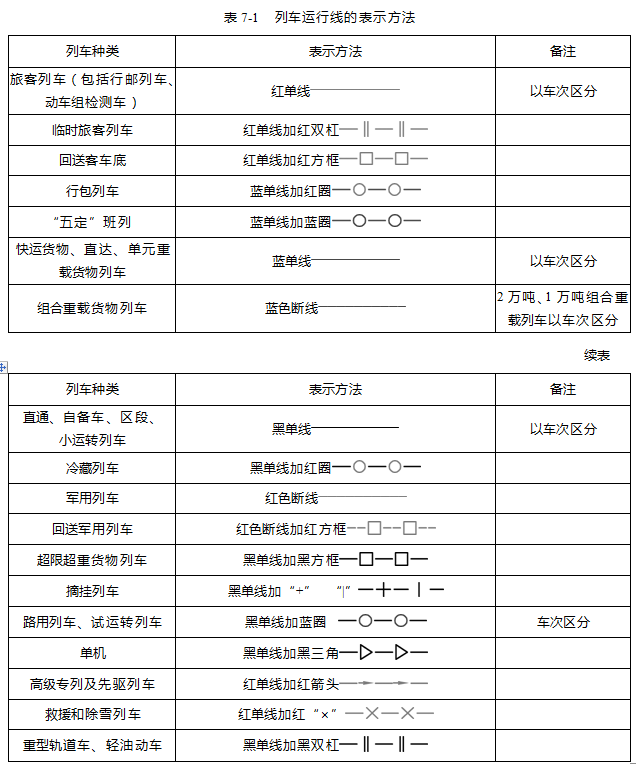

7.3.2  列车运行线的表示方法

7.3.3  列车运行及运行整理符号

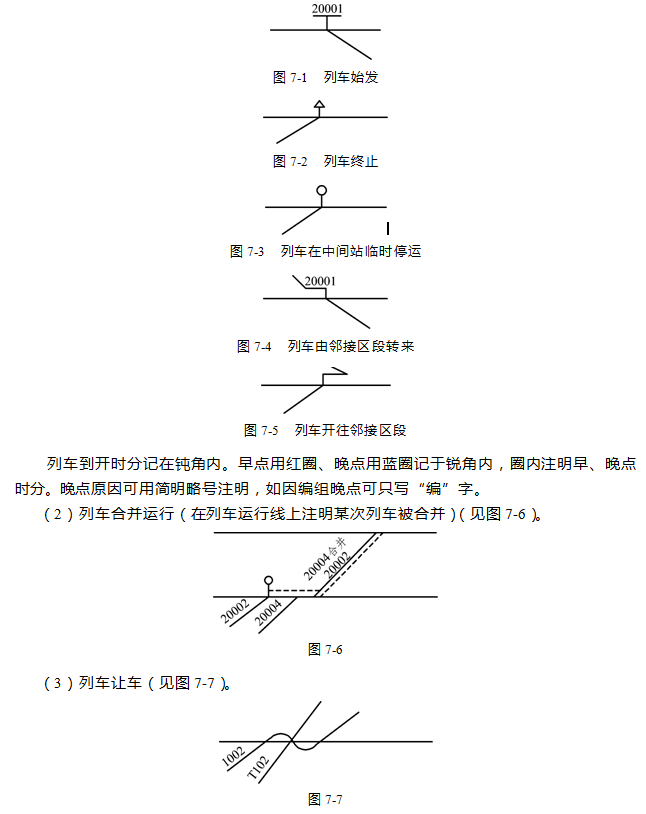

（1）列车始发、终止、在中间站临时停运、由邻接区段转来以及开往邻接区段（见图7-1～图7-5）。
