任务1.5  路基构造认知及标准图绘制

一、视频学习

二、ppt课件

三、知识点概括

一、常见的路基标准横断

    路基标准横断面是按照《规范》对路基边坡的高度与坡度、地面排水设备、路

堤基底的处理（例如基底横坡较陡的处理等）、路堤的取土坑、路堑的弃土堆位置等

内容，作了系统考虑后确定的.

仅适用于一般水文、地质条件，填挖高度不大的普通土质路基，

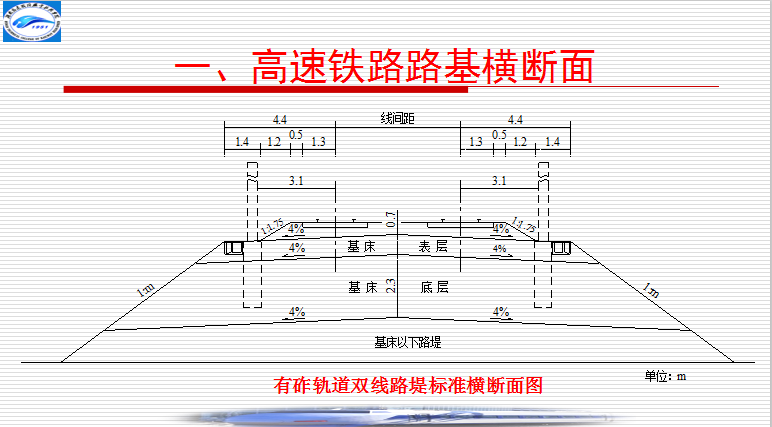

（一）路堤标准横断面

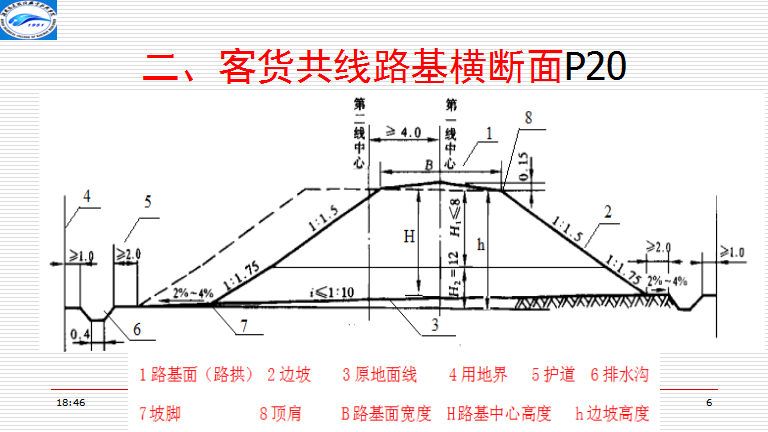

    1．路堤标准横断面图。直线地段，普通土质路堤标准横断面图如图:

（1）当边坡高度不大于8m时，采用直线形的单一坡率，如1︰1.5。

（2）当填方高度大于8m而小于20m时，采用上陡下缓的变坡坡率，如上部1︰1.5

和下部1：1.75。

（3）地面横坡大于1︰5而小于1︰2.5的斜坡，原地面应挖台阶，台阶宽度不

应小于2m。

2．护道。

路堤坡脚与排水沟或取土坑边缘之间的天然地面称为护道，其宽度不小于2.0m，

以保护路堤坡脚免受排水沟或取土坑中水流的冲刷而危及路堤边坡的稳定性。

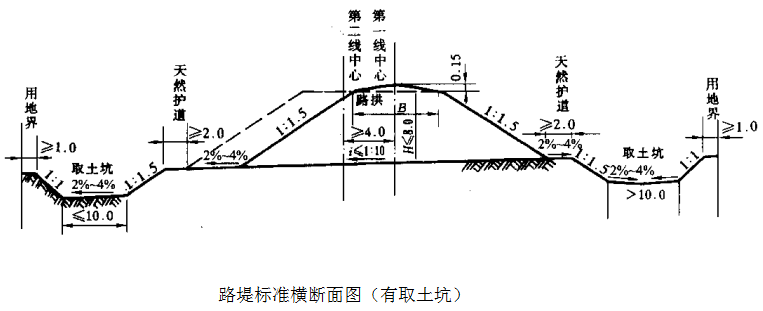

3．取土坑。

取土坑的设置应根据取土数量，结合路基排水、地形、土质、施工方法、节约

用地以及未来路基加宽要求等，统一规划，

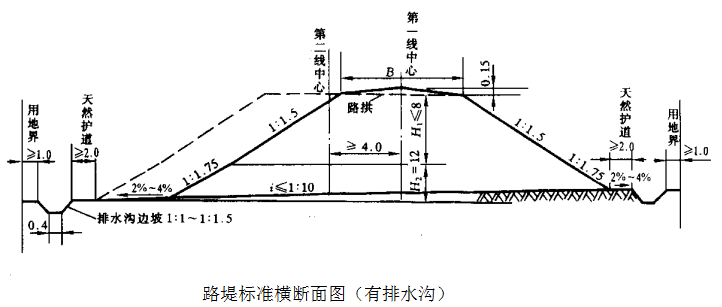

4．排水沟。

路堤填筑有弃土可利用时，路堤地表排水应在护道以外迎水一侧或两侧设排水沟。

    一般可采用底宽0.4m，深度0.6m的梯形断面。干旱少雨地区，深度可减至0.4m。

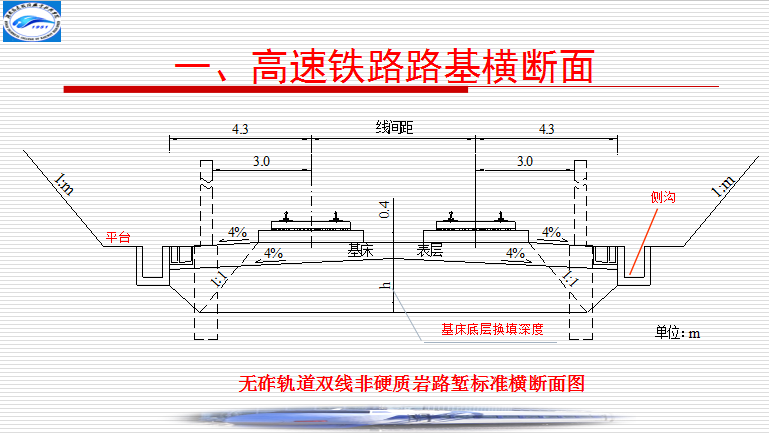

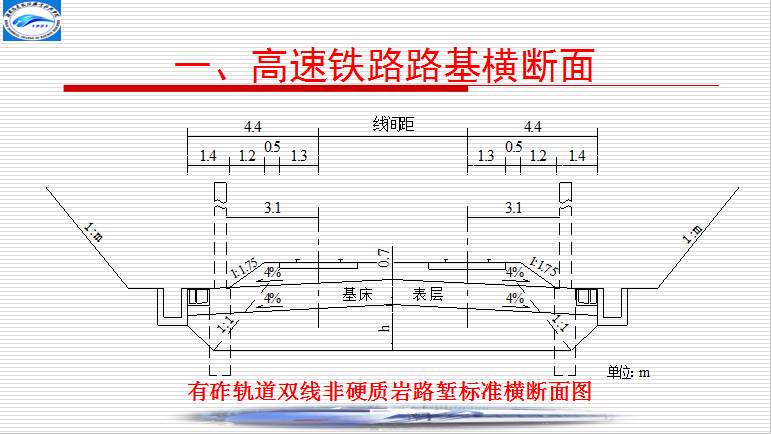

（二）路堑标准横断面

路堑平台：

当路堑边坡为碎石等类土或砂类土、易风化岩石或其他不良土质（如膨胀土）

时，为防止坍落的土和碎石堵塞侧沟，应在侧沟外侧设置平台，

平台宽度不宜小于1.0m，

二、路基个别设计条件

路基设计分为一般设计和个别设计两类。

    路基的一般设计是指地形、地质条件良好，山坡、边坡及基底稳定，其边坡高

度不超过《路基设计规范》规定的高度，无须进行检算，设计时可按《路基设计规

范》规定和《路基标准横断面图集》进行设计。路基的一般设计是常用的标准设计，

路基的个别设计是指除上述一般设计以外，在特殊条件下的路基工程设计。
